3.7 DVI/HDMI/DisplayPort

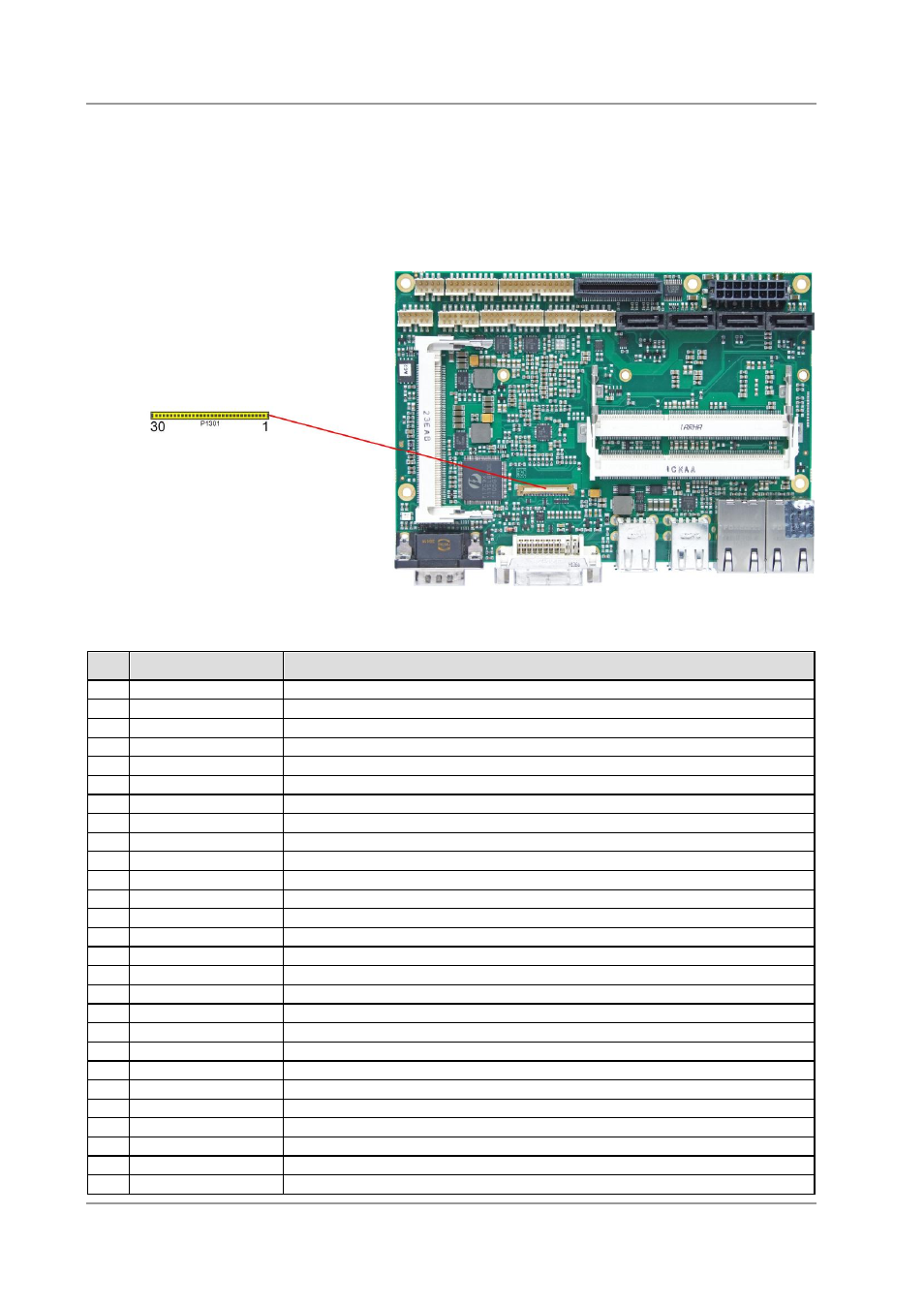

Das CB3056 verfügt noch über einen weiteren DVI-Anschluss, der als 30poliger Flachkabelstecker
realisiert ist (I-PEX Cabline-VS 20455-030E). Analoge VGA-Signale liegen an diesem Anschluss nicht an,
es kann aber ein HDMI- oder DisplayPort-Bildschirm angeschlossen werden. Außerdem wird über diesen
Stecker ein weiterer USB-Kanal herausgeführt.
Pinbelegung 30pol-Flachkabelstecker DVI/HDMI/DisplayPort:
Pin
Name
Beschreibung
1
TMDS0#/DP2#
DVI Data 0 - / DP Lane 2 -
2
TMDS0/DP2
DVI Data 0 + / DP Lane 2 +
3
TMDS1#/DP1#
DVI Data 1 - / DP Lane 1 -
4
TMDS1/DP1
DVI Data 1 + / DP Lane 1 +
5
TMDS2#/DP0#
DVI Data 2 - / DP Lane 0 -
6
TMDS2/DP0
DVI Data 2 + / DP Lane 0 +
7
TMDSCLK#/DP3#
DVI Clock - / DP Lane 3 -
8
TMDSCLK/DP3
DVI Clock + / DP Lane 3 +
9
N/C
Reserviert
10
SEL_DVI/DP#
DVI-DisplayPort Select
11
DDCK/DPAUX
EDID Clock / DP Aux +
12
DDDA/DPAUX#
EDID Data / DP Aux -
13
VCC
Versorgungsspannung 5V
14
GND
Masse
15
HPD
Hot Plug Detect
16
USBVCC
USB-Versorgung 5V
17
USBVCC
USB-Versorgung 5V
18
N/C
Reserviert
19
N/C
Reserviert
20
N/C
Reserviert
21
N/C
Reserviert
22
USB#
USB -
23
USB
USB +
24
N/C
Reserviert
25
N/C
Reserviert
26
3.3V
Versorgungsspannung 3,3V
27
3.3V
Versorgungsspannung 3,3V
