3.2 Stromversorgung
Der Anschluss für die Stromversorgung ist als 2x8-poliger Gehäusestecker (Molex PS 43045-1619,
passender Gegenstecker: Molex PS 43025-16xx) realisiert. Die 12V-Versorgung wird für den Betrieb von
PCI-Express-Karten und für die Lüfteranschlüsse benötigt. COM3 RXD und TXD können auch für ein
eigenes Netzteil z. B. für USV-Funktion genutzt werden. Als Bestückungsoption können auch
SMBus-Signale SCL/SDA statt COM3 TXD/RXD beschaltet werden.

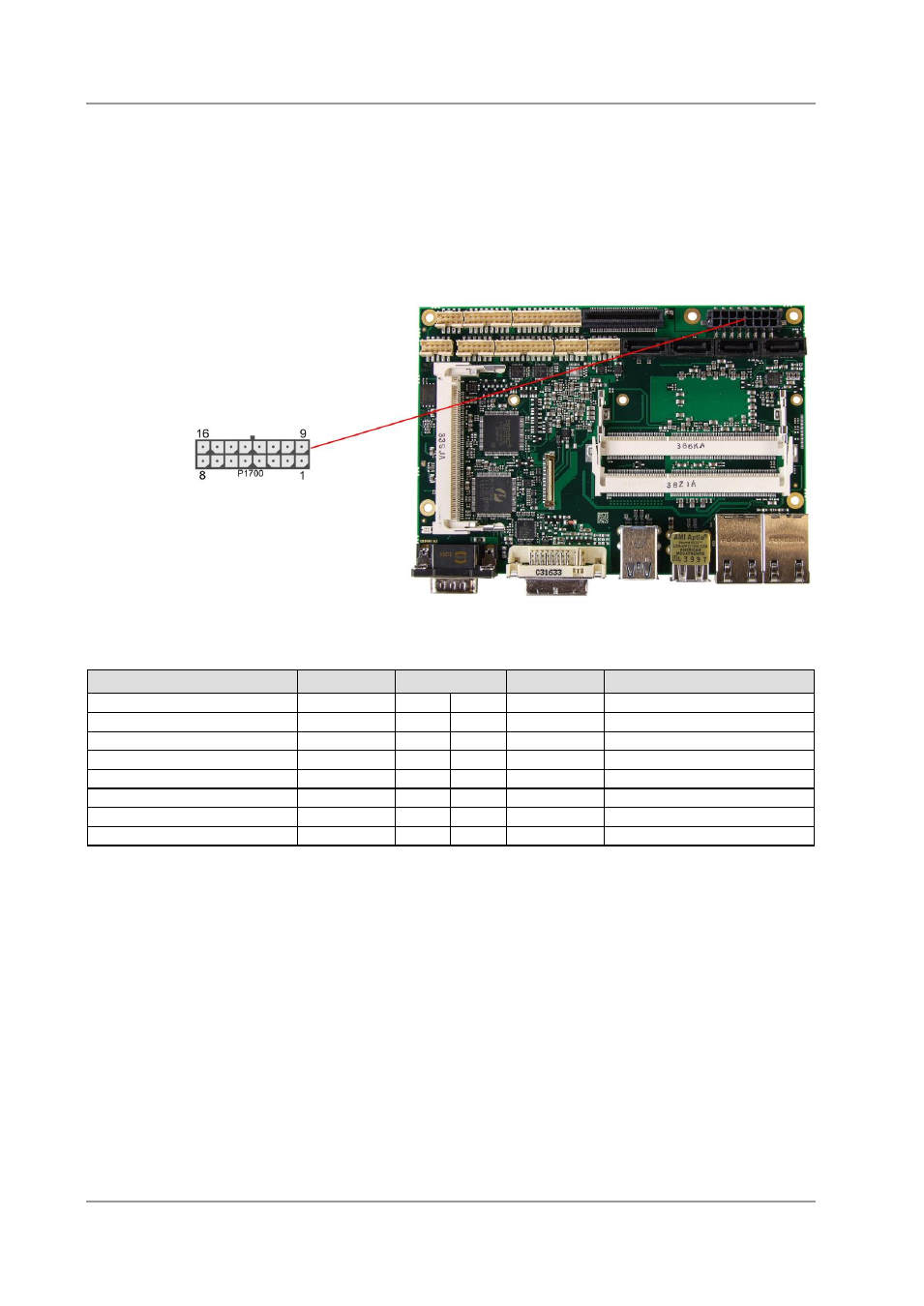

Pinbelegung Powerstecker 2x8:
Beschreibung
Name
Pin
Name
Beschreibung
COM3 Transmit Data
TXD
1
9
RXD
COM3 Receive Data
Netzteil An
PS-ON
2
10
PWRGD
Powergood
Powerbutton Netzteil
PWRBTN#
3
11
SVCC
Standby-Versorgung 5V
Versorgungsspannung 12V
12V
4
12
12V
Versorgungsspannung 12V
Masse
GND
5
13
GND
Masse
Masse
GND
6
14
GND
Masse
Versorgungsspannung 5V
VCC
7
15
VCC
Versorgungsspannung 5V
Versorgungsspannung 5V
VCC
8
16
VCC
Versorgungsspannung 5V
