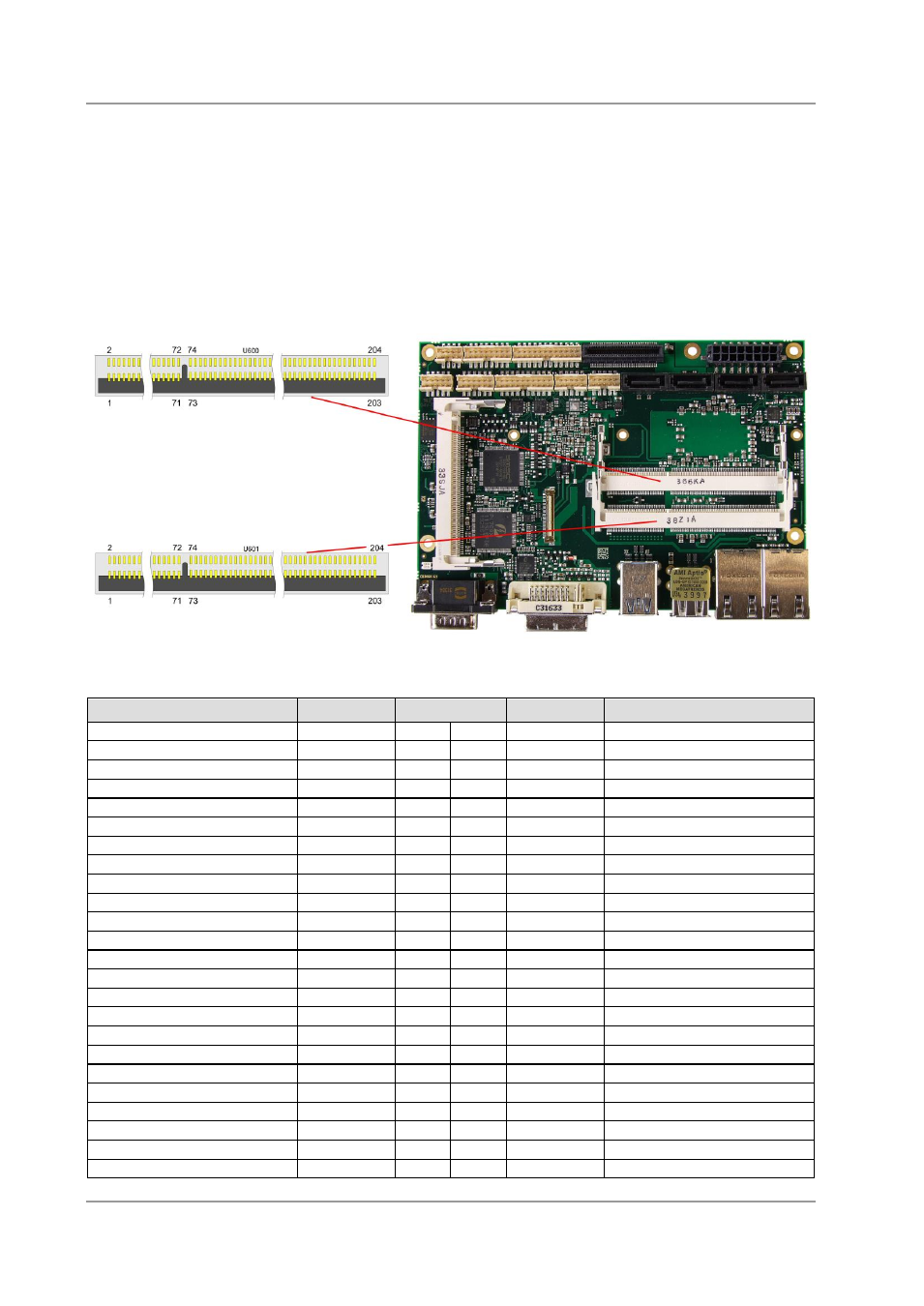

3.4 Speicher
Auf dem CB3060-Board kommen SO-DIMM204-Speichermodule (DDR3L-1600), wie sie in Notebooks
üblich sind, zum Einsatz. Aus technischen und mechanischen Gründen ist es möglich, dass bestimmte
Speichermodule nicht eingesetzt werden können. Informieren Sie sich bei Ihrem Distributor über die
empfohlenen Speichermodule.
Mit derzeit erhältlichen SO-DIMM204-Modulen ist ein Speicherausbau bis 16 GByte möglich.
Alle Timingparameter für die unterschiedlichen Fabrikate und Ausbaustufen werden durch das BIOS
automatisch eingestellt.
Beschreibung
Name
Pin
Name
Beschreibung
Referenzspannung Memory REF-DQ
1
2
GND
Masse
Masse
GND
3
4
DQ4
Datenleitung 4
Datenleitung 0
DQ0
5
6
DQ5
Datenleitung 5
Datenleitung 1
DQ1
7
8
GND
Masse
Masse
GND
9
10
DQS0#
Data Strobe 0 -
Data Mask 0
DM0
11
12
DQS0
Data Strobe 0 +
Masse
GND
13
14
GND
Masse
Datenleitung 2
DQ2
15
16
DQ6
Datenleitung 6
Datenleitung 3
DQ3
17
18
DQ7
Datenleitung 7
Masse
GND
19
20
GND
Masse
Datenleitung 8
DQ8
21
22
DQ12
Datenleitung 12
Datenleitung 9
DQ9
23
24
DQ13
Datenleitung 13
Masse
GND
25
26
GND
Masse
Data Strobe 1 -
DQS1#
27
28
DM1
Data Mask 1
Data Strobe 1 +
DQS1
29
30
RESET#
Reset
Masse
GND
31
32
GND
Masse
Datenleitung 10
DQ10
33
34
DQ14
Datenleitung 14
Datenleitung 11
DQ11
35
36
DQ15
Datenleitung 15
Masse
GND
37
38
GND
Masse
Datenleitung 16
DQ16
39
40
DQ20
Datenleitung 20
Datenleitung 17
DQ17
41
42
DQ21
Datenleitung 21
Masse
GND
43
44
GND
Masse
Data Strobe 2 -
DQS2#
45
46
DM2
Data Mask 2
Data Strobe 2 +
DQS2
47
48
GND
Masse
