Kapitel: Anschlüsse SATA-Schnittstellen
Seite 30 Beckhoff New Automation Technology CB3060

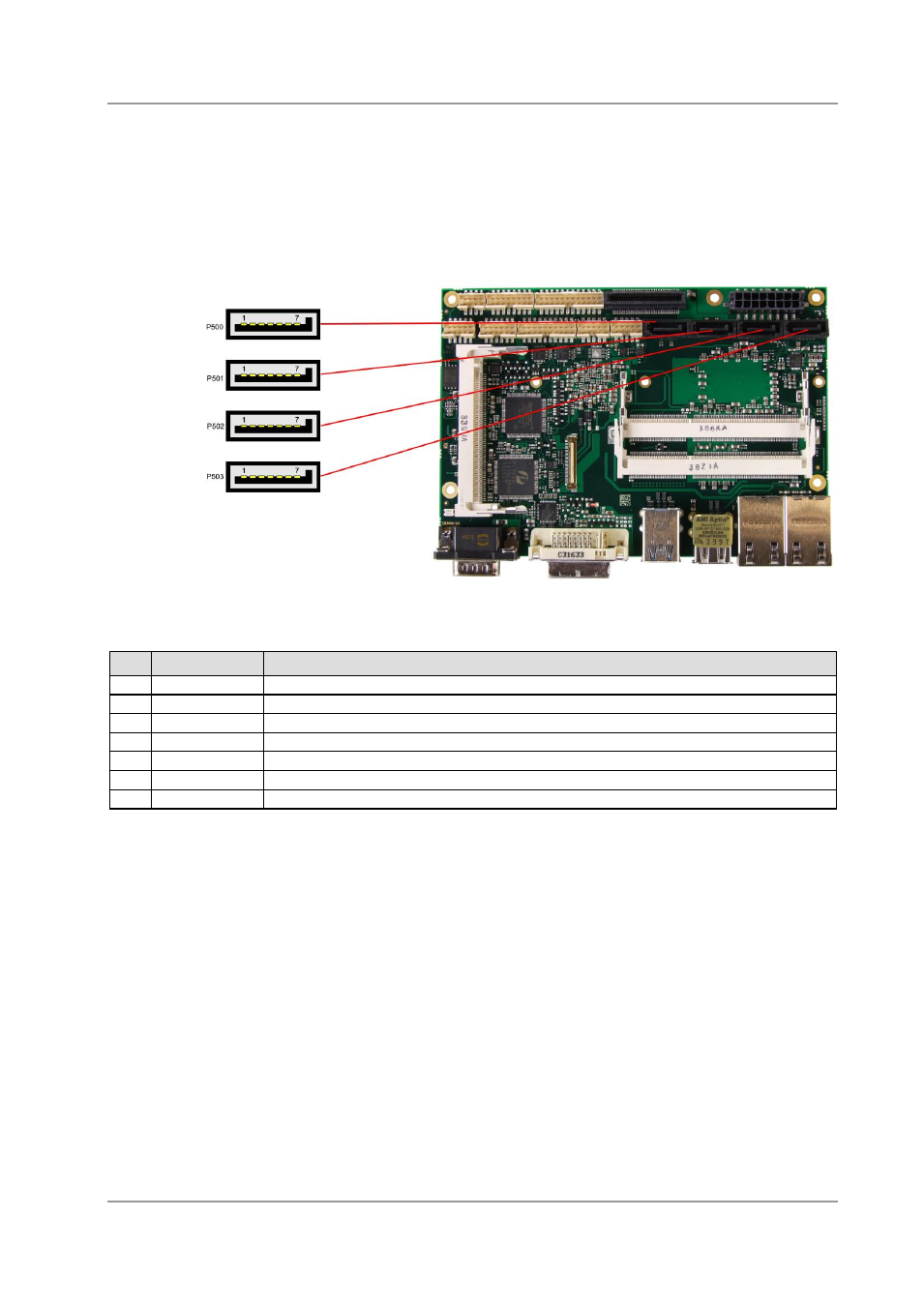

3.11 SATA-Schnittstellen
Das CB3060-Board ist mit vier SATA-Schnittstellen ausgestattet, von denen die ersten beiden eine
Übertragungsrate von bis zu 6Gb/s erlauben. Die anderen beiden erlauben bis zu 3Gb/s. Die Schnittstellen
stehen als 7polige SATA-Stecker zur Verfügung. Es werden RAID 0/1/5/10 unterstützt.
Die notwendigen Einstellungen werden über das BIOS-Setup vorgenommen.
Pinbelegung SATA:
Pin
Name Beschreibung
1 GND Masse
2 SATATX SATA Senden +
3 SATATX# SATA Senden -
4 GND Masse
5 SATARX# SATA Empfangen -
6 SATARX SATA Empfangen +
7 GND Masse
