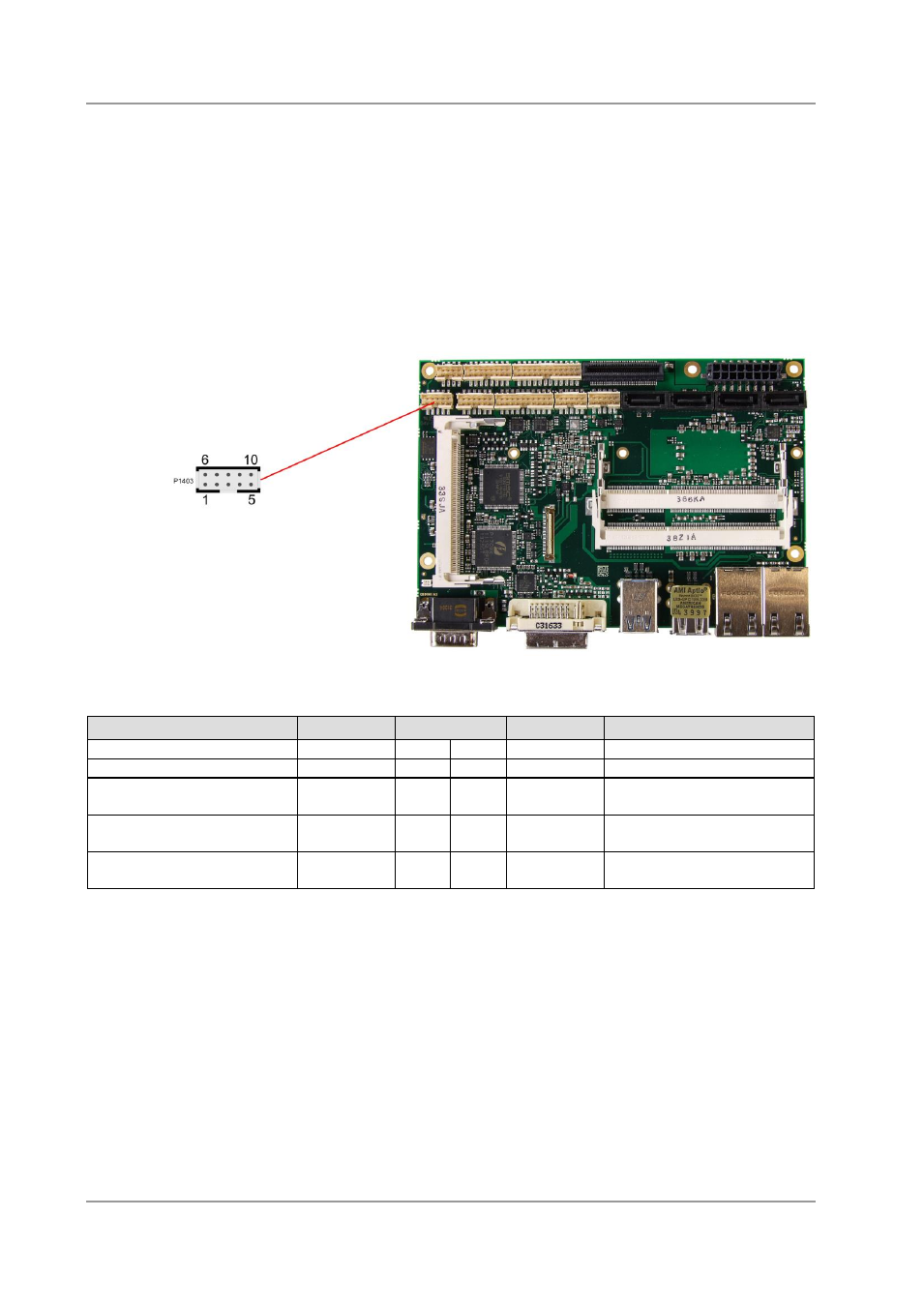

3.10 Ton
Die Audio-Funktionen sind über einen 2x5poligen Wannenstecker erreichbar (FCI 98424-G52-10LF,
passender Gegenstecker FCI 90311-010LF). Die Signale für Tonein- und -ausgabe haben dabei eine
Doppelfunktion. Standard ist die bekannte Tonausgabe-, Toneingabe- und Mikrofon-Funktion. Durch die
Treiber für das jeweilige Betriebssystem können diese Signale auf einen 5.1-Ausgang umgeschaltet
werden. In diesem Modus stehen keine Toneingabemöglichkeiten mehr zur Verfügung. Alle Signale
werden zur Tonausgabe verwendet.
Die Signale „SPDIFI“ und „SPDIFO“ ermöglichen die digitale Ein- und Ausgabe. Die dafür erforderliche
Umsetzung auf Koax bzw. optisch muss extern erfolgen.
Beschreibung
Name
Pin
Name
Beschreibung
Digital Ausgang SPDIF
SPDIFO
1
6
3,3V
Versorgungsspannung 3,3V
Digital Eingang SPDIF
SPDIFI
2
7
S_AGND
Analog Masse Ton
Ton Ausgang rechts /
Ausgang vorn rechts
LOUT_R /
FRONT_R
3
8
LOUT_L /
FRONT_L
Ton Ausgang links /
Ausgang vorn links
AUX Eingang rechts /
Ausgang hinten rechts
AUXA_R /
REAR_R
4
9
AUXA_L /
REAR_L
AUX Eingang links /
Ausgang hinten links
Mikrophone 1 Eingang /
Ausgang Center
MIC1 /
CENTER
5
10
MIC2 /
LFE
Mikrophone 2 Eingang /
Ausgang Subwoofer
