2. Funktionsbeschreibung Hardware
C1200
Das Zentralmodul C1200 ist eine Schnittstelle zwischen dem II/O-System und einem IBM-
kompatiblen PC. Mit Hilfe des C1200 Moduls wird die schnelle Verarbeitung eines von den
Sensoren/Aktoren des II/O-Systems bestimmten Prozeßabbildes ermöglicht.

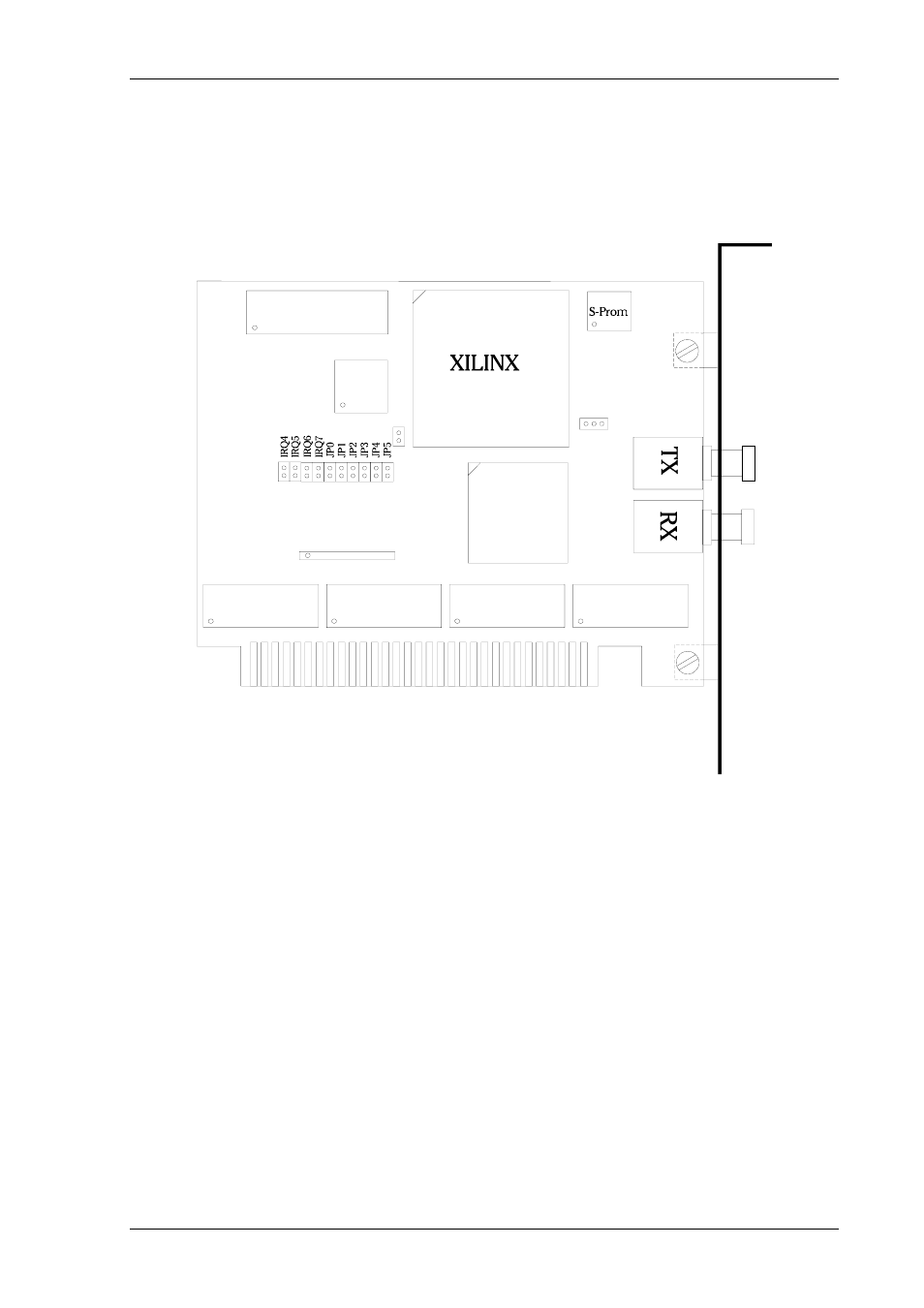

Per Hardware-Konfiguration (Jumper JP5) kann die Steckkarte entweder in den Memory-
Bereich oder in den I/O-Bereich des PC gemappt werden.
Im Memory-Bereich können vier Basisadressen selektiert werden. Es wird dabei ein
Speicherbereich von 2 Kilobyte belegt.
Im I/O-Bereich können fünf Basisadressen selektiert werden. Es wird dabei ein
Speicherbereich von 32 Byte belegt.
Konfiguration der Interfacekarte siehe Installationshinweise.
