BECKHOFF C1120 Benutzerhandbuch
Seite 37
C1120 S5 zu II/O Interface Baugruppe
C1120 S5 zu II/O Interface Baugruppe
C1120 S5 zu II/O Interface Baugruppe
C1120 S5 zu II/O Interface Baugruppe Beckhoff
II/O
Beckhoff II/O
Beckhoff II/O
Beckhoff II/O----System
System
System
System
Version
2.20
Seite 37 von 78

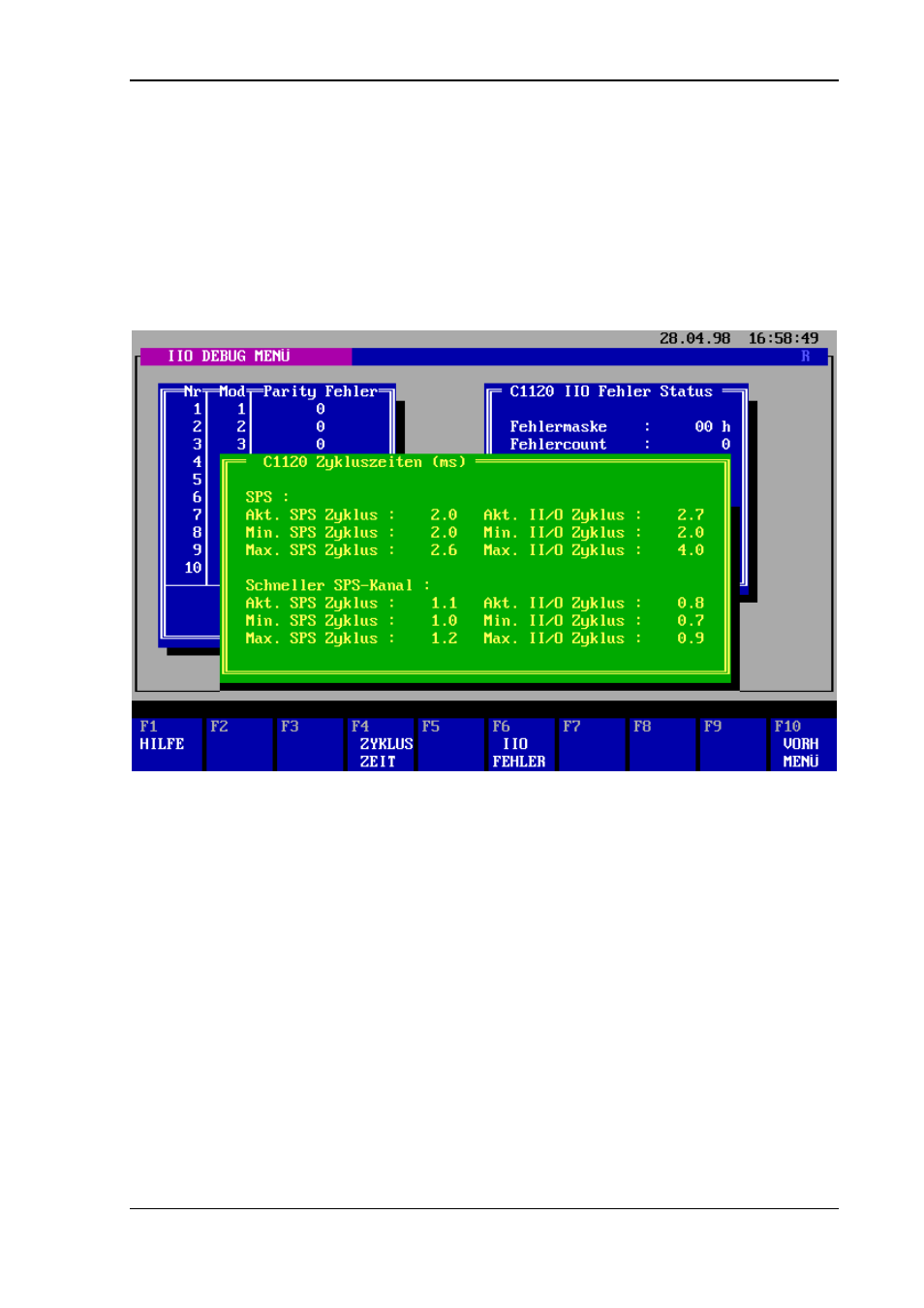

Über Funktionstaste F4 ist es möglich sowohl die SPS- als auch die II/O Zykluszeiten
anzuzeigen. Hierbei wird ein Fenster geöffnet in dem die jeweiligen Min/Max- und der
aktuelle Wert angezeigt wird. Die Zeiten werden per seriellem Interface zyklisch von der
C1120 geholt. Ein beliebiger Tastendruck schließt das Fenster wieder.
Funktionstastenbelegung
Funktionstastenbelegung
Funktionstastenbelegung
Funktionstastenbelegung
F1
F1
F1
F1 HILFE
HILFE
HILFE
HILFE
Mit F1 wird der für die Menüebene entsprechende Hilfstext angezeigt.
F4
F4
F4
F4 ZYKLUSZEITEN
ZYKLUSZEITEN
ZYKLUSZEITEN
ZYKLUSZEITEN
Mit F4 wird das Fenster zur Anzeige der Zykluszeiten geöffnet.
F6
F6
F6
F6 IIO FEHLER
IIO FEHLER
IIO FEHLER
IIO FEHLER
Mit F6 werden die Tabellen aktualisiert.
F10
F10
F10
F10 VORHERIGES MENÜ
VORHERIGES MENÜ
VORHERIGES MENÜ
VORHERIGES MENÜ
Kehrt ins Online Menü zurück.
