Funktionsbeschreibung Hardware
Funktionsbeschreibung Hardware
Funktionsbeschreibung Hardware
Funktionsbeschreibung Hardware

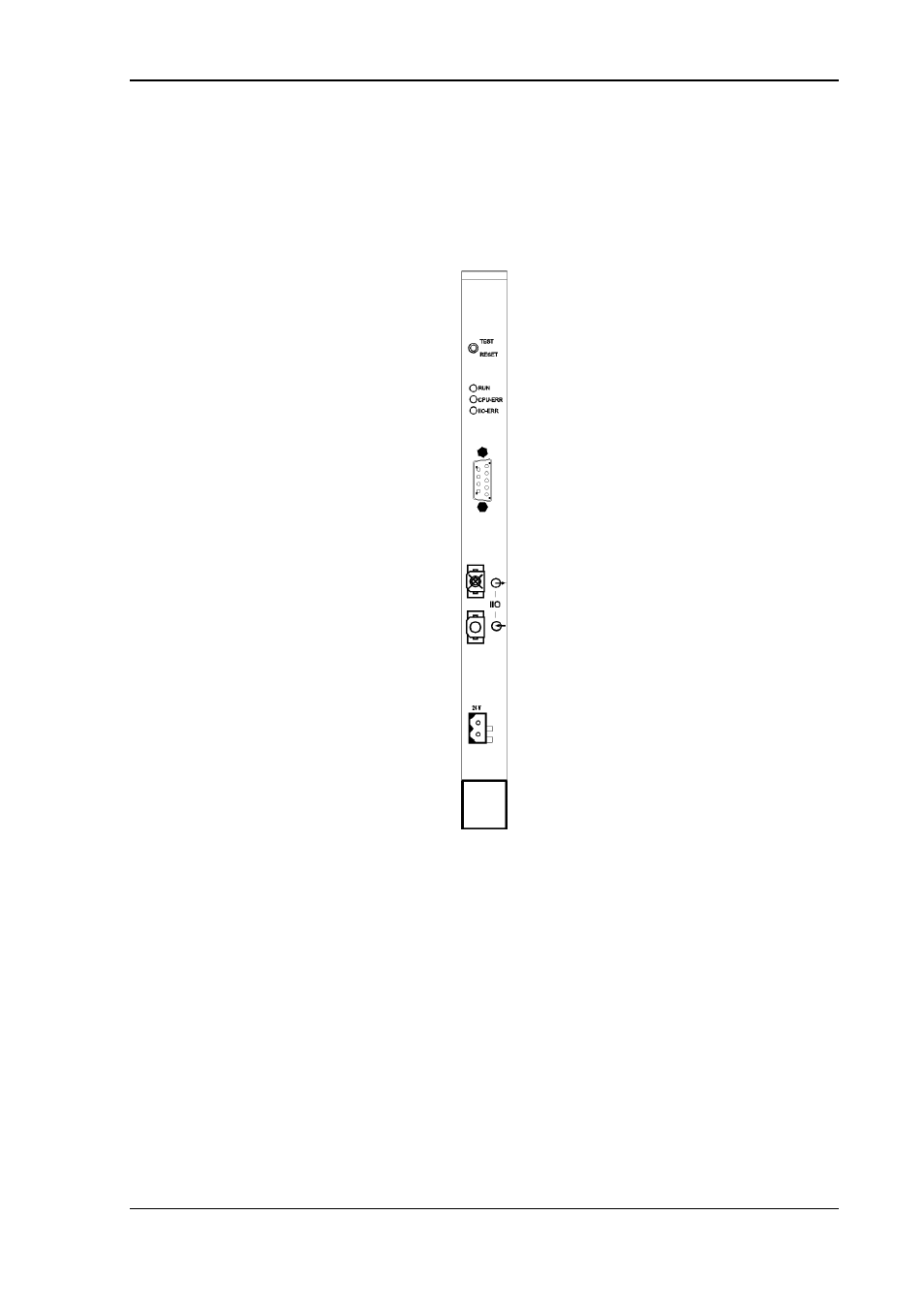

C1120
C1120
C1120
C1120
Allgemeines
Allgemeines
Allgemeines
Allgemeines
Das Zentralmodul C1120 ist eine intelligente Schnittstelle zwischen dem BECKHOFF II/O-
System und der SIEMENS SIMATIC S5. Mit der C1120 werden von einem in der Siemens
S5 laufenden Steuerungsprogramm, über ein Dual Port RAM, digitale und analoge Ein-
/Ausgänge des II/O Systems angesprochen. Die Ein/Ausgänge des II/O Systems werden
mit dem mitgelieferten Konfigurationsprogramm den S5-Geräteadressen zugeordnet.
Das Modul C1120 benötigt einen Steckplatz für ‘intelligente Peripherie’.
