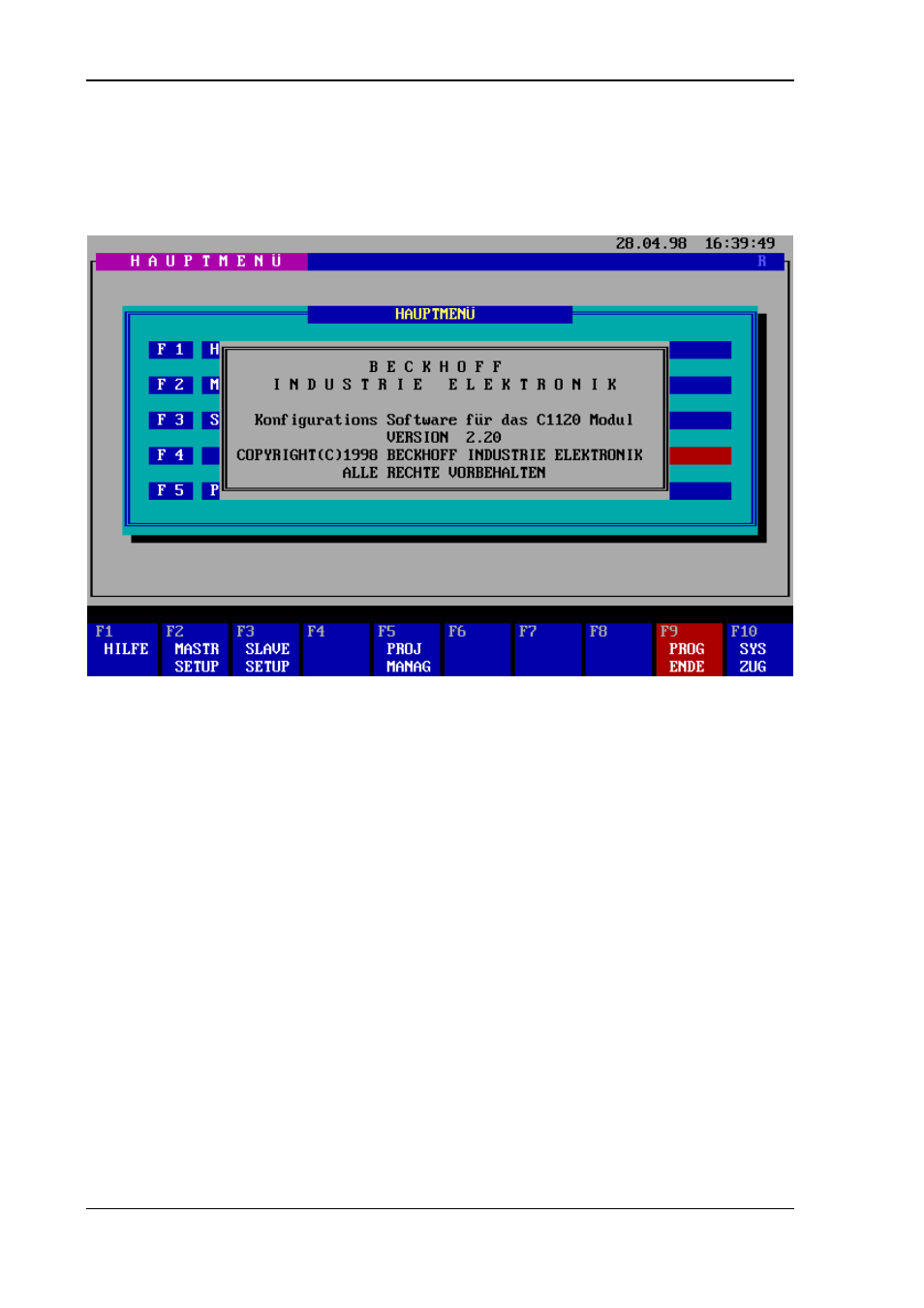

Nach dem Starten des Programms erscheint zunächst das Hauptmenü :
Generell werden alle Funktionen über die Funktionstasten F1 - F10 ausgelöst. Einige
Funktionen sind über eine zusätzliche Abfrage gesichert. Soll die Funktion ausgeführt
werden, ist diese Abfrage mit ‘J’ oder ‘Y’ zu quittieren, soll die Funktion abgebrochen
werden mit ‘N’ oder ESC. Mit der Taste ESC gelangen Sie zusätzlich in die nächst höhere
Menüebene.
Funktionstastenbelegung
Funktionstastenbelegung
Funktionstastenbelegung
Funktionstastenbelegung
F1
F1
F1
F1 HILFE
HILFE
HILFE
HILFE
Zeigt die Hilfsdatei zur entsprechenden Menüebene an
F2
F2
F2
F2 MASTER
MASTER
MASTER
MASTER----SETUP
SETUP
SETUP
SETUP
Wechsel in das Master Setup, in dem die Ein/Ausgabemodule des II/O-
Systems Ein-/Ausgangsadressen der SIEMENS S5 zugeordnet werden
F3
F3
F3
F3 SLAVE
SLAVE
SLAVE
SLAVE----SETUP
SETUP
SETUP
SETUP
Wechsel in das Slave Setup
