Betriebsanleitung Umstech-Automat 1220/4
Seite 6-12
© Beisler GmbH, Hösbach
(max)
30V
15 V
120
00
150
[ms]

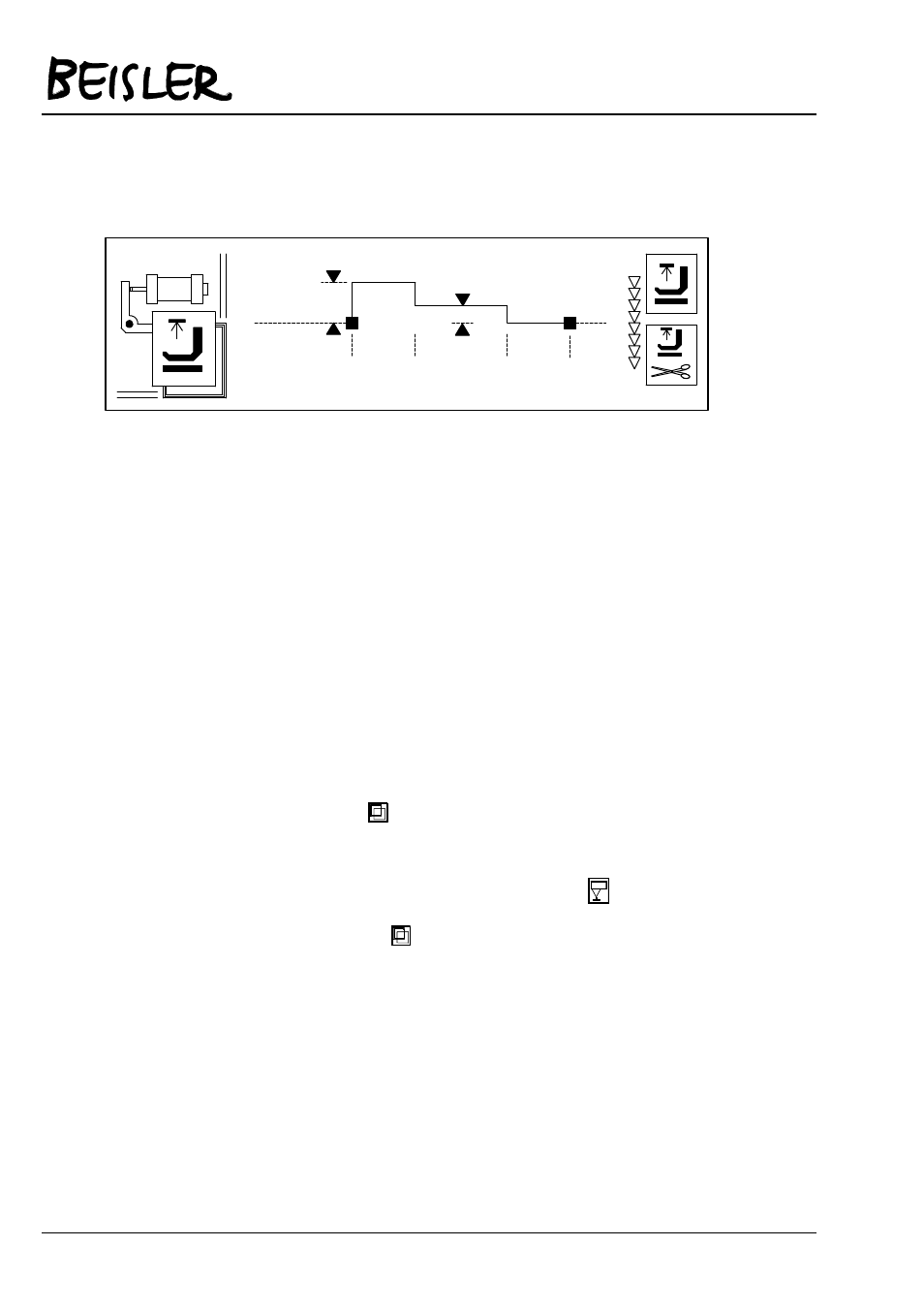

SETUP-02
Bewegen Sie den Cursor auf die Zeit maximaler Leistung
(Wert ganz links in der unteren Reihe) und stellen mit den
Plus-/Minus-Tasten den Wert „150“ ein. Diese Zeit ist aus-
reichend, um am Nahtende den Presserfuß sicher anzuhe-
ben.
Bewegen Sie dann den Cursor auf den Wert der Haltespan-
nung (obere Reihe, Mitte) und stellen den Wert „15V“ ein.
Dadurch wird das Magnetventil für die Fußlüftung nicht
überlastet.
Bewegen Sie dann den Cursor auf den Wert der Startverzö-
gerung (untere Reihe, ganz rechts) und stellen hier 120 ms
ein. Diese Zeit wird benötigt, damit vor dem Nähstart nach
dem Abdunkeln der Fotozelle der Nähfuß sicher auf dem
Nähgut aufliegt.
Bewegen Sie den Cursor nacheinander auf die beiden Pres-
serfußsymbole ganz rechts im Display und stellen beide mit
der Plus-Taste auf „Presserfuß oben“ (wie in der Abbildung
gezeigt) ein.
Drücken Sie die
-Taste um die Seite zu schließen.
Lichtschranke einstellen (Photozellenmodus):
Markieren Sie mit den Pfeiltasten das Lichtschrankensymbol
und
schalten Sie die Lichtschranke mit der Plus-Taste auf „dunkelschal-
tend“. Drücken Sie danach die
-Taste.
Nachdem Sie alle Einstellungen auf der Seite ‘Setup -02’ ausgeführt
haben, bewegen Sie den Cursor auf die Seitennummer ‘-02’ und wäh-
len mit der Minus-Taste die Seite ‘Setup -10’ an, wo Sie die Ein- und
Ausgänge aktivieren und einstellen können.
