Betriebsanleitung Umstech-Automat 1220/4
Seite 6-34 © Beisler GmbH, Hösbach
Sie dabei, daß Hebel (6) bis zum Anschlag nach unten ge-
drückt ist.
10. Ziehen Sie Schraube (9) in dieser Stellung fest.
6.5.9 Presserfuß

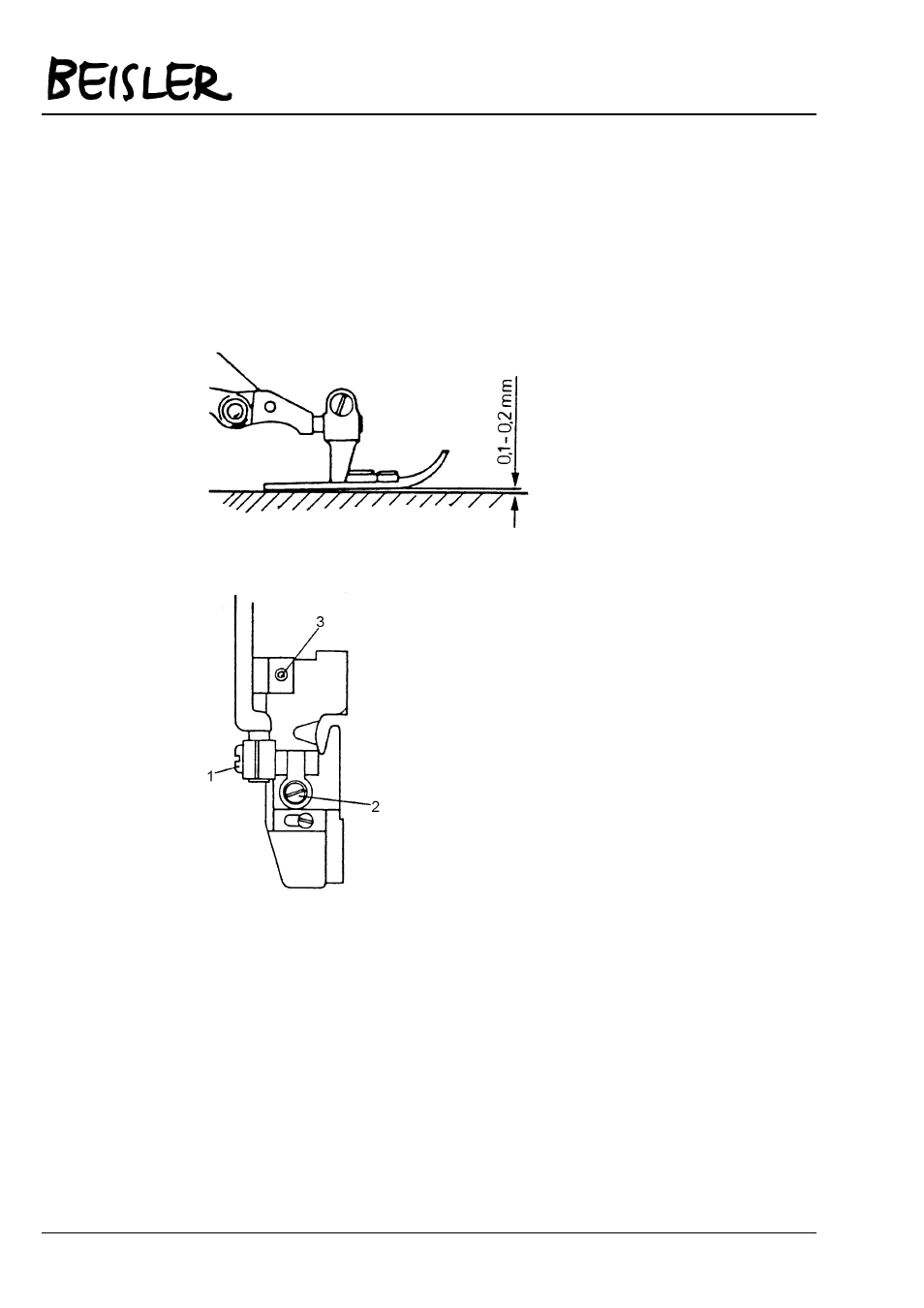

Abb. 33 Presserfuß (1)
Abb. 34 Presserfuß (2)
Wenn die Transporteure in ihrer tiefsten Stellung stehen, soll die Pres-
serfußsohle vorne 0,1 bis 0,2 mm hochstehen. Außerdem soll das
Stichloch des Nähfußes mit dem der Stichplatte fluchten.
1. Bringen Sie die Transporteure in Tiefstellung.
2. Lösen Sie Schrauben (1) und (2).
