Betriebsanleitung Umstech-Automat 1220/4
Seite 6-24 © Beisler GmbH, Hösbach

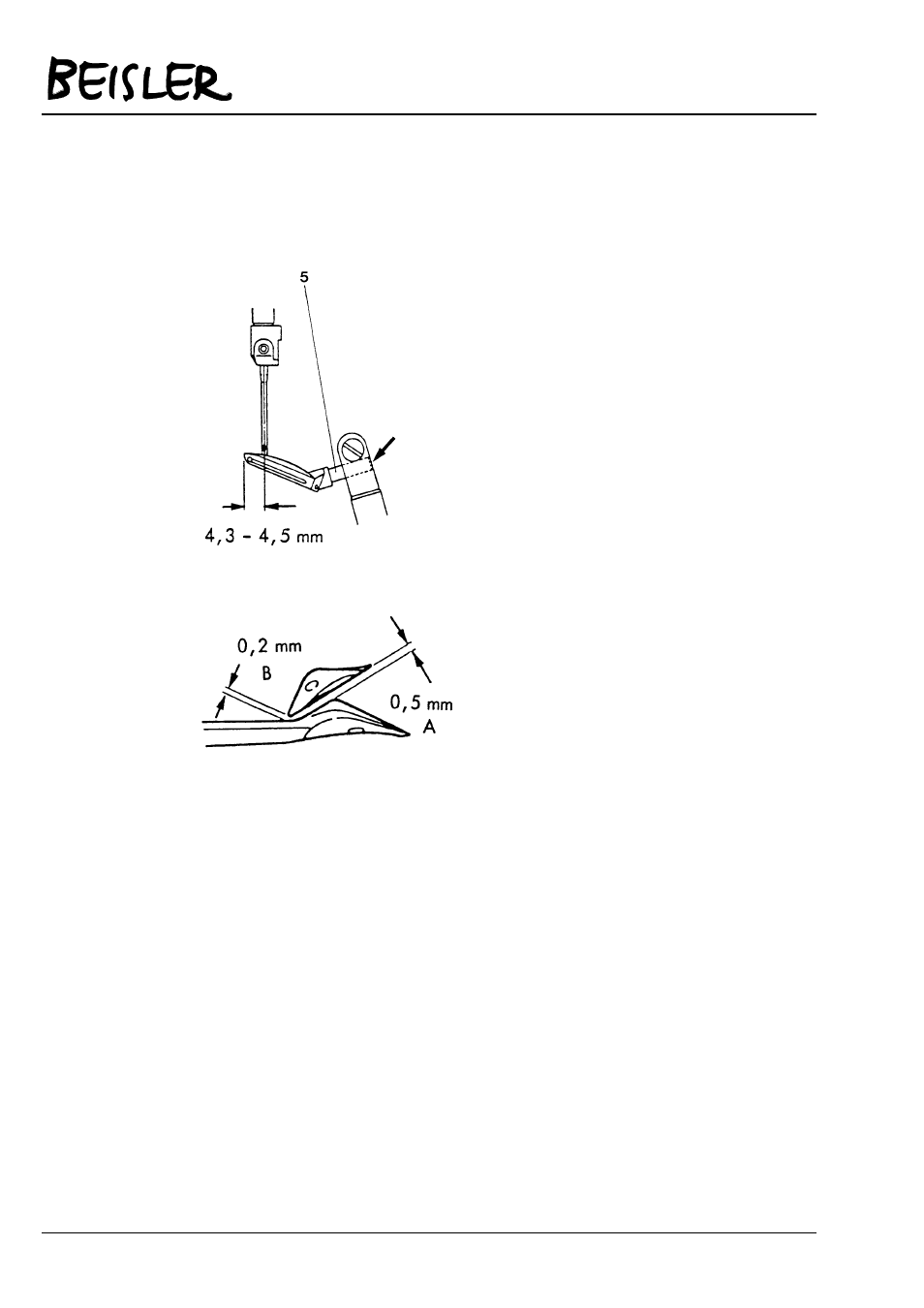

Abb. 19 Abstand rechter Greifer zur Nadel (2)
Abb. 20 Abstand rechter Greifer zur Nadel (3)
Abb. 21 Abstand rechter Greifer zur Nadel (4)
6.5.3.1 Quer zur Nährichtung
Wenn der rechte Greifer in seinem oberen Umkehrpunkt steht, soll der
Abstand zwischen Greiferspitze und Nadelmitte 4,3 bis 4,5 mm betra-
gen.
1. Schrauben Sie Fadenführungen (1) (2) und Deckel (3) ab.
2. Bringen Sie den Greifer in seinen oberen Totpunkt und lö-
sen Schraube (4) so, daß sich der Greifer schwer schieben
lässt.
3. Schieben Sie den Greifer so, daß der Greiferschaft (5) mit
der rechten Seite des Greiferhalters bündig steht.
4. Lösen Sie Schraube (6) etwas.
