Betriebsanleitung Umstech-Automat 1220/4
Seite 6-36 © Beisler GmbH, Hösbach
4. Setzen Sie ein scharfes Messer in den Messerhalter (2) ein
und ziehen Sie Schraube (3) etwas an.
5. Schrauben Sie Messerhalter (2) mit Schraube (1) leicht an.
6. Bringen Sie das Messer in seine tiefste Stellung.
7. Schieben Sie das Messer so, daß es leicht am Untermesser
anliegt und die Vorderkante der Schneide ca. 0,5 bis 1 mm
unter der Stichplattenoberkante steht.
8. Bringen Sie in dieser Stellung Anschlag (4) und (5) am
Messer zur Anlage und ziehen Sie Schrauben (1) und (3)
fest.
9. Bringen Sie das Messer in seine höchste Stellung und lösen
Sie Schraube (6).
10. Schieben Sie Untermesserhalter (7) nach links und lassen es
dann an das Obermesser federn.
11. Ziehen Sie Schraube (6) fest.

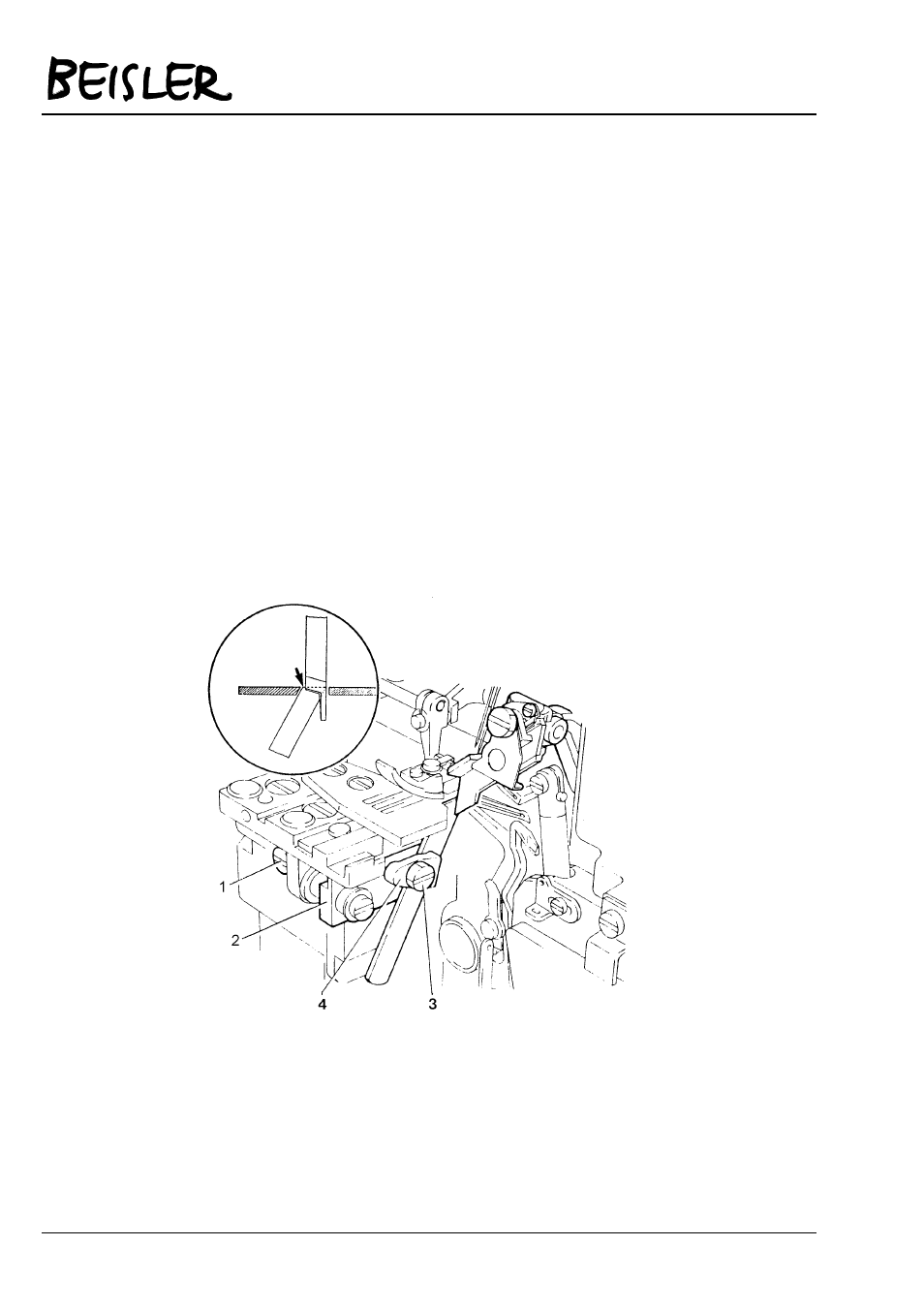

6.5.11 Untermesser
Abb. 36 Untermesser
