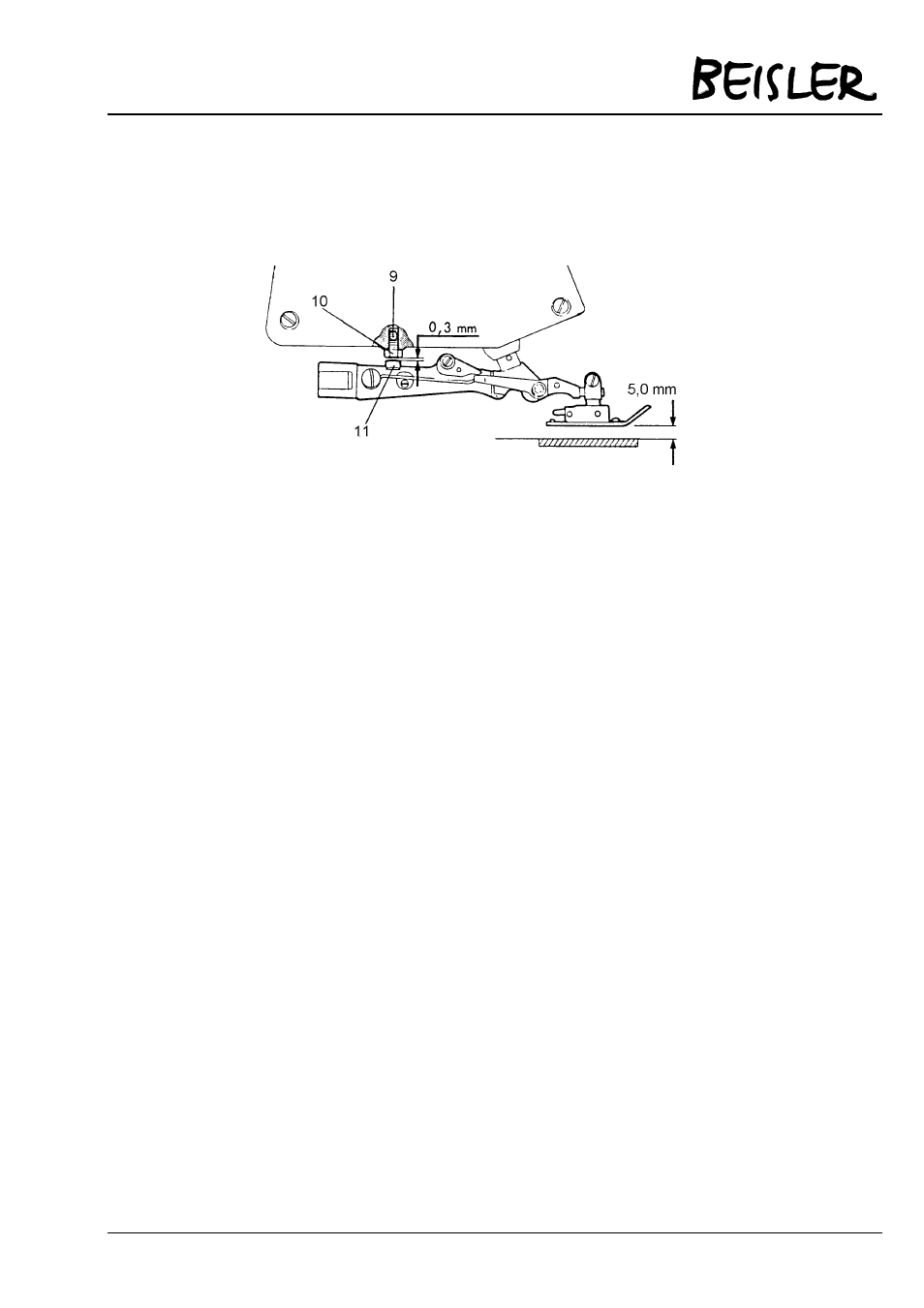

Abb. 31 Presserfußhub (2)
Abb. 32 Presserfußhub (3)
Bei ausgefahrener Kolbenstange des Zylinders (7) soll der Hebel (5)
an der Schraube (2) anliegen und der Durchgangsraum zwischen Näh-
fuß und Stichplatte 5 mm betragen. Außerdem soll in dieser Stellung
zwischen Anschlag (11) und Schraube (10) ein Abstand von ca. 0,3
mm vorhanden sein.
1. Lösen Sie Mutter (1) und drehen Sie Schraube (2) ganz
nach unten.
2. Schwenken Sie den Nähfuß ein und drehen Sie am Handrad,
bis die Zähne des Transporteurs unterhalb der Stichplat-
tenoberkante stehen.
3. Lösen Sie Schraube (3) und drücken Sie Ring (4) bis zum
Anschlag nach hinten.
4. Ziehen Sie in dieser Stellung Schraube (3) fest. Beachten
Sie dabei, daß Ring (4) und Hebel (5) kein axiales Spiel
aufweisen.
5. Drücken Sie Hebel (6) so weit nach unten, bis zwischen
Nähfuß und Stichplatte ein Abstand von ca. 5 mm besteht.
6. Bringen Sie in dieser Stellung Schraube (2) an Hebel (5)
zur Anlage und kontern mit Mutter (1).
7. Falls Hebel (5) bei ausgefahrener Kolbenstange des Zylin-
ders (7) nicht an der Schraube (2) anliegt, lösen Sie Mutter
(8) und verschieben Zylinder (7) entsprechend. Ziehen Sie
anschließend Mutter (8) wieder fest.
8. Lösen Sie Schraube (9).
9. Verdrehen Sie Schraube (10) so, daß zwischen ihr und An-
schlag (11) ein Abstand von ca. 0,3 mm besteht. Beachten
