BRONKHORST ®
1 ALLGEMEINE PRODUKTINFORMATIONEN
1.1 Einführung
Dieses Handbuch behandelt die Modbus-Schnittstelle, die eine direkte
Verbindung zum Modbus für digitale Massedurchfluss- und
Druckmesser/-regler von Bronkhorst 1) bietet. Das Modbus-Instrument
verhält sich dabei als Slave. Dies bedeutet, dass die gesamte
Kommunikation (Befehle/Anzeigen) von einem Master-Gerät im selben
Modbus-System bestimmt wird. Meistens ist dies ein PC, der einen
Prozess überwacht. In diesem Handbuch wird erläutert, wie ein Instrument von Bronkhorst in einem Modbus-System
installiert wird.
1) Bronkhorst: Dies beinhaltet Bronkhorst High-Tech B.V., Bronkhorst Cori-Tech B.V. und
M+W Instruments GmbH.
Genauere Informationen über Modbus finden Sie unter www.modbus.org oder auf der Website der
(lokalen) Modbus-Organisation Ihres Landes (wenn vorhanden).
Die Umsetzung der Modbus-Schnittstelle basiert auf folgenden Standards:
[1] Modbus_Application_Protocol_V1_1b.pdf 28. Dezember 2006
[2] Modbus_over_serial_line_V1_02.pdf 20. Dezember 2006
1.2 Multibustypen
Im Jahr 2000 entwickelte Bronkhorst seine ersten digitalen Instrumente nach
dem „Multibus“-Prinzip. Die Grundplatine der Instrumente enthielt alle
allgemeinen Funktionen, die zum Messen und Regeln des Masseflusses
notwendig waren, darunter Alarm-, Summier- und Diagnosefunktionen.
Analoge E/A-Signale sowie eine RS232-Schnittstelle waren hierbei Standard.
Ergänzend dazu können Zusatzschnittstellen mit DeviceNet™, Profibus-DP ® ,
Modbus, FLOW-BUS oder EtherCAT-Protokolle integriert werden. Die erste
Generation (MBC-I) basierte auf einem 16-Bit-Controller von Fujitsu. Sie
wurde 2003 durch den Multibus Typ 2 (MBC-II) abgelöst. Auch diese Version basierte auf dem 16-Bit-Controller von
Fujitsu, zeichnete sich jedoch durch einige Verbesserungen gegenüber dem MBC-I aus, darunter die Stromsteuerung
des Ventils. Dadurch wurden die Wärmeerzeugung reduziert und die Regeleigenschaften verbessert. Die neueste
Version des Multibus-Controllers Typ 3 (MBC3) wird 2011 eingeführt. Sie baut auf einem 72 MHz 32 Bit NXP ARM
Controller auf und verfügt über AD- und DA-On-Board-Controller, wodurch eine
störfreie Messung und Regelung des Ventils ohne Verzögerungen ermöglicht wird.
Der interne Regelkreis ist 6 Mal schneller verglichen mit dem MBC-II, weshalb sich die
Regelstabilität deutlich verbessert hat. Außerdem wurden Funktionen wie der
Verpolungsschutz, die Einschaltstrombegrenzung und der Überspannungsschutz
verbessert.

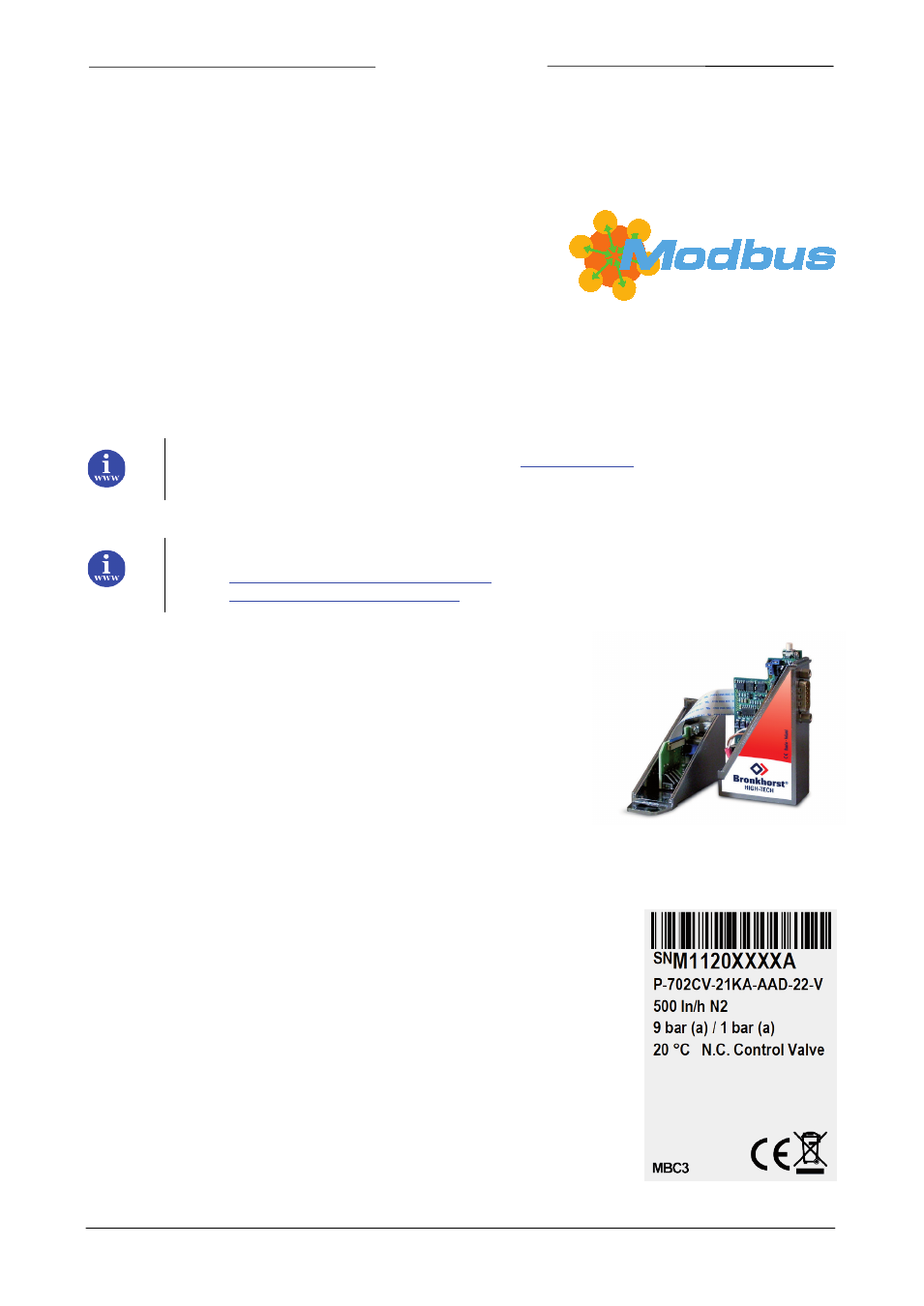

MBC3-Instrumente sind an dem links unten auf dem Typenschild
platzierten „MBC3“ zu erkennen (siehe Beispiel).
Seite 4 Modbus interface 9.19.035
