2.2.2 Geschirmter A-kodierter M12-Steckverbinder

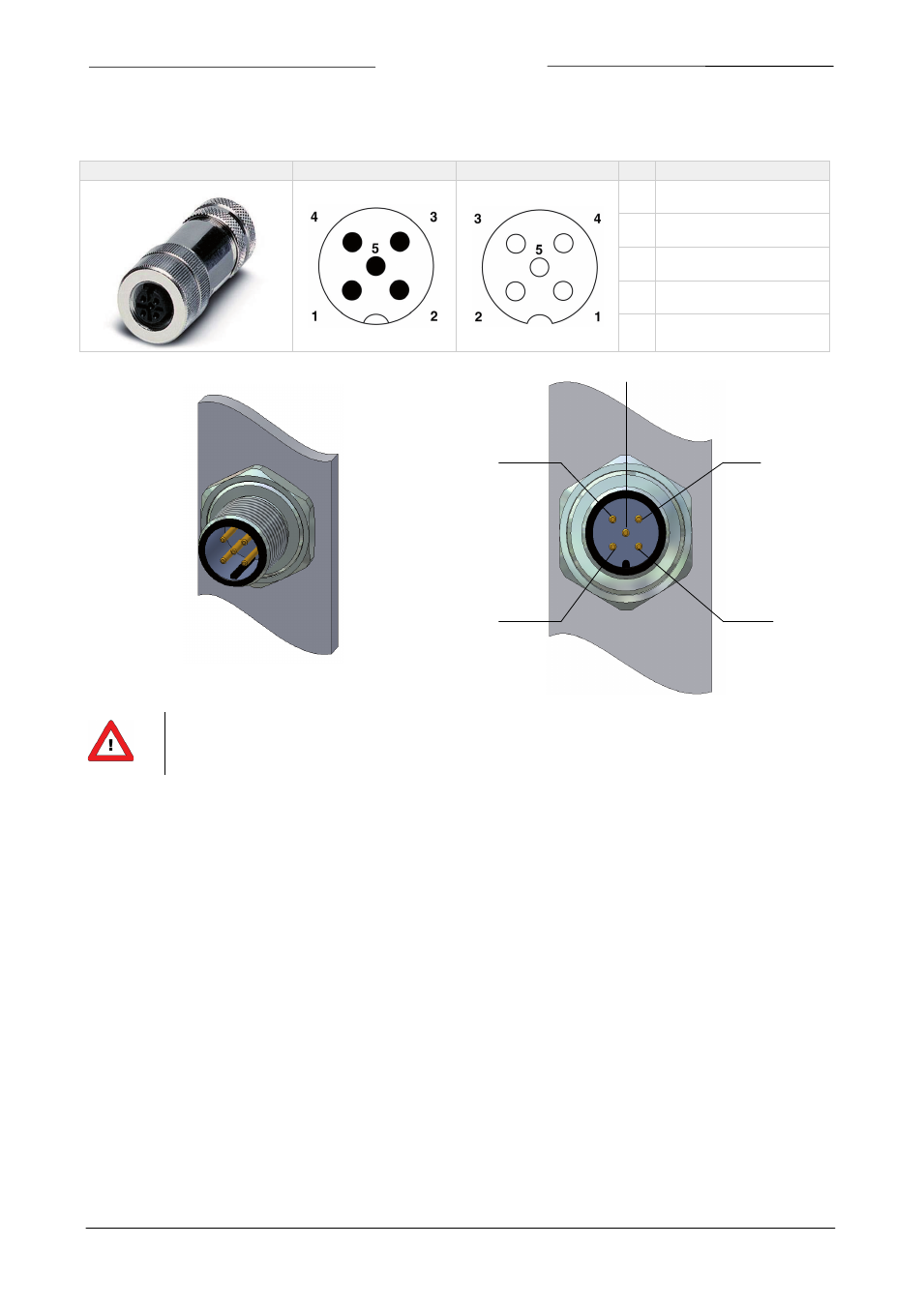

Der runde M12-Chassissteckverbinder (IP65-Ausführung) hat folgende Pinbelegung:
M12-Steckverbinder Männlich Weiblich Nr. Beschreibung
1 Schirm
2 +15…24 VDC Versorgung
3 0 V
4 D1 Modbus (B/B')
5 D0 Modbus (A/A')
Die maximale Kontaktbelastung für M12-Steckverbinder beträgt 4 A.
