BRONKHORST
®
2.3
Modbus-Kabel und T-Stücke
2.3.1
RJ45-FTP-Kabel
Zum Anschließen von Instrumenten an den Modbus sind geschirmte Kabel mit mindestens 3 Adern (nur für Daten)
erforderlich. Empfohlen werden verdrillte Kabel für die RS485-Kommunikation mit einer Impedanz von 100 oder
120 Ohm. Alle Modbus-Kabel von Bronkhorst haben auch integrierte Adern für die Spannungsversorgung. Für den
Einsatz im EL-FLOW-Bereich (nicht IP65) sollten am besten geschirmte (und folienummantelte) Twisted-Pair-
Patchkabel mit modularen RJ45-Steckverbindern (mit 8 Pins für Daten und Spannungsversorgung) verwendet werden.

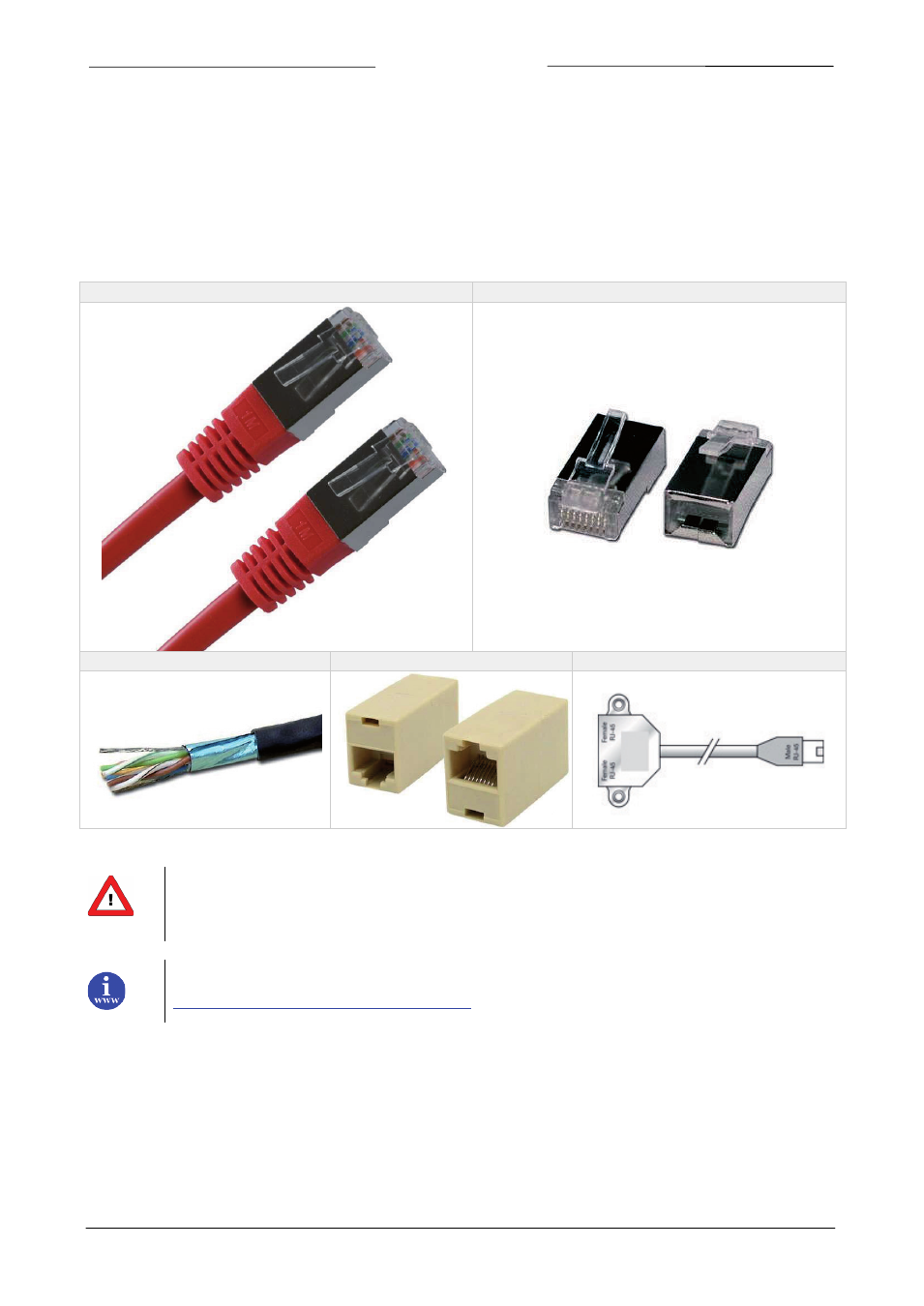

Geschirmtes RJ45-FTP-CAT.5e-Kabel
Geschirmte RJ45-Steckverbinder
Geschirmtes FTP-Kabel
Spannungstrenner
7.03.241 Modulares Y-Adapter-Kabel
CAT.5e-Kabel sind mit folgendem Draht erhältlich:
26 AWG (Drahtdurchmesser 0,140 mm
2
mit einem Widerstand von 137 Ohm/km).
24 AWG (Drahtdurchmesser 0,205 mm
2
mit einem Widerstand von 86 Ohm/km).
Weitere Informationen über Cat.5e-Kabel finden Sie unter:
