MENBLOC BETRIEBSANLEITUNG DEUTSCH 71576696 - 02/13
Seite 20 von 40 flowserve.com
4.4 Elektrische Anschlüsse
4.4.1 Sicherheitsbedingungen in Bezug auf die
elektrischen Anschlüsse.
Die Stromanschlüsse müssen
gemäß den einschlägigen örtlichen Vorschriften
von einem qualifizierten Elektriker durchgeführt
werden.
Besonders zu beachten ist die
EUROPÄISCHE RICHTLINIE in Bezug auf
explosionsgefährdete Bereiche. Die Einhaltung
von IEC60079-14 ist hier eine zusätzliche
Anforderung beim Erstellen von elektrischen
Anschlüssen.
Alle mechanischen, hydraulischen oder
elektrischen Überlastungen müssen vermieden
werden und zwar durch Verwendung von
Kontrollarmen zum automatischen Abschalten
oder eines Stromüberwachers im Falle einer
Motorüberlastung. Ausserdem muss regelmässig
eine Vibrationskontrolle durchgeführt werden.
Besonders zu beachten ist die
EUROPÄISCHE RICHTLINIE in Bezug auf
elektromagnetische Verträglichkeit wenn
Ausrüstungen vor Ort verdrahtet und installiert
werden. Es ist zu gewährleisten, dass die
Techniken, die zur Verdrahtung/Installierung
verwendet werden, die elektromagnetischen
Emissionen nicht erhöhen oder die
elektromagnetische Immunität der Ausrüstung,
Verdrahtung oder angeschlossenen Geräte nicht
verringern. Im Zweifelsfall fragen Sie Flowserve.
Falls sich das Aggregat in feuchter
Umgebung befand, mu
β
vor dem Anschlie
β
en an
die Stromversorgung der Isolationswiderstand des
Elektomotors überprüft werden. Dieser darf nicht
unter 5000 Ohm pro Volt der Nennspannung
liegen.
Die Erdung gemäß den einschlägigen örtlichen
Vorschriften durchführen.
Der Motor mu
β
unbedingt elektrisch
gesichert werden. Die Schutz soll durch einen
thermomagnetischen Schutzschalter erfolgen, der
zwischen den Trennschalter und den Motor
geschaltet ist. Dieser Schutzschalter kann
zusätzliche Sicherungen enthalten.
Einen kalibrierten Schutzschalter benutzen, der
vorläufig auf die auf dem Typenschild angegebene
Stromstärke eingestellt ist.
Die Feineinstellung des Schutzschalters erfolgt
gemäß § 5.4.2.
Es muß ein Not-Trennschalter installiert werden.
4.4.2 Stromversorgung
Kontrollieren, ob die auf dem Motortypenschild
angegebene Versorgungsspannung der des
Stromnetzes entspricht.
Kontrollieren, ob die Eintritts- und
Austrittsleitungen einen genügenden Querschnitt
haben, um ein gutes Betrieb des Aggregats zu
gewährleisten.
4.4.3 Kopplung
Anschlußmöglichkeiten der Motore:
•
Dreieckschaltung (
∆
) für 220/240 V oder
Sternschaltung ( ) für 380/415 V bei
Leistungen unter 3 kW
•
Dreieckschaltung (
∆
) für 380/415 V bei
Leistungen gleich oder größer 3 kW
•
50 Hz Netzfrequenz in allen Fällen

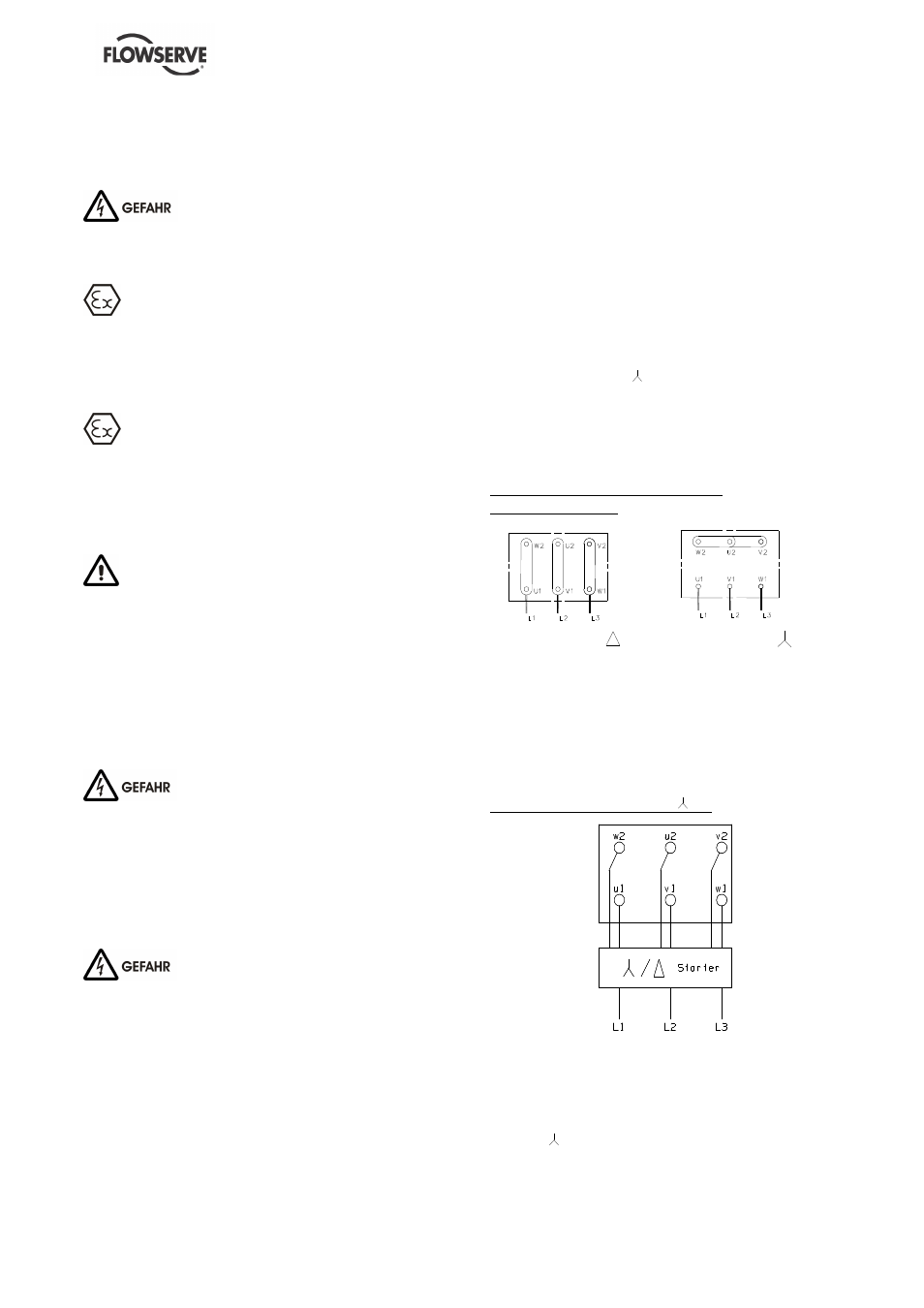

Anschlu
β
plan für Drehstrommotor
Direkteinschaltung
Kopplung
Kopplung
Die Anschlu
β
klemmen des Motors je nach der
Versorgungsspannung koppeln, in
Übereinstimmung mit den Hinweisen des
Motortypenschildes und dem Anschlu
β
plan, der
auf dem Gehäuse des Klemmenkastens steht, wie
oben gezeigt.
Stern-Dreieckeinschaltung /
∆
Motore mit Leistungen gleich oder größer 3 kW
können bei einer Versorgungßpannung von
380/415 V in Stern-Dreieckschaltung
angeschlossen werden. Alle Verbindungen
müssen gelöst und die 6 Anschlüsse in Stern-
Dreieck /
∆
angeklemmt werden (siehe das
Schema oben).
