MENBLOC BETRIEBSANLEITUNG DEUTSCH 71576696 - 02/13
Seite 22 von 40 flowserve.com

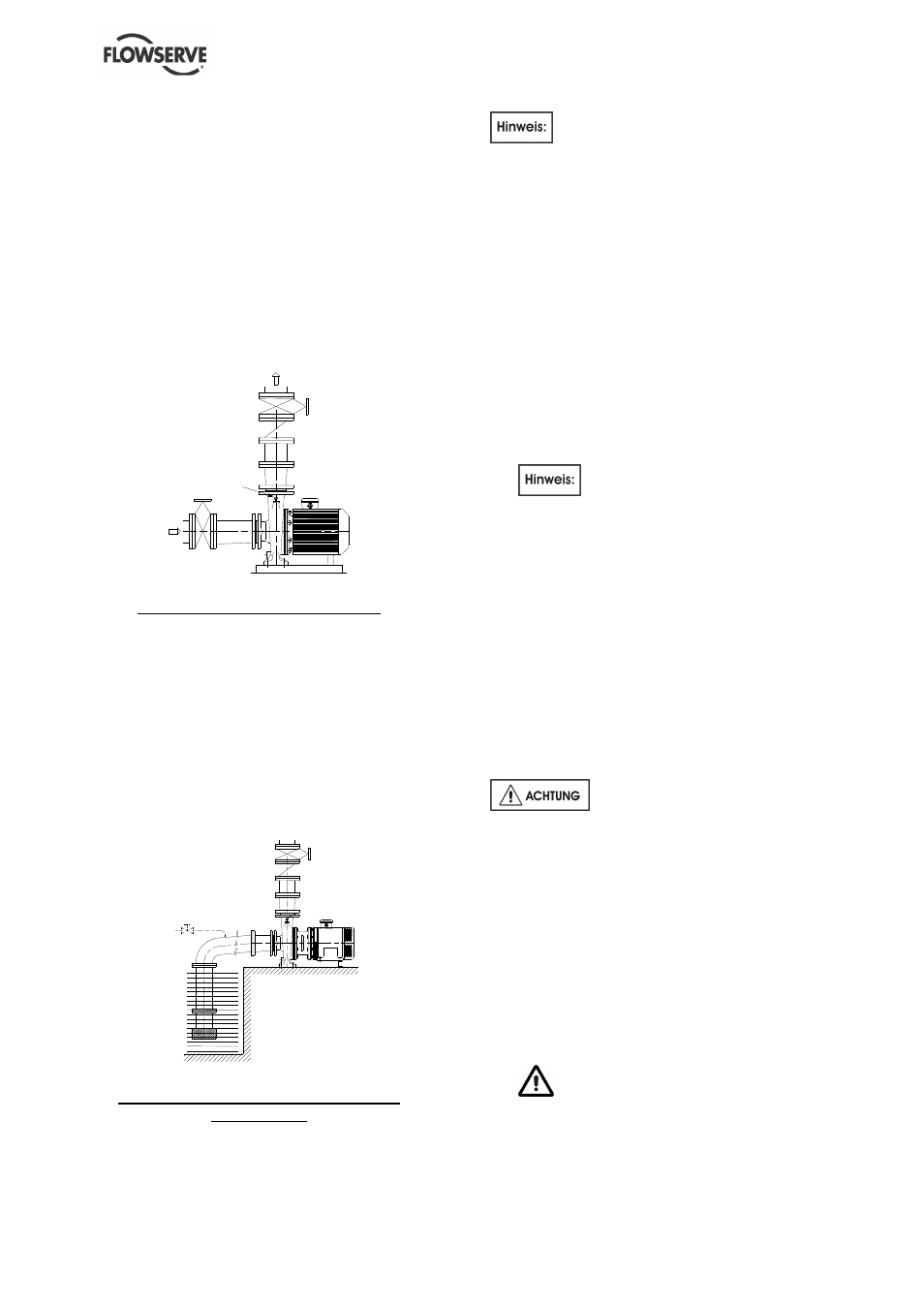

5.3.1 Auffüllen einer Pumpe mit Zulauf
a) Nachdem das druckseitige Ventil geschlossen
wurde, die Pumpe durch Öffnen des
saugseitigen Ventils auffüllen. Die Luft durch
die Entlüftungsöffnung an der Pumpe
entweichen lassen.
b) Falls die Druckleitung unter Druck steht und
das eventuell eingebaute Rückschlagventil
eine By-passleitung hat, werden
Druckschieber und By-pass ein wenig
geöffnet.
c) Nach vollständigem Entlüften (keine
Luftblasen mehr) mu
β
die Entlüftungsöffnung
wieder verschlossen werden.
Entlüftungsöffnung
Auffüllen einer Pumpe mit Zulauf
5.3.2 Auffüllen einer Pumpe im Saugbetrieb
* Mit Fußventil:
a) Pumpe und Saugleitungen über eine äußere
Fülleitung mit Flüssigkeit füllen (Druck 1 bis 2
bar oder 15 bis 30 psi).
b) Die Luft durch die Entlüftungsöffnung an der
Pumpe entweichen lassen.
c) Nach vollständigem Entlüften ist die
Entlüftungsöffnung wieder zu verschließen.
Fülleitung
Entlüftungsöffnung
Auffüllen einer Pumpe im Saugbetrieb mit Fußventil
Auffüllen einer Pumpe im Saugbetrieb
mit Fu β ventil
* Ohne Fußventil:
Das Auffüllen kann mit Hilfe einer
Entlüftungseinrichtung vorgenommen werden.
Fußventile sind bei Flüssigkeiten, die
Feststoffe in Suspension enthalten, nicht zu
empfehlen. Diese Feststoffe könnten sich
zwischen Klappe und Sitz festsetzen.
5.4 Inbetriebnahme der Pumpe
5.4.1 Überprüfen und Vorbereitungen vor der
ersten Inbetriebnahme sowie nach allen
Wartungsarbeiten
Unbedingt erforderlich:
a) Überprüfen, ob alle Dichtungsstopfen in der
Leitung und in der Pumpe fest angezogen
sind.
b) Kontrollieren, da
β
die Motorlager gut
geschmiert sind.
c) Schutzabdeckungen werden am
Pumpenaggregat befestigt geliefert. Für den
Fall, daß diese verändert oder entfernt
wurden, vergewissern Sie sicher, daß alle
wieder sicher befestigt sind.
d) Alle Saugventile öffnen (falls vorhanden).
e) Den Druckschieber und den By-pass des
Rückschlagventils schließen.
f) Überprüfen ob die gesamte Saugleitung und
das Pumpengehäuse vollständig mit
Flüssigkeit gefüllt sind.
g) Sicherstellen, da
β
die Schutzgitter des Motors
nicht verstopft wird oder zu nah einer Mauer
oder einem Hindernis ist.
5.4.2 Erste Inbetriebnahme
Während des Betriebes der Pumpe
müssen alle Schieber in der Saugleitung
vollkommen geöffnet sein. Niemals die Pumpe
trocken laufen lassen. Dies hätte eine sofortige
Blockierung zur Folge.
a) Nur einen kurzen Anlaufimpuls geben und
überprüfen, ob die Drehrichtung dem Pfeil auf
dem Motor entspricht. Falls nicht, die
Stromversorgung unterbrechen und 2 Phasen
vertauschen.
b) Starten Sie den Motor und kontrollieren Sie
den ausgangsseitigen Druck.
c) Ist der Enddruck zufriedenstellend, öffnen Sie
langsam das Auslaßventil.
d) Betreiben Sie die Pumpe nicht länger als
30 Sekunden mit geschlossenem Auslaßventil.
e) Falls saugseitig kein oder ein nur geringer
Druck vorhanden ist, dann stoppen Sie die
Pumpe und sehen Sie im Abschnitt
“Betriebsstörungen” nach, um den Fehler zu
finden.
