146

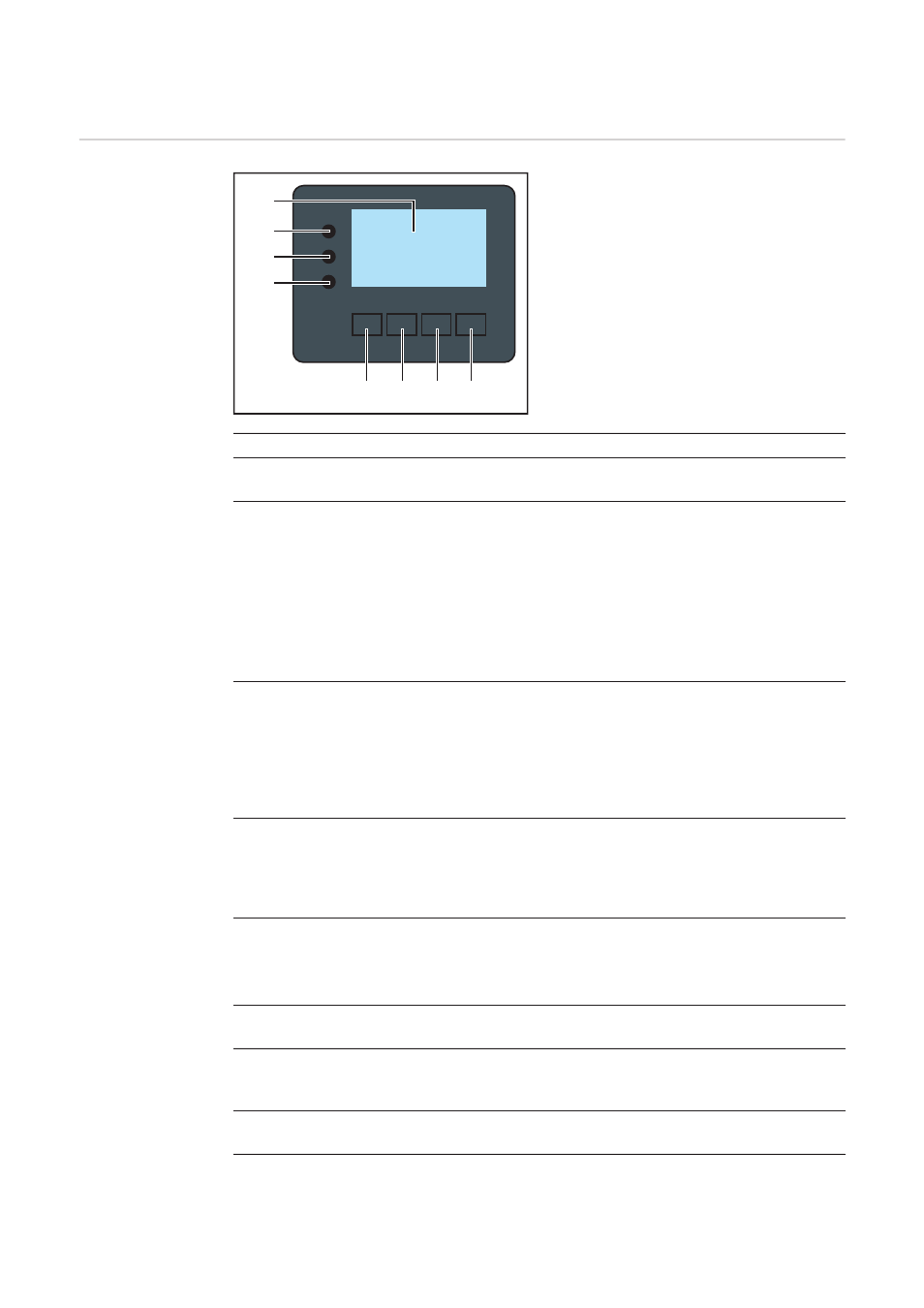

Bedieningselementen en aanduidingen
Bedieningsele-
menten en aan-
duidingen
De toetsen werken capacitief. Aanraking met water kan de werking van de toetsen beïn-
vloeden. Voor een optimale werking van de toetsen eventueel met een doek droogwrijven.
Pos. Beschrijving
(1) Display
voor het weergeven van waarden, instellingen en menu's
Controle- en status-LED's
(2)
LED algemene status
brandt,
-
wanneer op het display een statusaflezing weergegeven wordt (rood bij
fout, oranje bij waarschuwing)
- bij onderbreking van de levering aan het net
- tijdens de behandeling van de storing (de inverter wacht op het verwijderen
of verhelpen van een opgetreden storing)
(3) Startup-LED (oranje)
brandt, wanneer
-
de inverter zich in de automatische startup- of zelftestfase bevindt (zodra
de solarmodules na zonsopgang voldoende vermogen leveren)
- de inverter in het Setup-menu in de stand-bymodus werd geschakeld (=
handmatige uitschakeling van de levering aan het net)
- de software van de inverter geactualiseerd wordt
(4) Bedrijfsstatus-LED (groen)
brandt,
-
wanneer de fotovoltaïsche installatie na de automatische startup-fase van
de inverter storingvrij werkt
- zolang energie aan het stroomnet wordt geleverd
Functietoetsen - vervullen afhankelijk van procedure verschillende functies:
(5)
Toets ‘links/op’
voor navigatie naar links en naar boven
(6) Toets ‘neer/rechts’
voor navigatie naar beneden en naar rechts
(7) Toets ‘Menu / Esc‘
voor het wisselen in het menuniveau
voor het verlaten van het Setup-menu
(8) Toets ‘Enter’
voor het bevestigen van een keuze
(1)
(2)
(3)
(4)
(5) (6) (7) (8)
