82

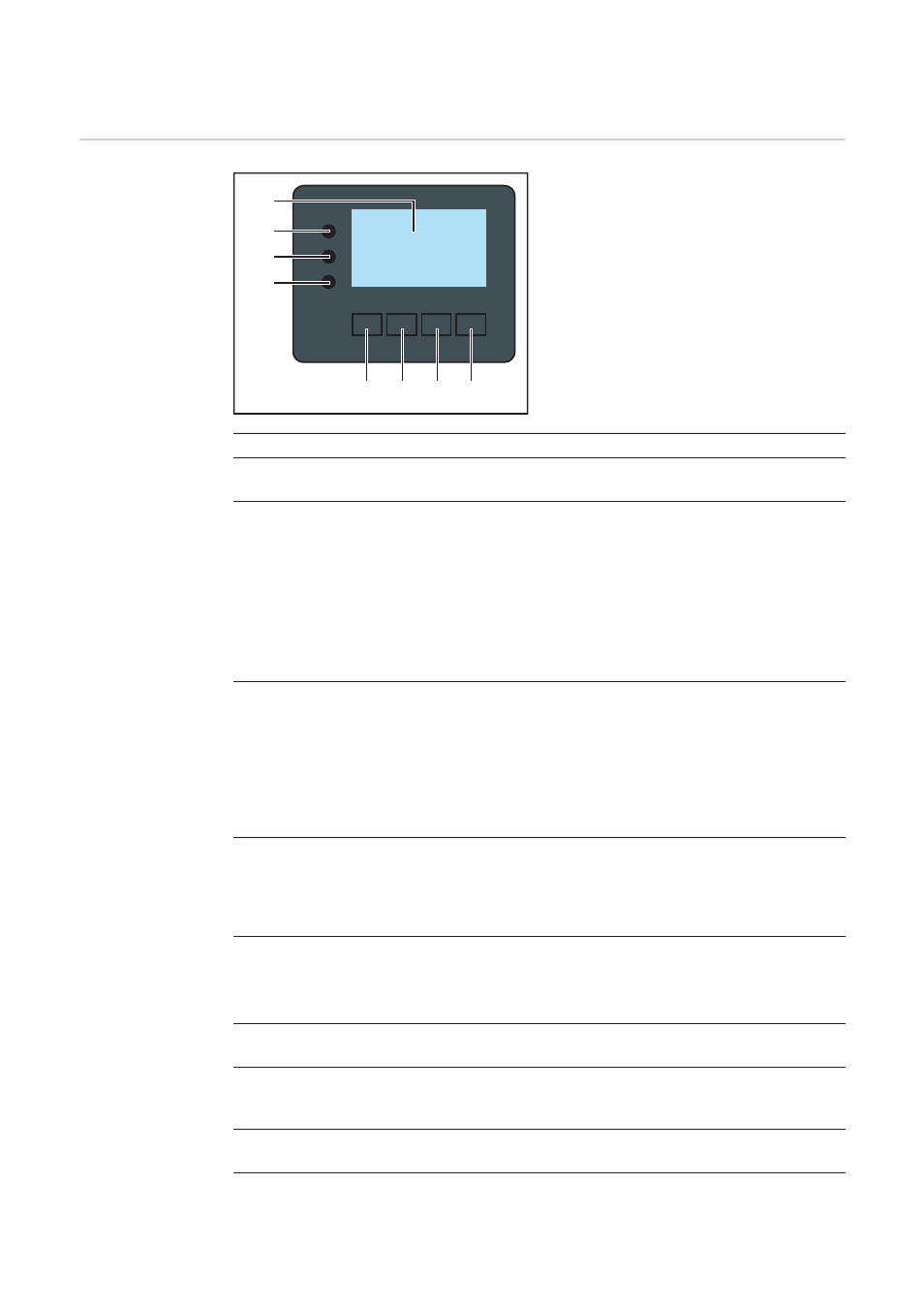

Éléments de commande et voyants
Éléments de com-
mande et indica-
tions
Pos. Description
(1) Écran
pour l'affichage des valeurs, paramètres et menus
LED de contrôle et d'état
(2)
DEL d'état général
allumée,
-
quand un message d'état s'affiche à l'écran (rouge en cas d'erreur, orange
en cas d'avertissement)
- en cas d'interruption du mode d'injection dans le réseau
- durant le traitement d'une erreur (l'onduleur attend une validation ou l'éli-
mination d'une erreur survenue)
(3) DEL de démarrage (orange)
allumée,
-
si l'onduleur est en phase de démarrage ou d'autocontrôle automatique
(dès que les modules solaires délivrent une puissance suffisante après le
lever du soleil)
- si l'onduleur a été commuté en mode Veille dans le menu Setup (= décon-
nexion manuelle du mode d'injection dans le réseau)
- si le logiciel de l'onduleur est en cours de mise à jour
(4) DEL d'état de fonctionnement (verte)
allumée,
-
si l'installation photovoltaïque fonctionne sans problème après la phase de
démarrage automatique de l'onduleur
- tant que le mode d'injection dans le réseau se déroule
Touches de fonction – différentes fonctions au choix :
(5)
Touche « gauche/haut »
pour la navigation vers la gauche et vers le haut
(6) Touche « bas/droite »
pour la navigation vers le bas et vers la droite
(7) Touche « Menu/Echap »
pour passer au niveau menu
pour quitter le menu Setup
(8) Touche « Entrée »
pour confirmer une sélection
(1)
(2)
(3)
(4)
(5) (6) (7) (8)
