Nach einer Abschaltung auf Grund von Überstrom oder Unterspannung versucht der
Wechselrichter alle 5 Sekunden die Energieversorgung im Fronius Solar Net wieder her-
zustellen, solange der Fehler anliegt.

Ist der Fehler behoben, wird das Fronius Solar Net innerhalb von 5 Sekunden wieder mit
Strom versorgt.

Beispiel

Aufzeichnung und Archivierung der Wechselrichter- und Sensordaten mittels Fronius Da-
tamanager und Fronius Sensor Box:

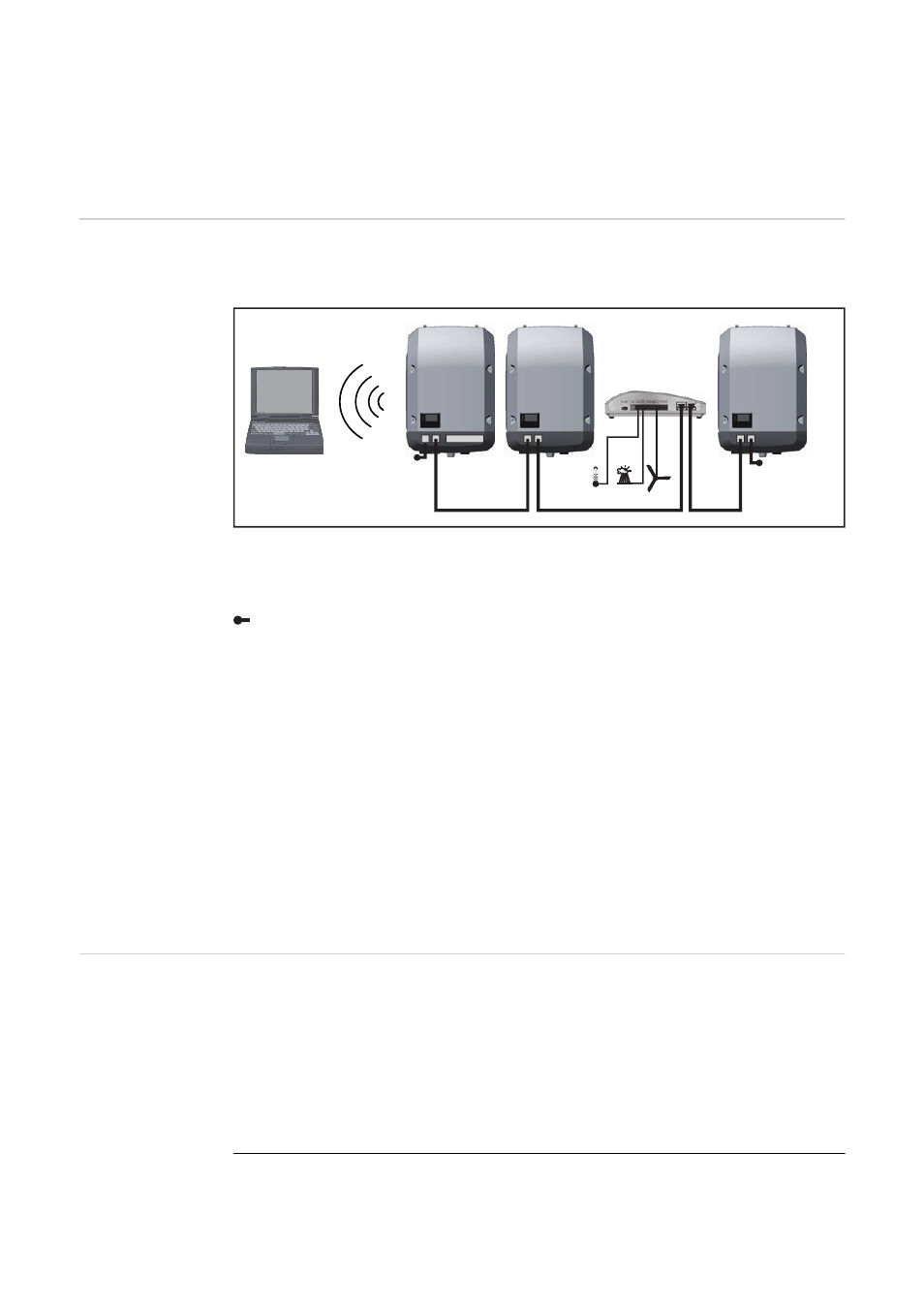

Daten-Netzwerk mit 3 Wechselrichtern und einer Fronius Sensor Box:
- Wechselrichter 1 mit Fronius Datamanager
- Wechselrichter 2 und 3 ohne Fronius Datamanager!

Die externe Kommunikation (Solar Net) erfolgt am Wechselrichter über den Datenkommu-
nikations-Bereich. Der Datenkommunikations-Bereich enthält zwei RS 422 Schnittstellen
als Ein- und Ausgang. Die Verbindung erfolgt mittels RJ45-Steckern.

WICHTIG! Da der Fronius Datamanager als Datalogger fungiert, darf kein anderer Daten-
logger im Fronius Solar Net Ring sein.
Pro Fronius Solar Net Ring nur ein Fronius Datamanager!
Fronius Symo 3 - 10 kW: Alle übrigen Fronius Datamanager ausbauen und das freie Op-
tionskarten-Fach mit der bei Fronius optional erhältlichen Blindabdeckung (42,0405,2020)
verschließen oder einen Wechselrichter ohne Fronius Datamanager verwenden (light-Ver-
sion).
Fronius Symo 10 - 20 kW, Fronius Eco: Alle übrigen Fronius Datamanager ausbauen und
das freie Optionskarten-Fach durch den Austausch der Abdeckung (Artikelnummer -
42,0405,2094) verschließen oder einen Wechselrichter ohne Fronius Datamanager ver-
wenden (light-Version).

Erklärung der
Multifunktions-
Stromschnittstel-
le

An die Multifunktions-Stromschnittstelle können verschiedene Beschaltungs-Varianten
angeschlossen werden. Diese können aber nicht gleichzeitig betrieben werden. Falls zum
Beispiel ein S0-Zähler an die Multifunktions-Stromschnittstelle angeschlossen wurde,
kann kein Signalkontakt für Überspannungs-Schutz angeschlossen werden (und umge-
kehrt).

Pin 1 = Messeingang: max. 20 mA, 100 Ohm Messwiderstand (Bürde)
Pin 2 = max. Kurzschluss-Strom 15 mA, max. Leerlaufspannung 16 V DC oder GND

= Endstecker

1

2

3

IN

OUT

°C

W/m²

m/s

IN

OUT

IN

OUT

Sensor Box

WLAN

* Fronius Datamanager

*

IN

OUT
