Fronius Symo x.x-3-S Benutzerhandbuch
Seite 20
18
(7)
I/Os
digitale Ein- und Ausgänge
Modbus RTU 2-Draht (RS485):
D-
Modbus Daten -
D+
Modbus Daten +
Int./ext. Versorgung
-
GND
+
U
int
/ U
ext
Ausgang der internen Spannung 12,8 V
oder
Eingang für eine externe Versorgungsspannung
>12,8 - 24 V DC (+ 20 %)
Digitale Eingänge: 0 - 3, 4 - 9
Spannungspegel: low = min. 0 V - max. 1,8 V; high = min. 3 V - max. 24 V Dc (+ 20
%)
Eingangsströme: je nach Eingangsspannung; Eingangswiderstand = 46 kOhm
Digitale Ausgänge: 0 - 3
Schaltvermögen bei Versorgung durch die Fronius Datamanager 2.0 Steckkarte:
3,2 W in Summe für alle 4 digitalen Ausgänge
Schaltvermögen bei Versorgung durch ein externes Netzteil mit min. 12,8 - max. 24
V DC (+ 20 %), angeschlossen an Uint / Uext und GND: 1 A, 12,8 - 24 V DC (je nach
externem Netzteil) pro digitalem Ausgang

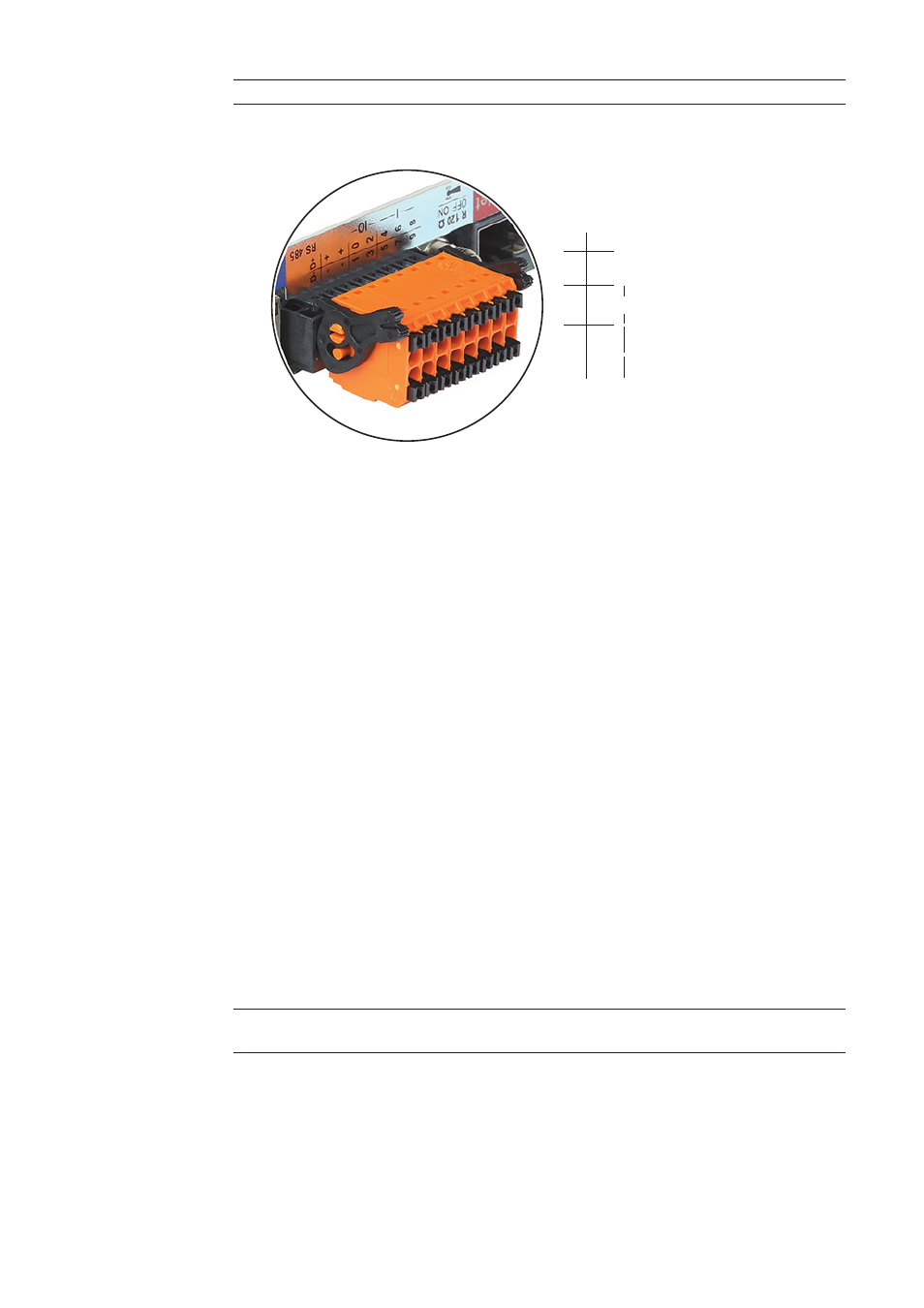

Der Anschluss an die I/Os erfolgt über den mitgelieferten Gegenstecker.
(8)
Antennensockel
zum Aufschrauben der WLAN Antenne
Nr. Funktion
D-
-
-
1
3
5
7
9
D+
+
+
0
2
4
6
8
I IO RS485
