14
HPRXD Short Torch Betriebsanleitung 808891
1 – Spezifikationen

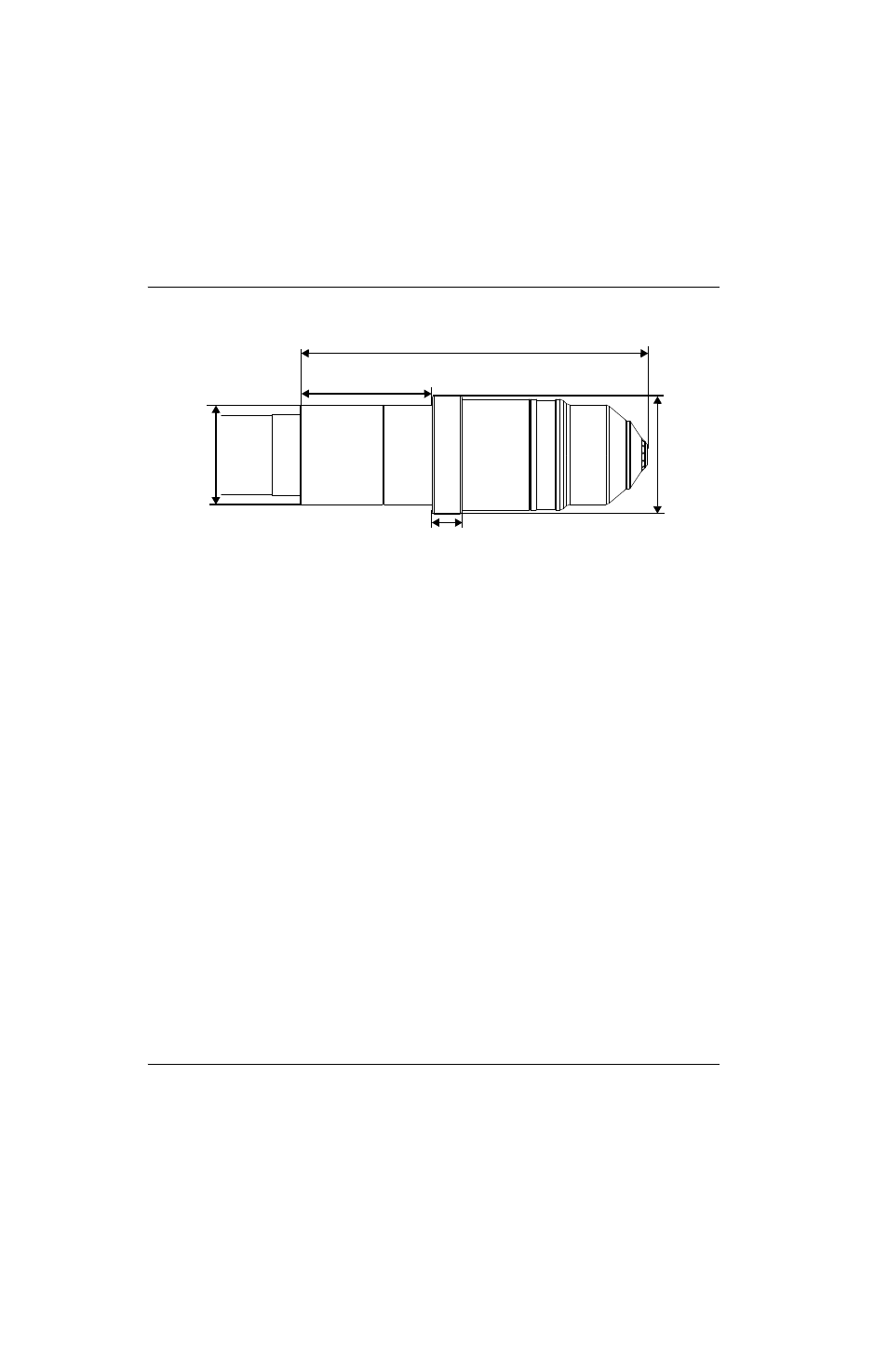

Abb. 4 – Brennerabmessungen
* Diese Abmessung hängt von der Art der eingebauten Verschleißteile ab. Auf der oben gezeigten Abbildung sind HPR
260- A-Verschleißteile eingebaut.
Die Abmessungen in
Abb. 4 gelten für die meisten Konfigurationen von Verschleißteilen für Fasenschnitte.
17,7 cm*
5,05 cm
6,71 cm
6,05 cm
1,52 cm
