HPRXD Short Torch Betriebsanleitung 808891 21
2 – Installation
2. Schließen Sie das andere Ende der Verteilerkastenleitung an die Zündkonsole an.

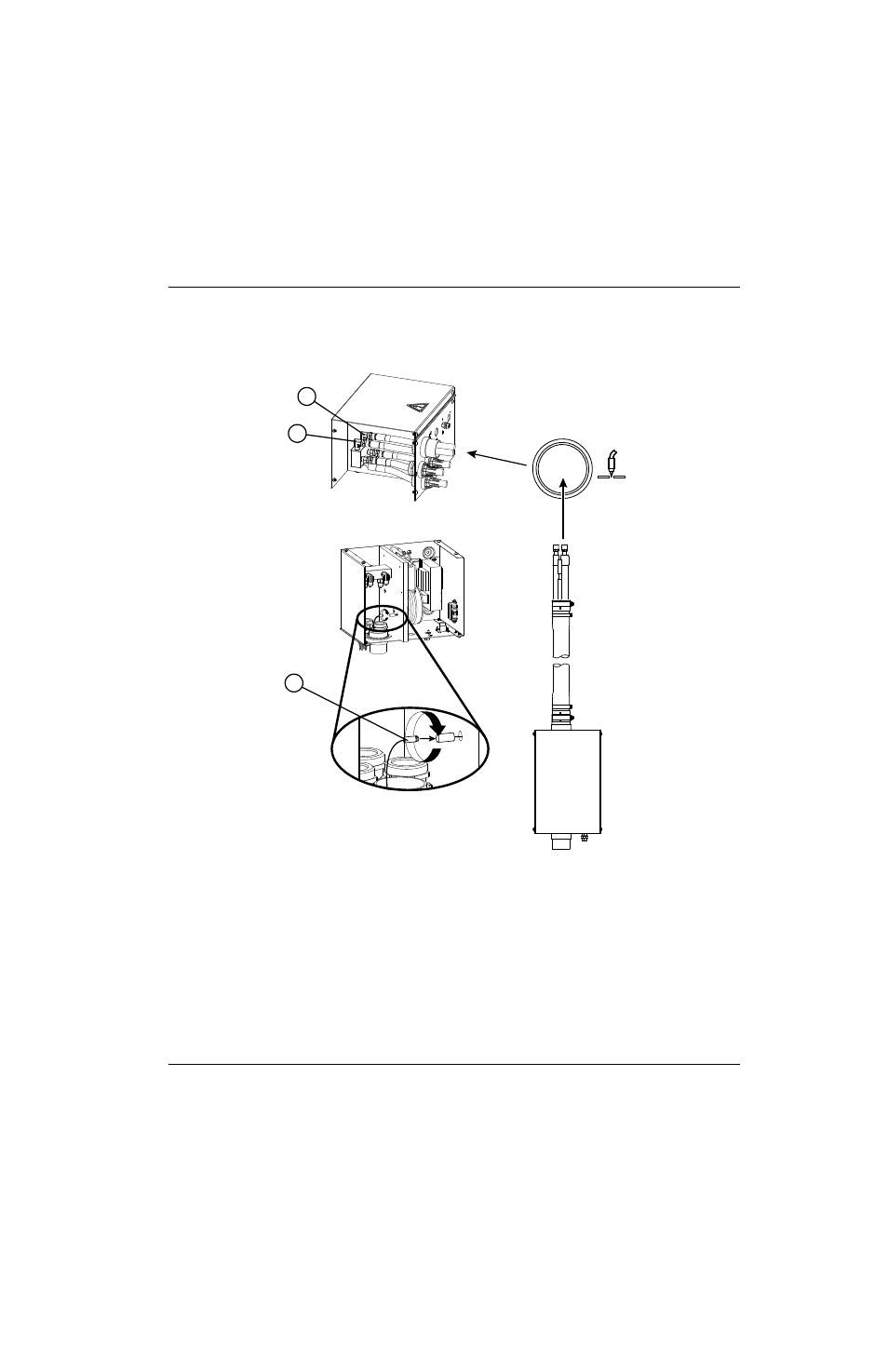

Abb. 10
1
2
3
1 Kühlmittel-Versorgungsschlauch (grün)
2 Kühlmittelrücklaufschlauch (rot)
3 Pilotlichtbogenkabel (gelb)
