20 HPRXD Short Torch Betriebsanleitung 808891
2 – Installation
Die Leitungen anschließen
 Die Anschlüsse nicht zu fest anziehen.
Verteilerkasten zur Zündkonsole
1. Schließen Sie ein Ende der Verteilerkastenleitung an den Verteilerkasten an.
 Die Leitung kann an beide Enden des Verteilerkastens angeschlossen werden.

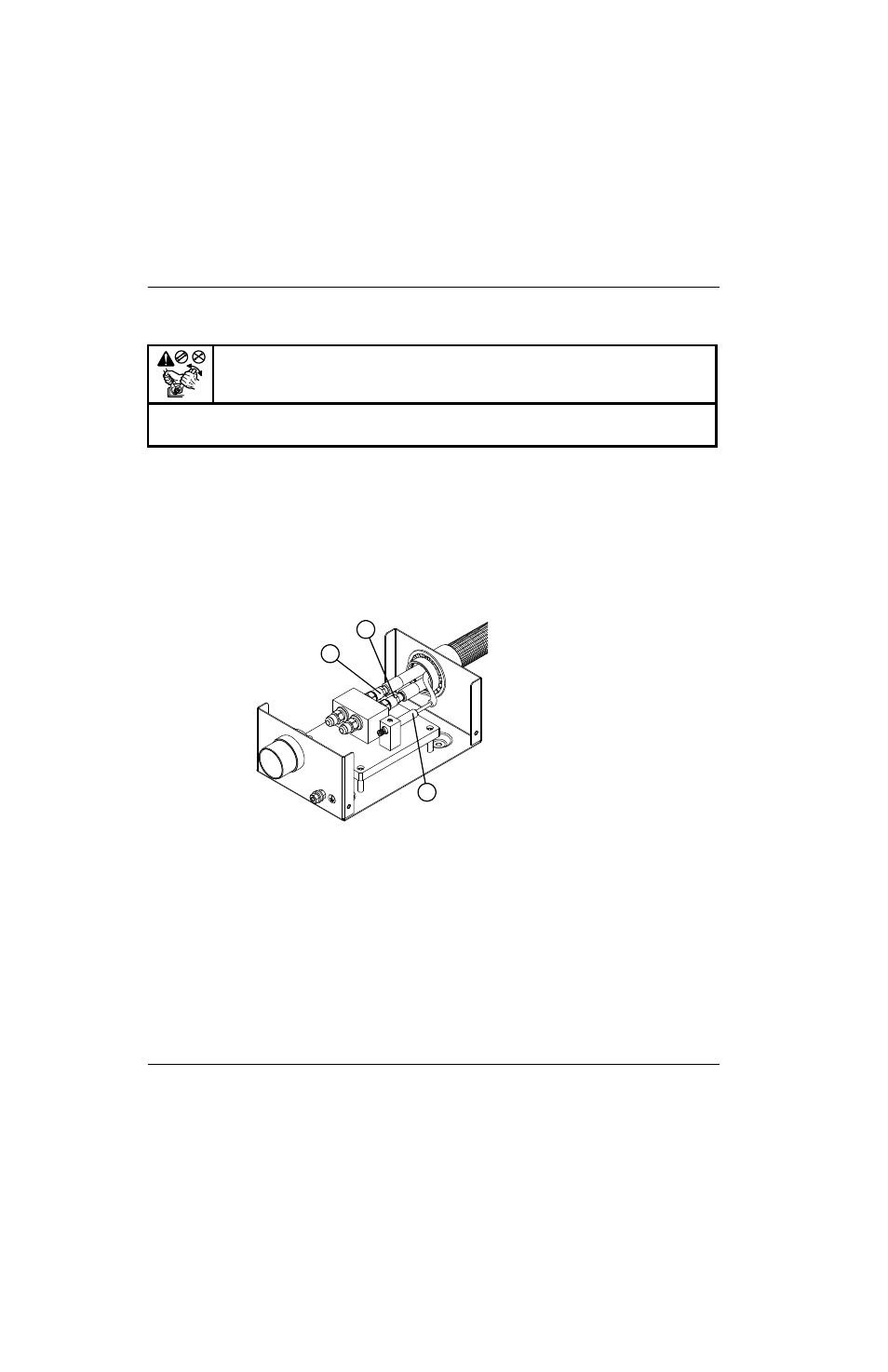

Abb. 9
VORSICHT!
Verwenden Sie immer 2 Schraubenschlüssel, damit die in diesen Verfahren beschriebenen
Anschlüsse ordnungsgemäß gelöst und angezogen werden.
Von der Zündkonsole
2
3
1
1 Kühlmittel-Versorgungsschlauch (grün)
2 Kühlmittelrücklaufschlauch (rot)
3 Pilotlichtbogenkabel (gelb)
