24 HPRXD Short Torch Betriebsanleitung 808891
2 – Installation

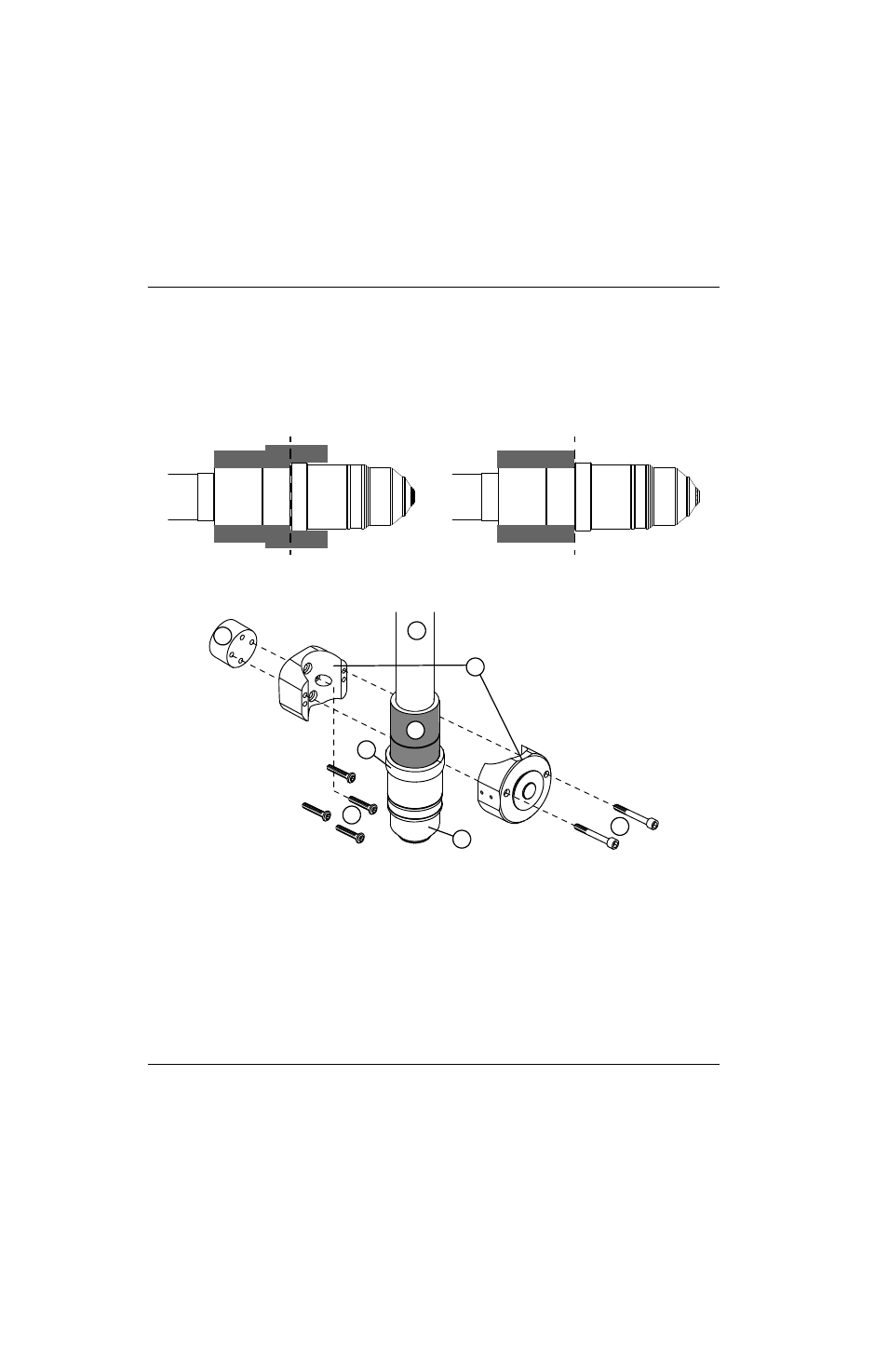

Montage des Brenners
Den Brenner nur an die Montagefläche montieren. (Siehe Abb. 15 zur Lage der Montagefläche.) Der Isolator trennt die
Montagehalterung und den Brennerkörper, um die Lichtbogenbildung zu vermeiden. Nach dem Isolator keine
Montagehalterung aus einem leitfähigen Material verwenden. Siehe
Abb. 14 für Beispiele für richtige und falsche
Montage.
Abb. 14
Abb. 15
* Verschleißteile sind im Lieferumfang der Brennerbaugruppe nicht enthalten. Verschleißteile müssen separat bestellt werden.
Je nach Ihrer Anwendung bietet Hypertherm eine passende Montagehalterung für Ihren Brenner an. Siehe
Montagehalterung auf Seite 29. Verwenden Sie Ihre Montagehalterung für den Brenner und beachten Sie die Anleitung
des Herstellers zur Montage des Brenners in die Montagehalterung.
Falsch Richtig
1
2
3
4
5
6
7
8
1 Abstandhalter
2 Montagefläche (grau)
3 Isolator (Hier nicht montieren.)
4 Schrauben für Abstandhalter (4)
5 Verschleißteile*
6 Schrauben für Halterung (2)
7 Montagehalterung
8 Brennerschlauchpaket
