HPRXD Short Torch Betriebsanleitung 808891
2 – Installation
Kurzer Brenner mit integriertem Schlauchpaket zum Verteilerkasten
1. Schließen Sie den kurzen Brenner mit integriertem Schlauchpaket an den Verteilerkasten an.
Das Brennerschlauchpaket kann an beide Enden des Verteilerkastens angeschlossen
werden.

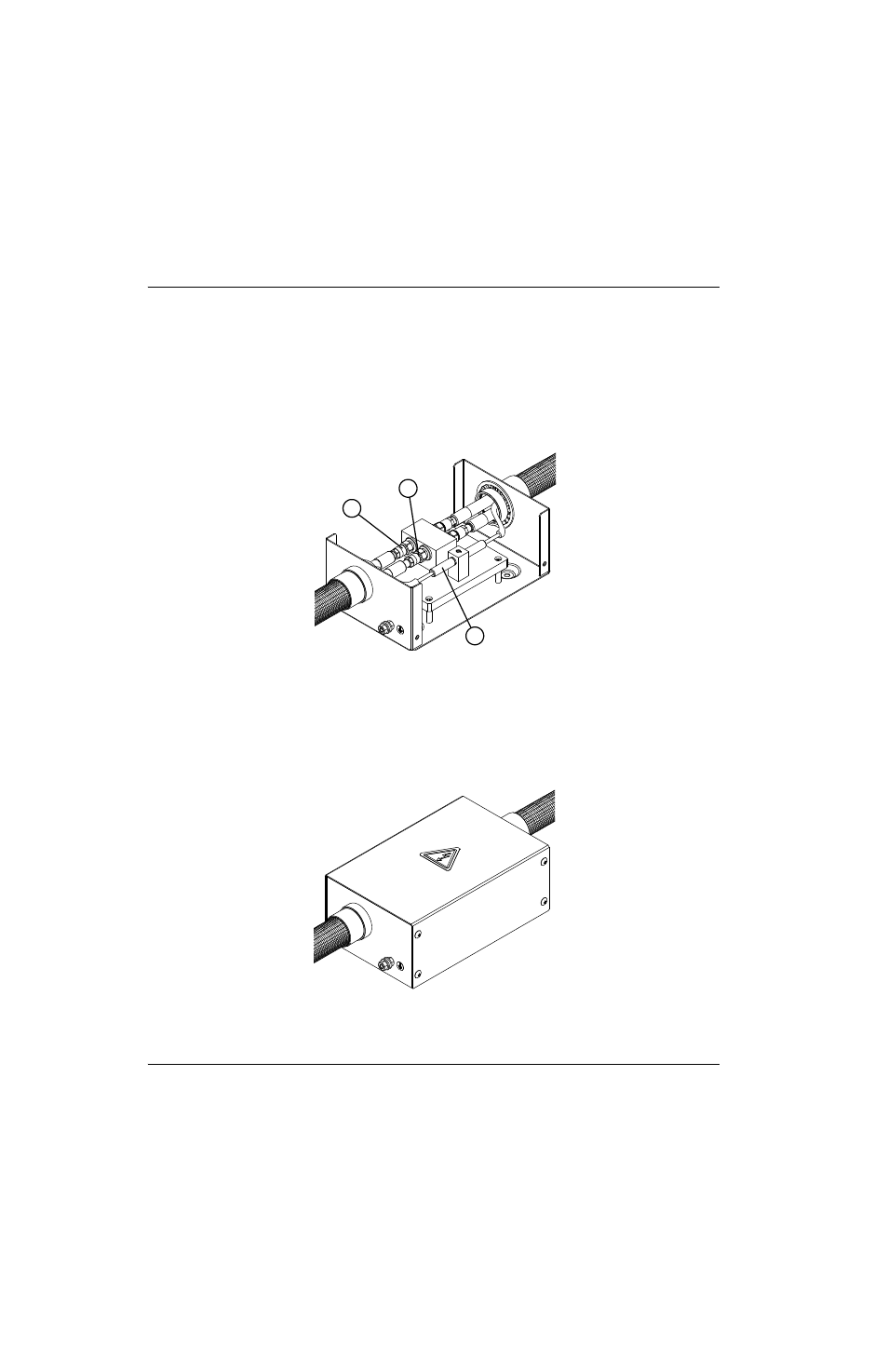

Abb. 11
2. Die Abdeckung des Verteilerkastens anbringen.
Abb. 12
Vom Brenner
Von der Zündkonsole
2
3
1
1
Kühlmittel-Versorgungsschlauch (grün)
2
Kühlmittelrücklaufschlauch (rot)
3
Pilotlichtbogenkabel (gelb)
