Seite 135
ERSATZTEILELISTE
6
HT4400
Betriebsanleitung
6-13
Empfohlene Ersatzteile
Stromquelle
Seite (Ref.)
mit Abbildung
Teilnummer
Beschreibung
Kennzeichnung
Menge
des Teils
005149
Light Bulb, 120 VAC
LT1, LT2
2
6-2
027080
Fan: 225 cfm, 120 VAC, 50-60 Hz
M1-M4, M6
1
6-2
027079
Fan: 450-550 cfm, 120 VAC, 50-60 Hz
M5, M7
1
6-2
041589
PCB Assy: Relay
PCB4
1
6-2
041644
PCB Assy: µP Control
PCB2
1
6-2
129160
CH100-CE/LVD Chopper Assembly
CH1-CH4
1
6-3
008317
Fuse: 125A 250V
F1-F4
4
6-4
041610
PCB Assy: Power Distribution
PCB1
1
6-5
109004
Current Sensor: Hall, 100A=4V
CS1-CS4
2
6-5
003217
Contactor: 185A, 3-Phase, 120 VAC
CON1
1
6-6
003218*
Contactor: 265A, 3-Phase, 120 VAC
CON1
1
6-6
003152
Circuit Breaker: 3-Phase
CB1
1
6-6
* Nur bei 200 V-Stromquellen verwendet
Zündkonsole
Seite (Ref.)
mit Abbildung
Teilnummer
Beschreibung
Kennzeichnung
Menge
des Teils
128510
Kit: Filter Capacitor Replacement
C1
1
6-7
027648
Ignition Module
SSI1
1
6-7

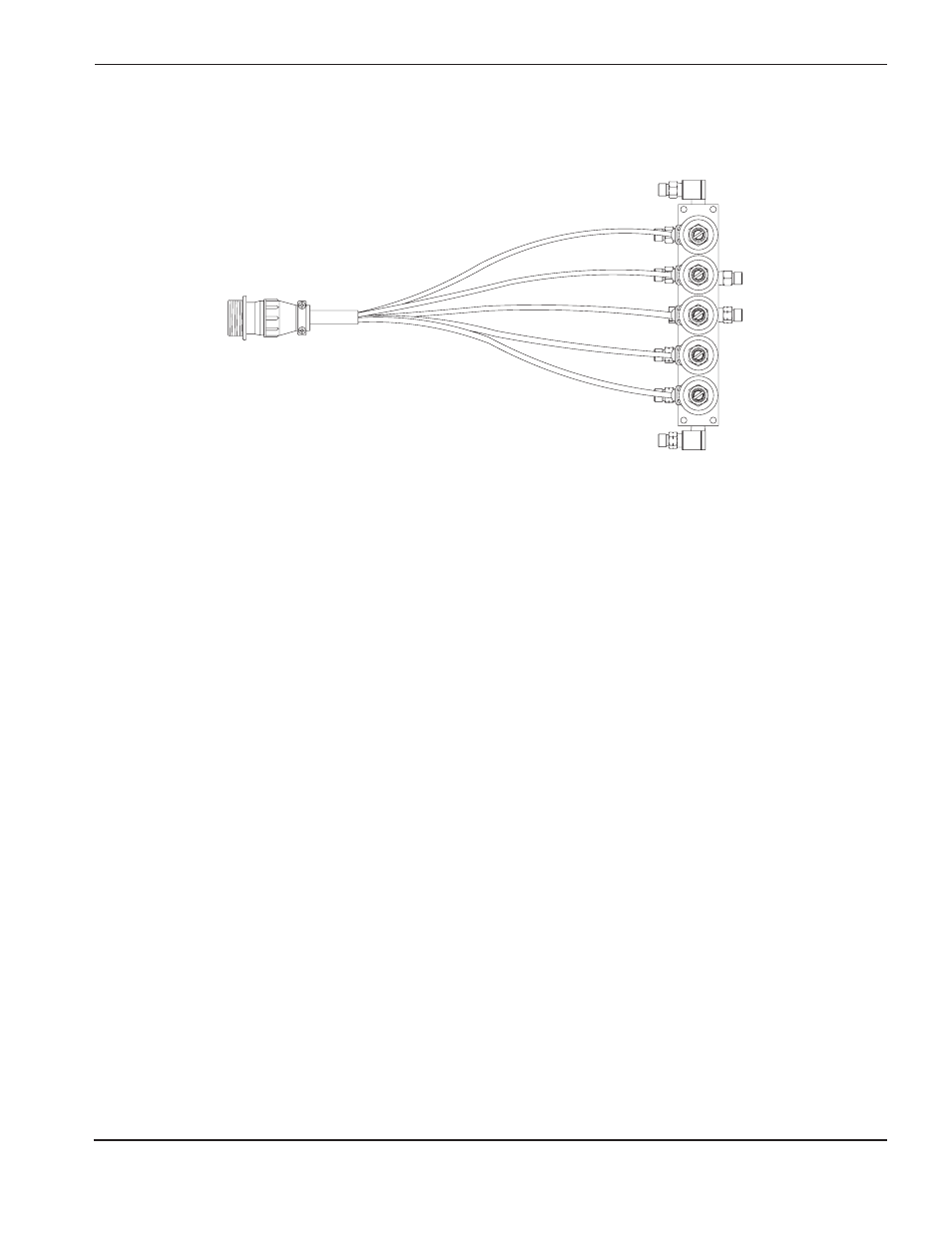

Ventilblock, kpl. – 077035
