BEDIENUNG
1
4-4
HT4400
Betriebsanleitung
Statusanzeigen auf der Gaskonsole
Die Fehlercodes, die auf der Statusanzeige erscheinen können, sind in Abschnitt 5 Behebung von Fehlercodes
erläutert.
Codes, die die Inbetriebnahme der Anlage zum Schneiden verhindern, sind:
CT – Chopper-Temperatur zu hoch
FS – Kühlmittelflußfehler – Siehe Nach der Inbetriebnahme in Abschnitt 3
PC, PP, SC oder SP – Betriebs-/Vorströmungsdrücke für Plasma- oder Sekundärgas nicht innerhalb des
Spezifikationsbereichs
TT – Temperatur des Haupttransformators zu hoch
VO – Netzspannung weicht um mehr als +/- 15% vom Spezifikationsbereich ab
VS – Ventilwahlschalter steht nicht auf RUN (Betrieb)
WT – Kühlmitteltemperatur zu hoch
SS – Startsignalfehler
Die oben aufgeführten Fehlerzustände müssen behoben werden, bevor mit dem Plasmaschneiden begonnen
werden kann. Wenn die Anlage ordnungsgemäß eingestellt ist, wird der Code OK im Statusfenster angezeigt,
nachdem das START-Signal erteilt wurde. Siehe Abschnitte Spezifikationen, Inbetriebnahme und Wartung in
diesem Handbuch bzgl. der richtigen Installation der Anlage und Einhaltung aller Betriebsanforderungen.
Codes, die den Schneidvorgang der Anlage unterbrechen, sind alle oben aufgeführten Codes sowie:
CA – Stromverlust am Chopper Nr. 1 und/oder Chopper Nr. 2
Cb – Stromverlust am Chopper Nr. 3 und/oder Chopper Nr. 4
Hd – HALT-Zeitüberschreitung
PL – Phasenverlustfehler
Rd – Stromabsenkungsfehler
RU – Stromerhöhungsfehler
XF – Keine Lichtbogenübertragung

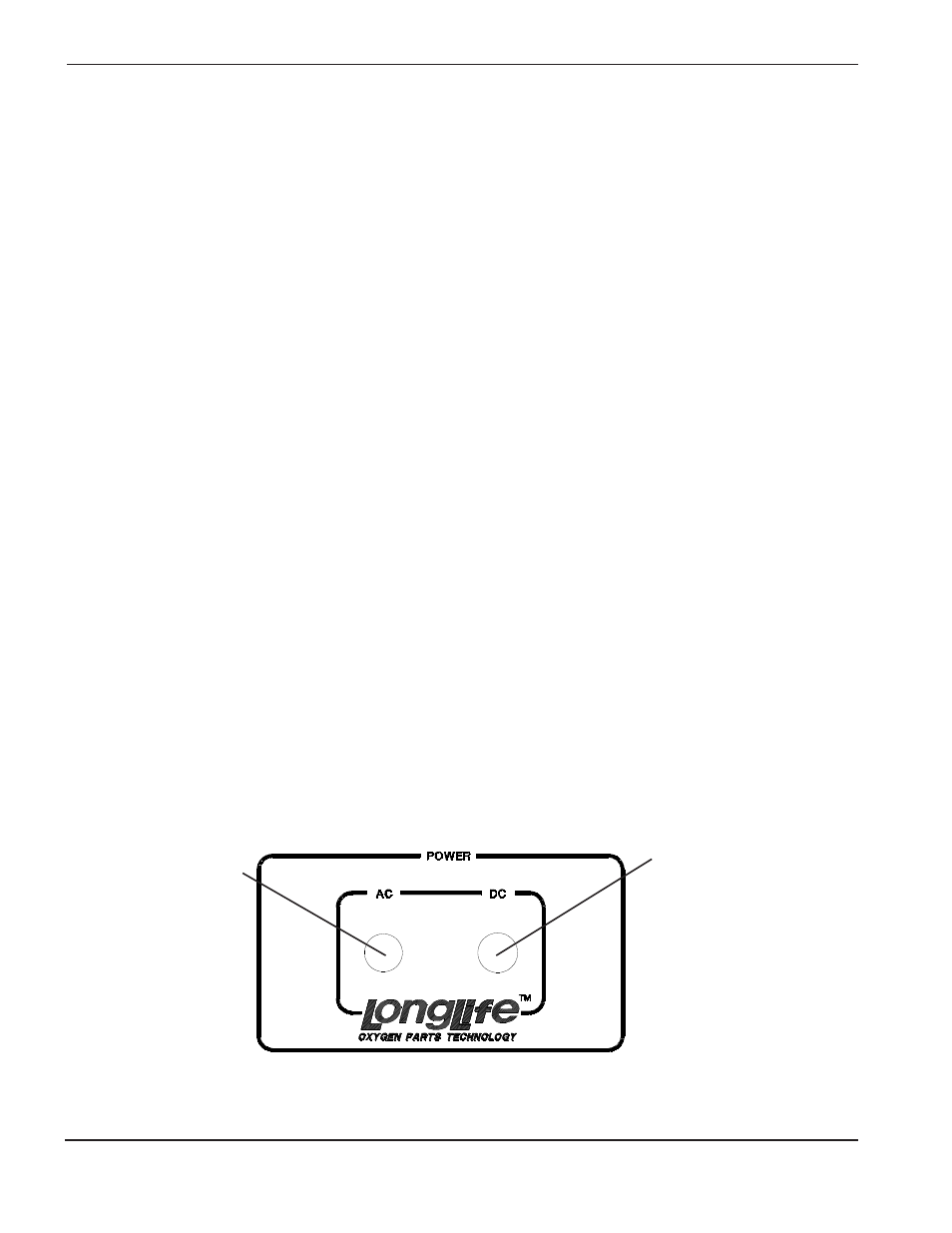

Stromquelle
Vorderseite
AC-Anzeige
Leuchtet auf, wenn der
Einschaltvorgang
abgeschlossen ist.
DC-Anzeige
Leuchtet auf, wenn der
Hauptschütz schließt; gibt an,
daß Gleichstrom zum
Brenner fließt.
