SPEZIFIKATIONEN
7
HT4400
Betriebsanleitung
2-7
0
0
Abmessungen und Gewicht
Breite
305 mm
Höhe
159 mm
Tiefe
286 mm
Gewicht
9,3 kg
Zündkonsole – 078088

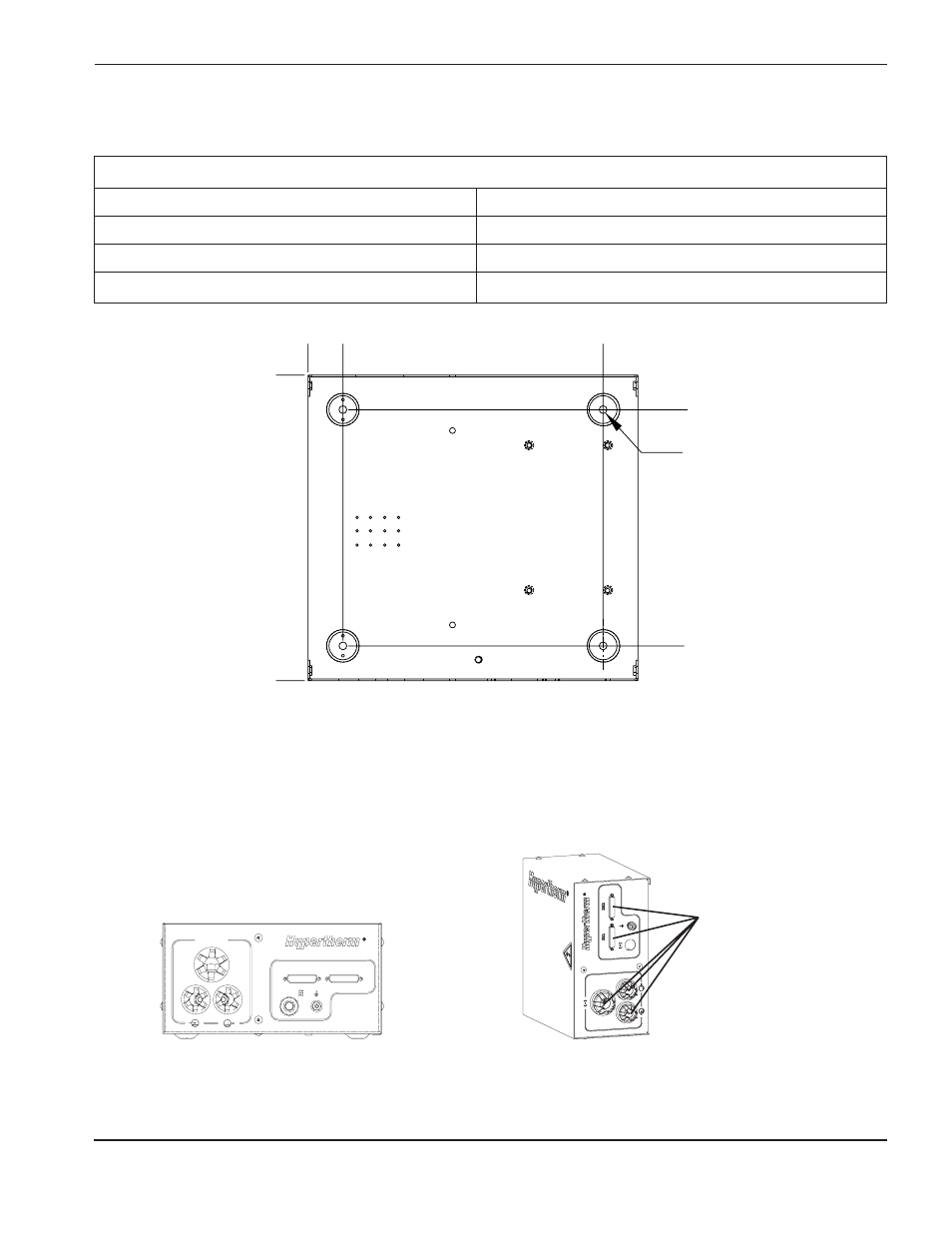

Abmessungen – Zündkonsole (Ansicht von unten)
Vertikale Installation
Horizontale Installation
1.25" (32 mm)
10.63" (270 mm)
11.0"
(279 mm)
9.75" (248 mm)
1.25" (32 mm)
0.28" (7 mm)
Durchmesser
(insg. 4)
Hypertherm empfiehlt, die Zündkonsole entweder horizontal oder vertikal zu installieren. Die Stromquelle und
Wasserkühleranschlüsse wie abgebildet nach außen positionieren.
Stromversorgung und
Kühleranschlüsse
