WARTUNG
6
5-16
HT4400
Betriebsanleitung
Schütz
CON1
Anmerkung: Filter nur bei 400 VAC
CE-Stromquellen
Glimmlampe
WARNUNG
Am Schaltschütz ist Netzspannung vorhanden, wenn der Hauptschalter in EIN-Stellung ist, selbst
wenn sich der Netz-Trennschalter an der Stromquelle in AUS-Stellung befindet. Beim Messen der
Primärspannung in diesen Bereichen äußerst vorsichtig vorgehen. Die an Reihenklemmen und
Schützen anliegenden Spannungen können schwere oder tödliche Verletzungen verursachen!
Strommeßpunkte – Alle Spannungen

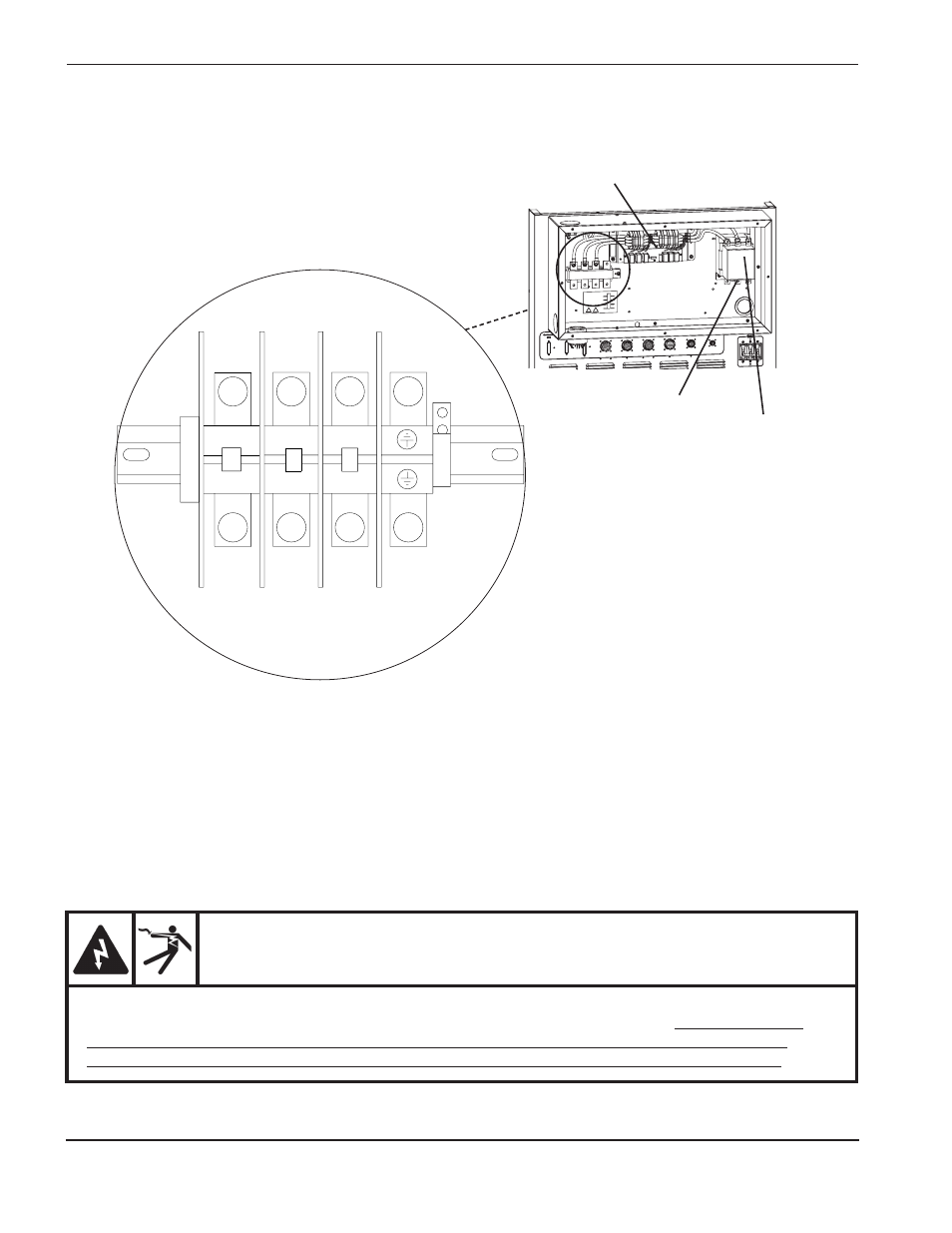

5. Die Spannung zwischen den Klemmen W, V und U an TB5 im hinteren Teil der Stromquelle messen. Siehe
Abbildung oben. Siehe auch Verdrahtungsdiagramm in Abschnitt 7, wenn erforderlich. Die Spannung zwischen
jeweils 2 der 3 Klemmen muß der Netzspannung entsprechen. Ist dies nicht der Fall, die Hauptstromzufuhr
unterbrechen und die Anschlüsse, das Netzkabel und die Sicherungen am Hauptschalter prüfen. Defekte
Komponenten ggf. reparieren und/oder ersetzen.
U U
V V
W W
TB5T
B
5
