Einstellen des Lenkers
Die Street Machine Gt wird serienmäßig mit
einem Untenlenker ausgeliefert. Der Lenker
befindet sich dabei unter den Beinen.
Der Lenker wird über einen Vorbau mit der
Vorderrad-Gabel verbunden.
Seit Mitte 2002 verwenden wir ausschließlich
einen Vorbau, der außen auf das Gabelschaft-
rohr geklemmt wird und gleichzeitig das
Steuerkopflager fixiert (sog. „A-Head-Vorbau“)
Einstellen des Lenkers
Ausrichten des Vorbaus - A-Head Vorbau
Beim A-Head-Vorbau wird der Vorbau außen
auf das Gabelschaftrohr geschoben und mit
den beiden Klemmschrauben geklemmt.
Gleichzeitig fixiert der Vorbau damit das
Steuerkopflager.
Ausrichten des Vorbaus
Wenn sie den bereits montierten Vorbau ledig-
lich parallel zum Vorderrad ausrichten möch-
ten, brauchen Sie die Einstellschraube an der
Abdeckkappe nicht zu lösen.
Setzen Sie sich auf das Rad, halten Sie das
Vorderrad mit den Füßen fest, und richten Sie
den Vorbau parallel zum Vorderrad aus.
Anschließend ziehen sie die beiden
Klemmschrauben abwechselnd mit 8–10 Nm
fest. Überprüfen Sie die sichere Klemmung, in-
dem Sie versuchen, den Vorbau gegen das
Vorderrad zu verdrehen. Überprüfen Sie das
Lagerspiel des Steuerkopflagers, s.u.
Gefahr! Das Verstellen des Vorbaus verlangt
Einstellungsarbeiten am Steuerkopflager und
birgt bei Montagefehlern Unfallgefahren.
Lassen Sie diese Arbeit bei Unsicherheit von
Ihrem Fachhändler ausführen.
Gefahr! Die oben in der Abdeckkappe be-
findliche Imbusschraube dient dazu, das Spiel
des Steuerkopflagers einzustellen. Mit dieser
Schraube kann der Vorbau keinesfalls ver-
drehsicher am Gabelschaft geklemmt wer-
den.Vergewissern Sie sich, dass Sie nach al-
len Arbeiten am Vorbau die beiden außen lie-
genden Klemmschrauben wie vorgeschrie-
ben angezogen haben.Andernfalls kann sich
der Vorbau während der Fahrt verdrehen.
Dies kann zu Unfällen führen.

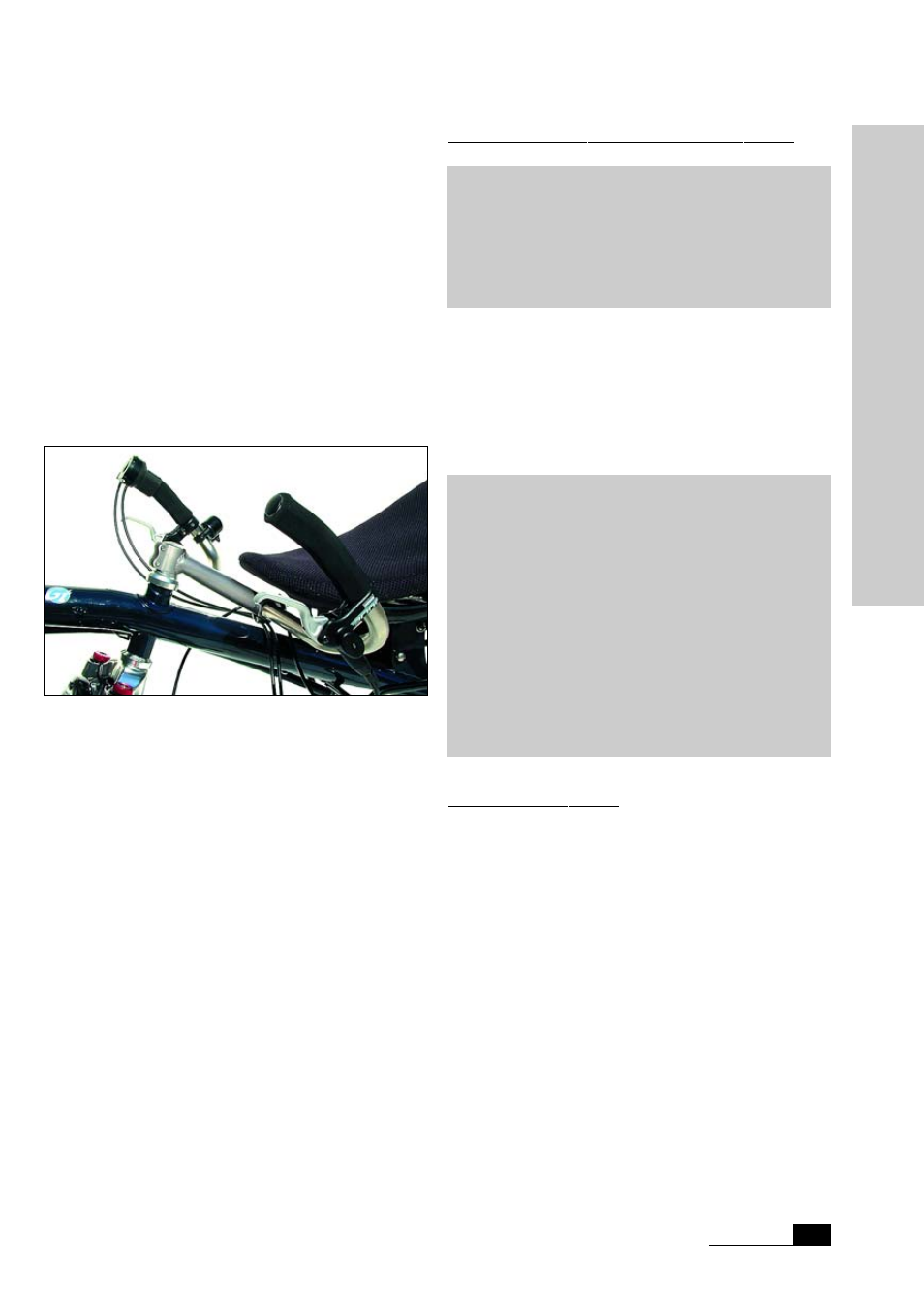

Der Lenker wird über den Vorbau mit der Gabel verbunden. Die
Klemmverbindung zur Gabel erfolgt über die beiden seitlichen
Schrauben.
