Konfiguration der Stromquelle
2-10 powermax
65/85 Betriebsanleitung
Installation eines einphasigen Netzkabels

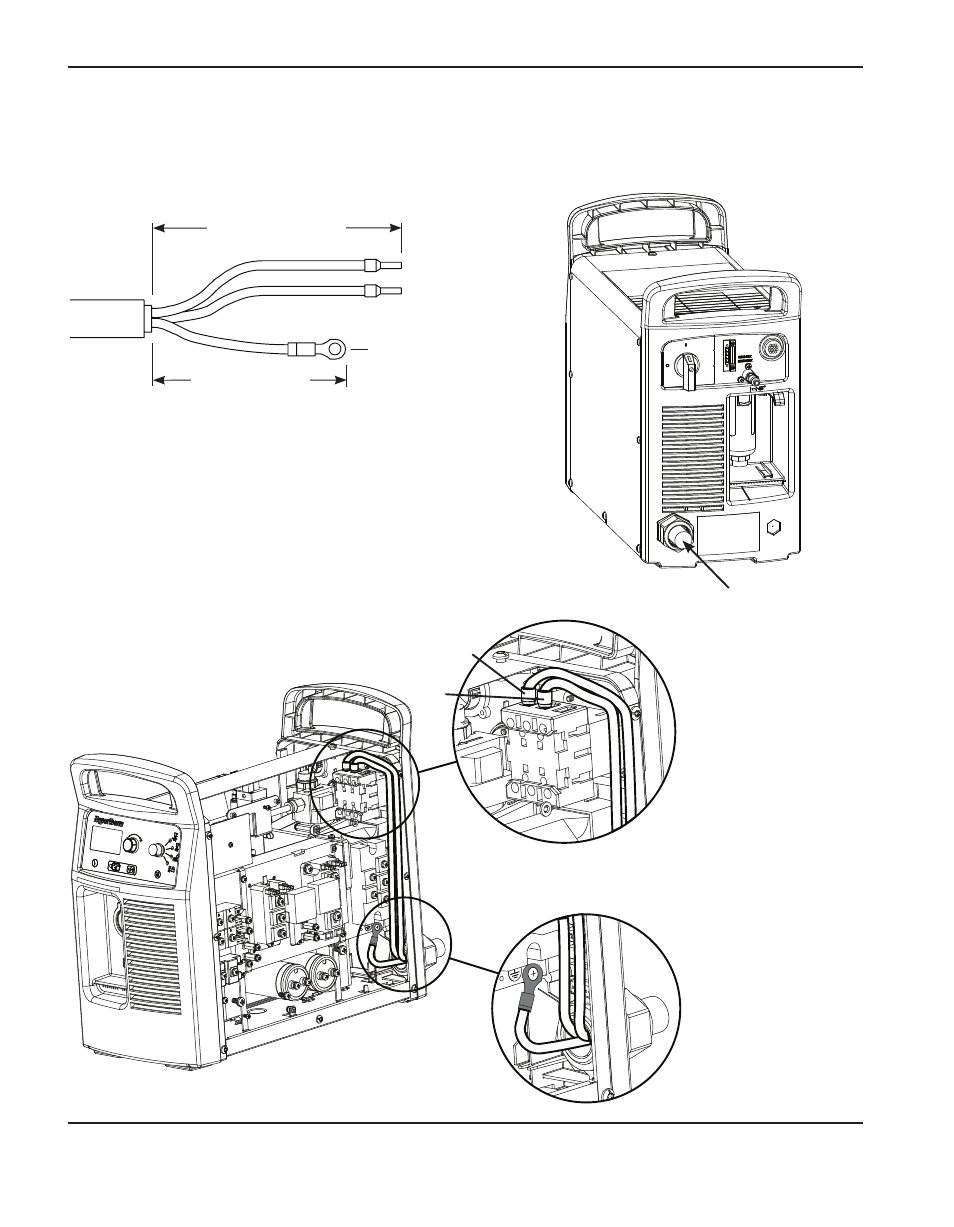

Die Drähte des Netzkabels wie gezeigt abisolieren und vorbereiten.
L1
L2
Masseanschluss
Nr.10
368 mm
152 mm
L1
L2
Netzschalter
Masseschraube
Leitung durch
Zugentlastung führen
und befestigen
