BRENNERKONFIGURATION
powermax
65/85
Betriebsanleitung
3-19
Anschließen eines optionalen Maschinenschnittstellenkabels
Die Powermax65- und Powermax85-Stromquellen sind werksseitig mit einem optionalen
Spannungsteiler mit fünf Stellungen ausgestattet, der ohne Werkzeug sicher angeschlossen
werden kann. Der integrierte Spannungsteiler sorgt für eine verminderte Lichtbogenspannung von
20:1, 21,1:1, 30:1, 40:1 und 50:1 (maximale Ausgangsspannung 18 V). Eine optionale Steckdose
an der Rückseite der Stromquelle ermöglicht den Zugriff auf die niedrigere Lichtbogenspannung
sowie Signale für Lichtbogenübertragung und Plasmastart.
Anmerkung: Der Spannungsteiler ist werksseitig auf 50:1 voreingestellt. Zur Auswahl
einer anderen Einstellung siehe 3-22 Einstellen des Spannungsteilers mit fünf
Vorsicht: Der werksseitig installierte interne Spannungsteiler liefert
im Leerlaufzustand einen Höchstwert von 18 V. Dies ist ein
impedanzgeschützter Schutzkleinspannungsausgang, der unter normalen
Bedingungen an der Maschinenschnittstellensteckdose und unter
Einzelstörfallbedingungen an der Maschinenschnittstellenverdrahtung
vor Stromschlag-, Energie- und Brandgefahr schützt. Der Spannungsteiler
ist nicht fehlertolerant und Schutzkleinspannungsausgänge entsprechen
nicht den Sicherheitsanforderungen für Schutzkleinspannung zum
Direktanschluss an Computer.
Hypertherm bietet mehrere verschiedene Maschinenschnittstellenkabel für den Powermax65 und
Powermax85:
• Zur Verwendung des für eine verminderte Lichtbogenspannung sorgenden integrierten
Spannungsteilers zusätzlich zu Signalen für Lichtbogenübertragung und Plasmastart:
- Verwenden Sie Teile-Nummer 228350 (7,6 m) oder 228351 (15 m) für Kabel mit
Drähten, an deren Ende sich Flachsteckeranschlüsse befinden.
- Verwenden Sie Teile-Nummer 123896 (15 m) für ein Kabel, an dessen Ende sich ein
D-Sub-Anschluss befindet. (Kompatibel mit den Edge Ti- und Sensor PHC-Produkten
von Hypertherm.)
• Zur ausschließlichen Verwendung von Signalen für Lichtbogenübertragung und Plasmastart
verwenden Sie Teile-Nummer 023206 (7,6 m) oder Teile-Nummer 023279 (15 m).

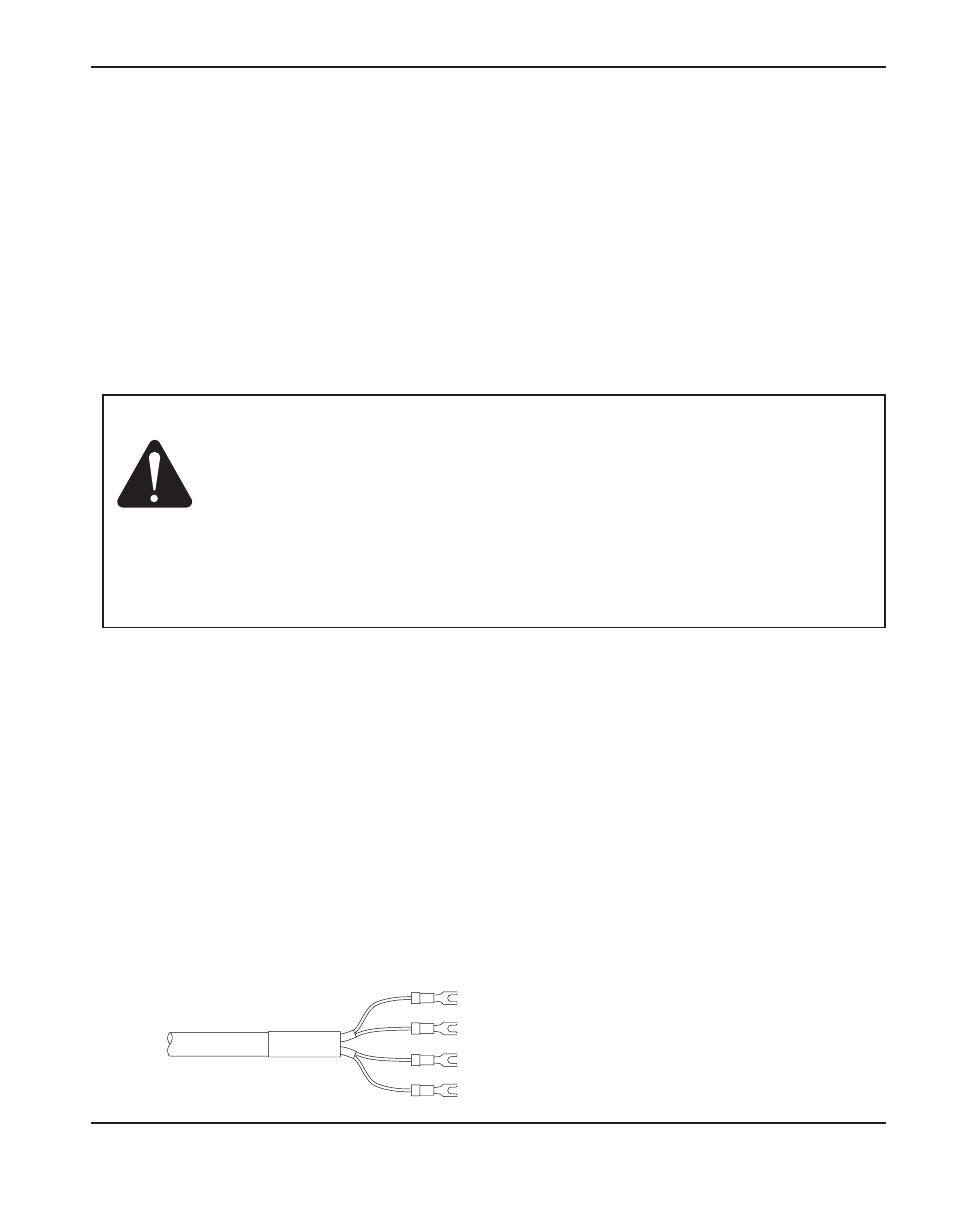

Diese Kabel sind mit Flachsteckeranschlüssen versehen, wie nachstehend dargestellt:
