JUNG EAM4000 - Handbuch (Seite 11)

Alarmzentrale Anschlussbilder
3 Anschlussbilder
3.1 Alarmgeber
Alarmgeber können direkt an die EIB-Alarmzentrale –Klemmleiste X3 –
angeschlossen werden.
Alternativ bzw. zusätzlich können die Alarmgeber auch über geeignete Aktoren
an den EIB angeschlossen und durch Telegramme angesteuert werden (vgl.
Objektbeschreibung).
Die Sabotagekontakte der Alarmgeber sind in die Sabotagelinie (vgl.
Sabotageüberwachung) einzubinden.

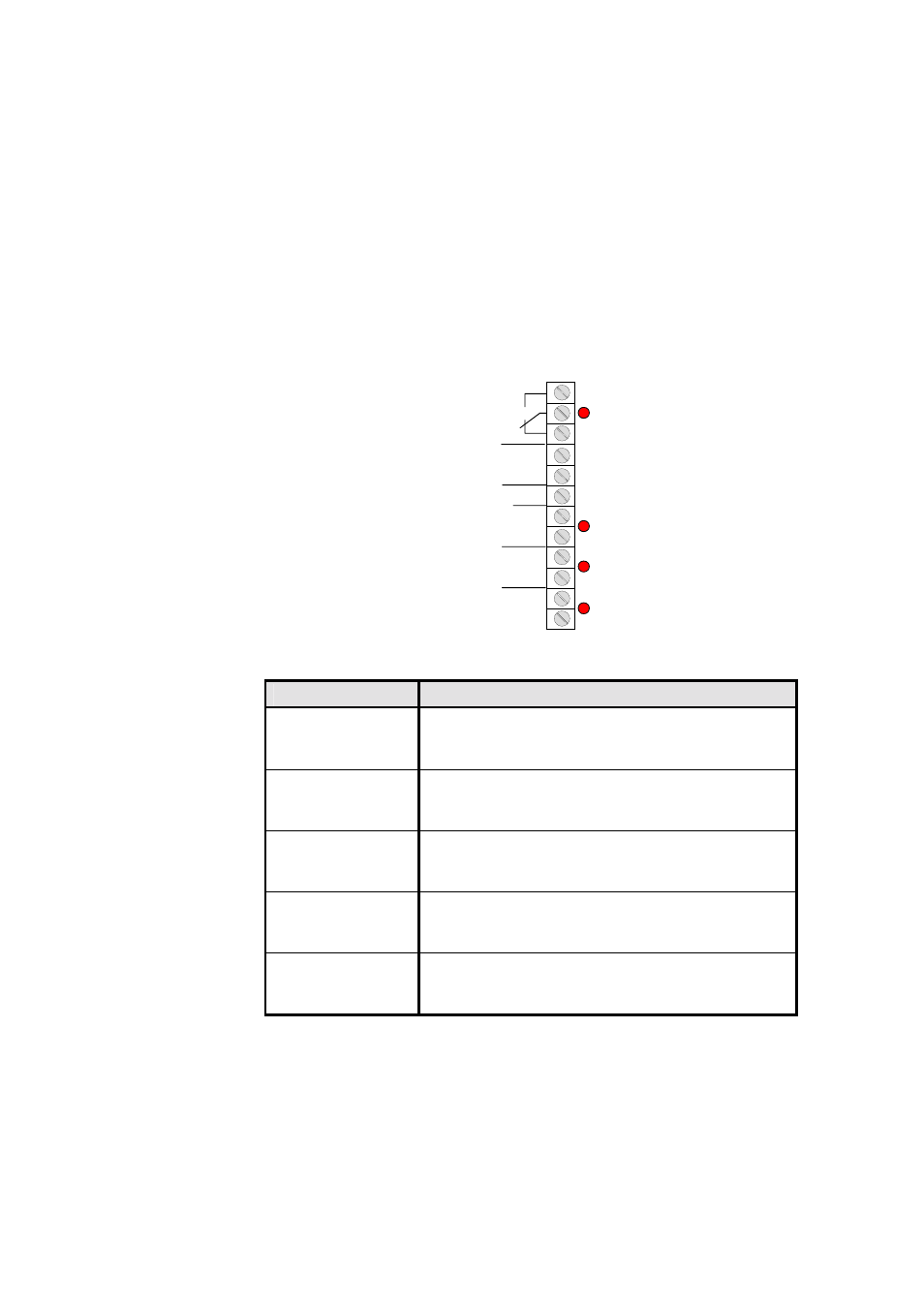

Die neben den Klemmen angeordneten roten LED zeigen an, wenn ein Ausgang
angesteuert wird (Ausgang angesteuert = LED leuchtet).
GND
12V / 0,1A
Blitz (-)
ASIR (-)
ISIR (-)
12V (+)
12V (+)
12V (+)
GND
X3
Klemme Funktion
Relais Potenzialfreie Wechslerkontakte; ermöglichen das
Schalten einer Last. Schaltleistung: max. 12 V
AC/DC, 5 A
12V / 0,1A / GND + 12 V-Anschluss für die Versorgung externer
Alarmkomponenten (z. B. über das Relais
schaltbar). Max. mit 100 mA belasten (1,2 W).
12 V (+) / Blitz (-) Anschluss des Blitzlichts. Kann bei Alarm zeitlich
unbeschränkt– bis unscharf schalten – aktiviert
werden (parameterabhängig).
12 V (+) / ASIR (-) Anschluss der Außensirene. Darf bei Alarm max.
180 s einschalten (Dauer der Ansteuerung ist
parameterabhängig).
12 V (+) / ISIR (-) Anschluss der Innensirene. Sollte bei Alarm max.
180 s einschalten (Dauer der Ansteuerung ist
parameterabhängig).
3.2 Verdrahteter Melder
Die Alarmmelder werden – ggf. über geeignete Binäreingänge – an den instabus
EIB angeschlossen. Ein zusätzlicher Melder - auch mehrere Öffnerkontakte in
Reihe (Ruhestromschleife) - kann direkt an die Alarmzentrale angeschlossen
werden.
Dieser Meldekontakt wird zwischen die Klemmen "Melder" und "GND"
geschaltet (wobei "GND" eine beliebige so gekennzeichnete Klemme der
Alarmzentrale sein kann). Der Melder kann beispielsweise dazu genutzt werden,
den Bereich, in dem sich die Alarmzentrale befindet, zu überwachen. Der
11
