4.2 Inbetriebnahme
Leistungsteil konfigurieren
Mit drei Einstellern im Anschlussraum des Leistungsteils kann die Nachlaufzeit, die
Helligkeitsschwelle und bei Bedarf eine Zwangsabschaltung nach 90 Minuten eingestellt
werden.

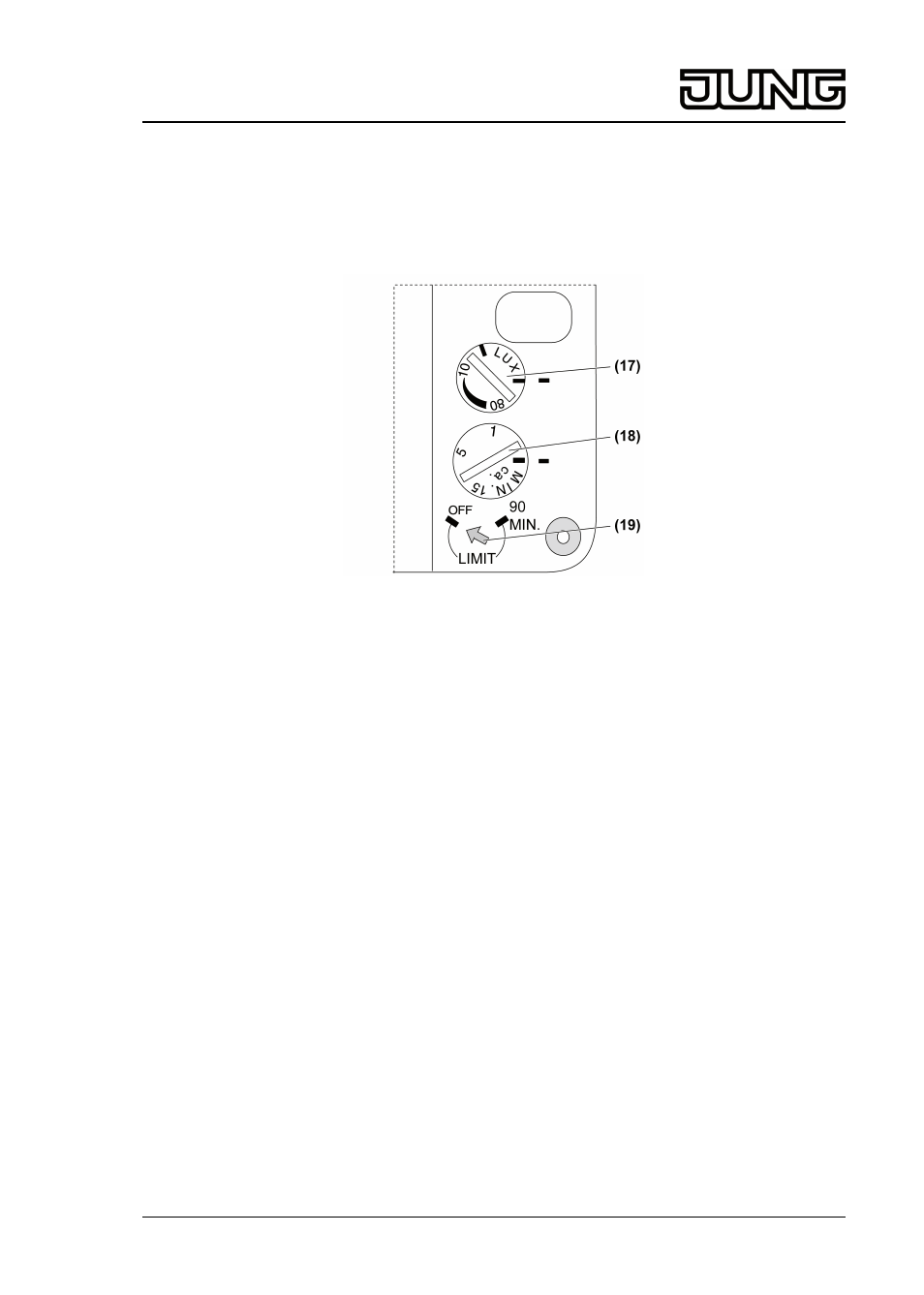

Bild 15: Einsteller Leistungsteil
(17) Einsteller Helligkeitsschwelle LUX
(18) Einsteller Nachlaufzeit MIN
(19) Drehschalter Zwangsabschaltung LIMIT
Nachlaufzeit einstellen
Für diese Zeitdauer bleibt das Licht ab der letzten Bewegungserkennung eingeschaltet. Die
Nachlaufzeit wird zwischen ca. 4 Sekunden und 15 Minuten eingestellt.
o
Einsteller MIN (18) in gewünschte Position drehen (Bild 15)
Helligkeitsschwelle einstellen
Die Helligkeitsschwelle wird zwischen ca. 3 und 80 Lux sowie Tagbetrieb eingestellt.
o
Einsteller LUX (17) in gewünschte Position drehen (Bild 15). Eine Einstellung auf ca. 10
Lux aktiviert das Gerät bei Dämmerungsbeginn. Für helligkeitsunabhängiges Schalten den
Einsteller bis Rechtsanschlag drehen.
Zwangsabschaltung einschalten
Mit dem Einsteller LIMIT (19) kann eine Zwangsabschaltung eingeschaltet werden. Die
Zwangsabschaltung verhindert, dass bei ständiger Bewegungserkennung das Licht nicht
ausschaltet, auch wenn es hell genug ist. Das Leistungsteil schaltet nach maximal 90 Minuten
ab. Ein Wiedereinschalten erfolgt nur, wenn die Helligkeitsschwelle unterschritten ist und
Bewegung im Erfassungsbereich erkannt wird.
o
Einsteller LIMIT (19) auf 90 MIN einstellen.
Wächter-System in Betrieb nehmen
o
System-Sensoren nacheinander anschließen und einzeln prüfen, um die Funktion
sicherzustellen.
o
Leistungsteil für die Funktionsprüfung der Sensoren folgendermaßen einstellen:
Einsteller MIN ca. 4 Sekunden, Linksanschlag,
Einsteller LUX Tagbetrieb, Rechtsanschlag.
