4 Informationen für Elektrofachkräfte
4.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Leistungsteil oder Last alle zugehörigen
Leitungsschutzschalter freischalten. Spannungsführende Teile in der
Umgebung abdecken!
VORSICHT!
Beschädigung des Gerätes bei zu hoher Wärmeeinstrahlung.
Sensoren werden zerstört.
System-Sensoren so ausrichten, dass keine direkte Sonneneinstrahlung in das
Sensorfenster fällt.
System-Sensoren nicht in die Sonne legen.
Montageort für System-Sensoren auswählen
Die optimale Reichweite der System-Sensoren wird bei einer Montagehöhe von 2,40 m und
einer Ausrichtung quer zur Gehrichtung (Bild 5) erzielt.

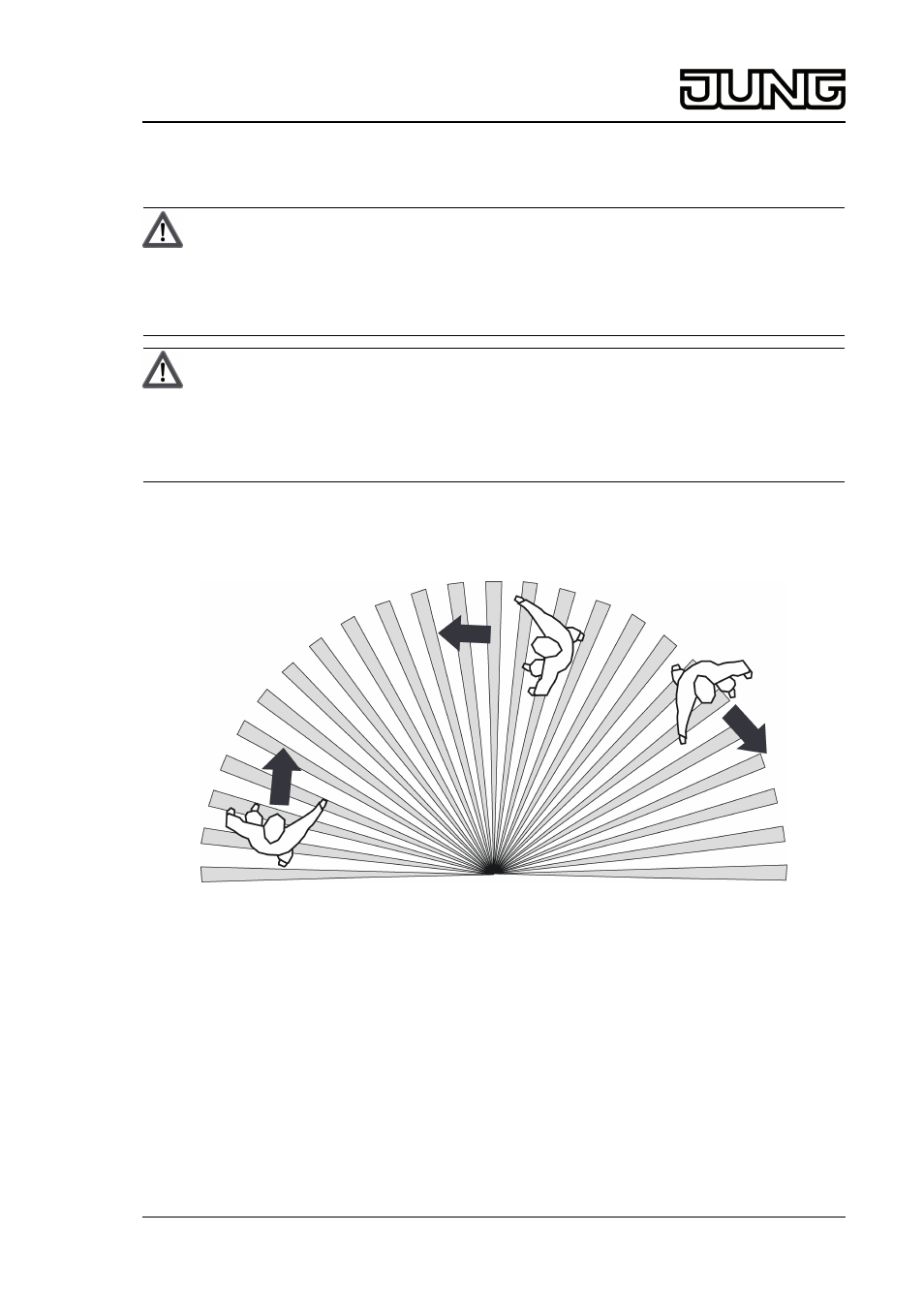

Bild 5: Empfohlene Gehrichtung
Die Reichweite verringert sich bei:
- Steigendem Gelände
- Geneigtem Sensorkopf
- Niedriger Temperaturdifferenz
- Montagehöhe niedriger als 2,4 m
- Witterungseinflüssen, z. B. Regen oder Schnee
Die Reichweite vergrößert sich bei:
- Fallendem Gelände
- Nach oben gerichtetem Sensorkopf
- Hoher Temperaturdifferenz
- Montagehöhe größer als 2,4 m
o
Vibrationsfreien Montageort wählen. Vibrationen können zu ungewollten Schaltungen
führen.
o
Störquellen im Erfassungsbereich vermeiden. Störquellen z. B. Heizungen, Lüftung,
Klimaanlagen oder abkühlende Leuchtmittel können zu ungewollten Schaltungen führen.
4/13
32529513
J:0082529513
17.04.2014
System-Leistungsteil, System-Sensor 180
