Seite 5
o
Gehrichtung berücksichtigen.
o
Montagehöhe festlegen.
Leistungsteil montieren
o
Die beiden Schrauben (3) lösen und Gehäusedeckel abnehmen (Bild 1).
i
Der maximale Durchmesser der Netzleitung darf bei Einführung von der Rückseite 11 mm
und von unten 13 mm nicht überschreiten.

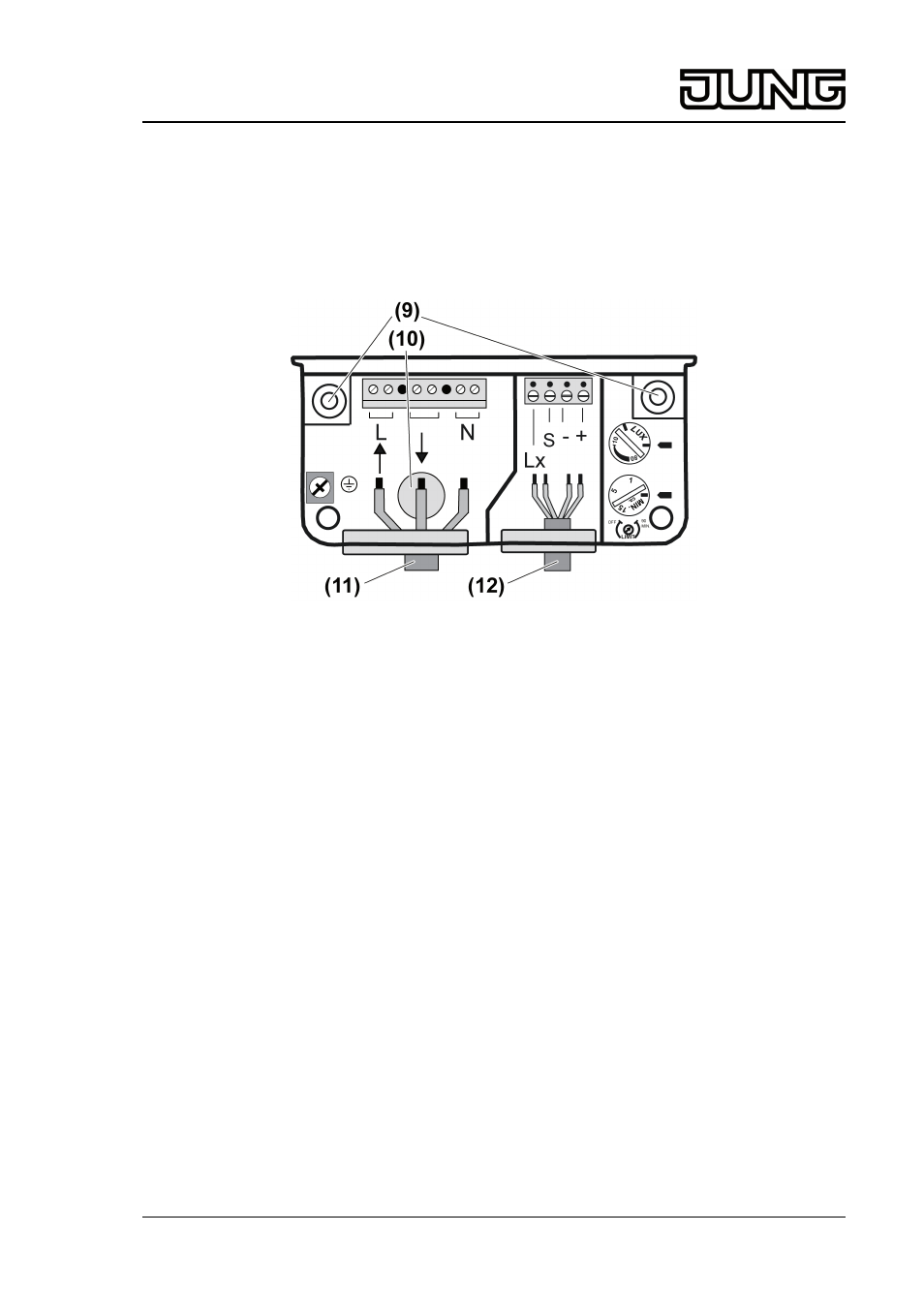

Bild 6: Anschlussraum Leistungsteil
o
Bei rückseitiger Leitungseinführung der Netzleitung Gummitülle (10) durchstoßen (Bild 6).
o
Leistungsteil mit zwei Schrauben (9) befestigen.
o
Netzleitung (11) und Leitung zu den System-Sensoren (12) ins Anschlussgehäuse
einführen und anschließen (siehe Leistungsteil anschließen).
i
Zum Durchschleifen eines Leiters liegt dem Gerät eine Verbindungsklemme bei.
o
Gehäusedeckel schließen.
Leistungsteil anschließen
Das Leistungsteil kann auf unterschiedliche Weise angeschlossen werden.
o
Je nach vorhandener Installation den entsprechenden Anschlussplan wählen.
5/13
32529513
J:0082529513
17.04.2014
System-Leistungsteil, System-Sensor 180
