JUNG WL2200WW Benutzerhandbuch
Seite 3

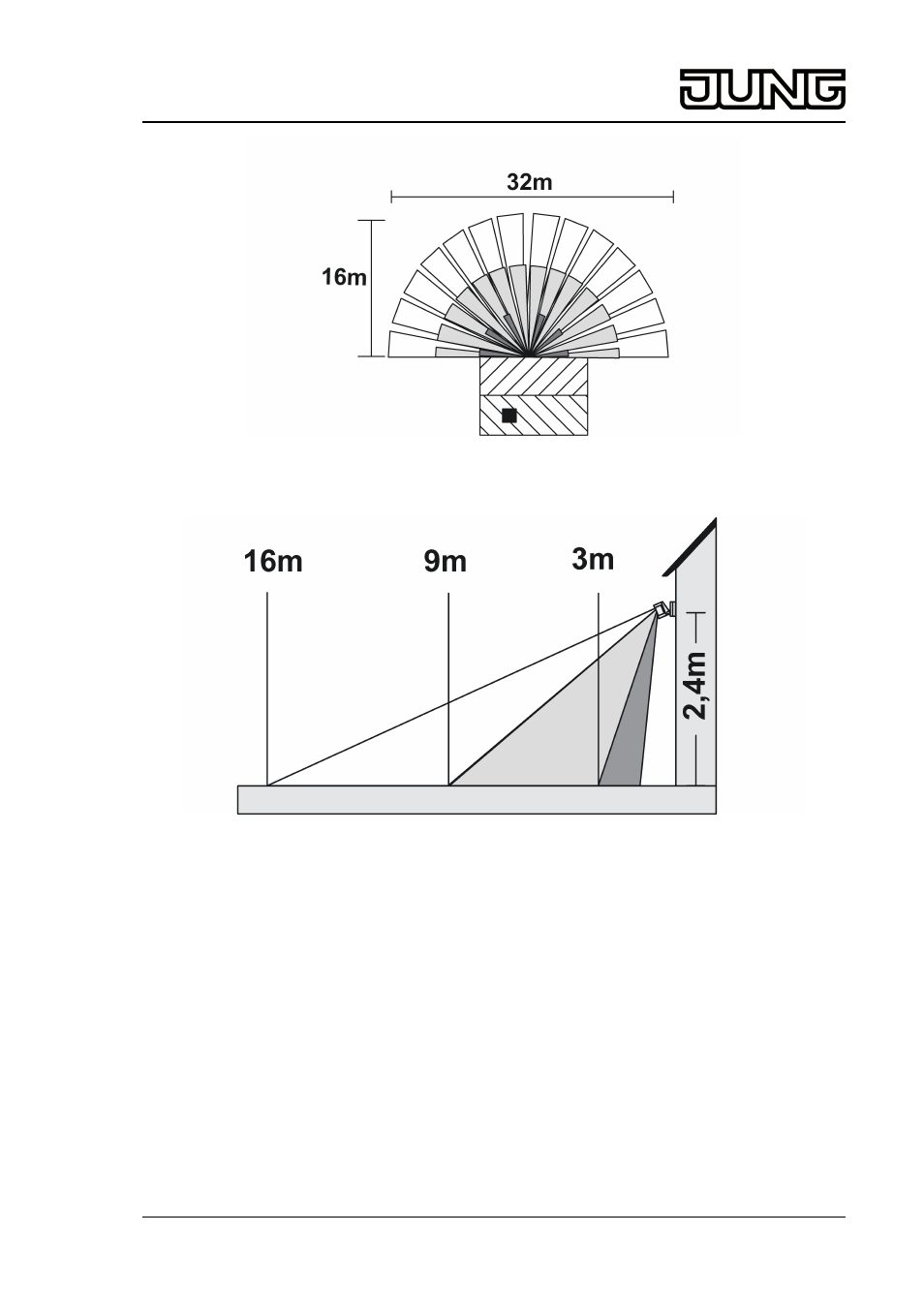

Bild 3: Erfassungsbereich System-Sensor 180°
Bild 4: Reichweite System-Sensor 180°
Automatikbetrieb
System-Sensoren erfassen Wärmebewegungen von Personen, Tieren oder Gegenständen und
melden dies dem Leistungsteil. Der aktuelle Helligkeitswert wird von nur einem System-Sensor
an das Leistungsteil übertragen.
-
Das Licht wird eingeschaltet, wenn der überwachte Erfassungsbereich betreten wird und
die eingestellte Helligkeitsschwelle unterschritten ist.
-
Das Licht wird ausgeschaltet, wenn im Erfassungsbereich keine Bewegung mehr erfasst
wird und die Nachlaufzeit abgelaufen ist.
Zur Vermeidung von Lichtschaukeln durch ein abkühlendes Leuchtmittel wertet das
Leistungsteil nach dem Ausschalten für ca. 3 Sekunden keine Signale aus.
Durch Einschalten der Netzspannung wird ein Schaltvorgang des Leistungsteils ausgelöst.
Die Status-LED des Leistungsteils (2) leuchtet, wenn die Last eingeschaltet ist. Die Status-LED
eines System-Sensors (4) leuchtet, wenn ein Bewegungssignal an das Leistungsteil
weitergegeben wird.
3/13
32529513
J:0082529513
17.04.2014
System-Leistungsteil, System-Sensor 180
