Sensorgehäuse auf Anschlussdose aufsetzen und mit Zentralschraube (5) befestigen.
Leistungsteil und System-Sensoren zusammenschalten

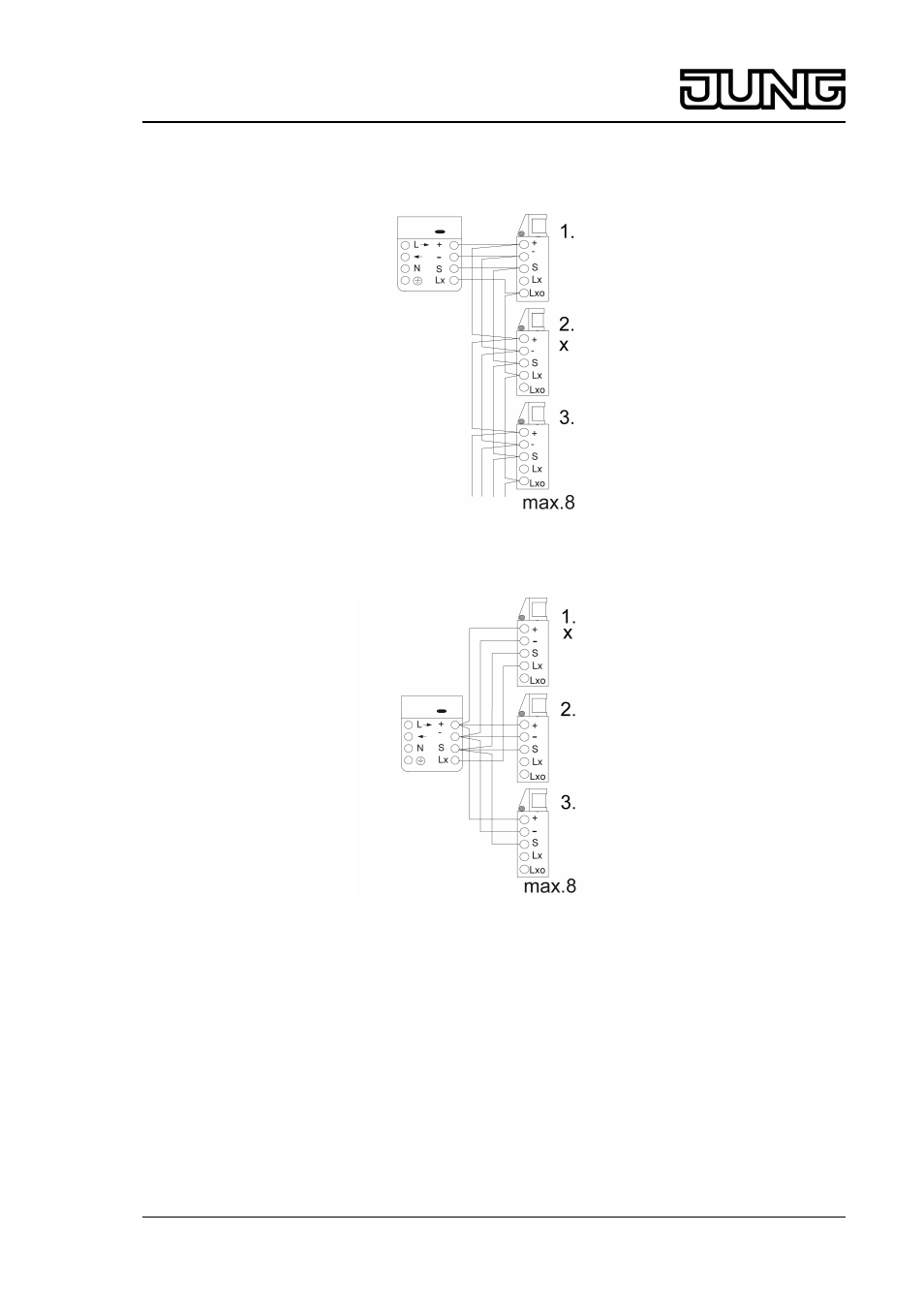

Bild 13: System-Sensoren parallelschalten
Bild 14: System-Sensoren sternförmig verdrahten
Die Verdrahtung der System-Sensoren kann parallel (Bild 13) oder sternförmig (Bild 14)
erfolgen.
Jeder System-Sensor besitzt einen Helligkeitsfühler. Innerhalb einer Anlage darf jedoch nur der
Helligkeitsfühler - Klemme L
X
- eines System-Sensors angeschlossen werden. Nur dieser
Refernz-Sensor gibt die gemessene Helligkeit an das Leistungsteil weiter.
In den Anschlussbeispielen (Bild 13) und (Bild 14) ist der Refernz-Sensor mit einem "x"
gekennzeichent.
o
Leistungsteil und System-Sensoren verdrahten.
o
Refernz-Sensor kennzeichnen.
i
Die Leitungslänge zwischen Leistungsteil und dem entferntesten System-Sensor darf
100 m nicht überschreiten.
i
Anschluss mehrerer Leistungsteile an einen System-Sensor ist nicht zulässig. Fehlfunktion
entsteht. Zur Erhöhung der Anschlussleistung Relais einsetzen.
