Gefahrenhinweise, Funktion

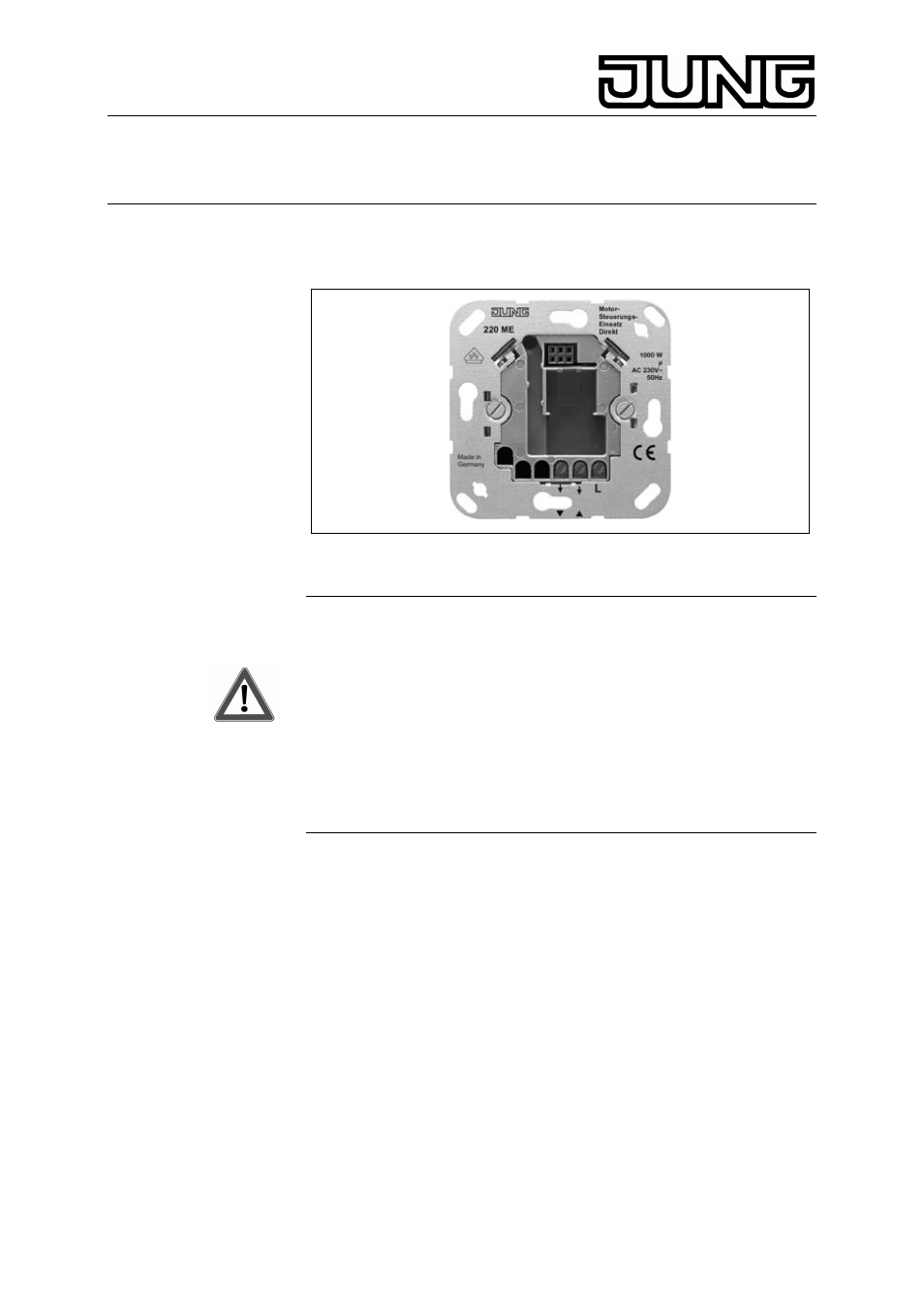

Jalousie-Management Motor-Steuerungs-Einsatz
Direkt
Art.-Nr.: 220 ME
Bedienungsanleitung
Motor-Steuerungs-Einsatz „Direkt“
1. Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen.
Nur für den Anschluss eines Motors mit Endlagenschalter mit max.
1000 W!
Bei Nichtbeachtung der Installationshinweise können Schäden am
Gerät, Brand oder andere Gefahren entstehen.
Die Jalousiesteuerung wurde für das automatische Betätigen von
Fenster-Jalousien und Fenster-Rollladen entwickelt.
Andere Anwendungen können Gefahren mit sich bringen, z.B. die
Steuerung eines Rolltores. Diese Gefahren müssen vom Anwender
durch Einsatz zusätzlicher geeigneter Sicherheitsmaßnahmen (z.B.
Lichtschranken) ausgeschlossen werden.
2. Funktion
Der Motor-Steuerungs-Einsatz „Direkt“ wird in Installationen ohne
Neutralleiter (N) verwendet.
Der mechanische Jalousieschalter kann daher direkt durch eine
komfortable Steuerung mit dem Motor-Steuerungs-Einsatz ersetzt
werden.
Der Motor-Steuerungs-Einsatz ist eine Komponente des Jalousie-
Management-Systems und wird in Verbindung mit Aufsätzen aus dem
Jalousie-Management-System in einer Gerätedose nach DIN 49073
(Empfehlung: tiefe Dose) montiert.
Es ergibt sich somit die Möglichkeit, durch Austausch des Aufsatzes, eine
manuelle Bedienung, eine Komfortbedienung über Funk-Fernbedienung
oder eine vollautomatische Zeitsteuerung zu realisieren.
Der Einsatz verfügt über 2 leistungsstarke Relaiskontakte, die
mechanisch gegeneinander verriegelt sind. Eine gleichzeitige
Ansteuerung des angeschlossenen Jalousiemotors in beiden
Laufrichtungen ist dadurch ausgeschlossen.
