Jalousie-Management Motor-Steuerungs-Einsatz
Direkt
Art.-Nr.: 220 ME

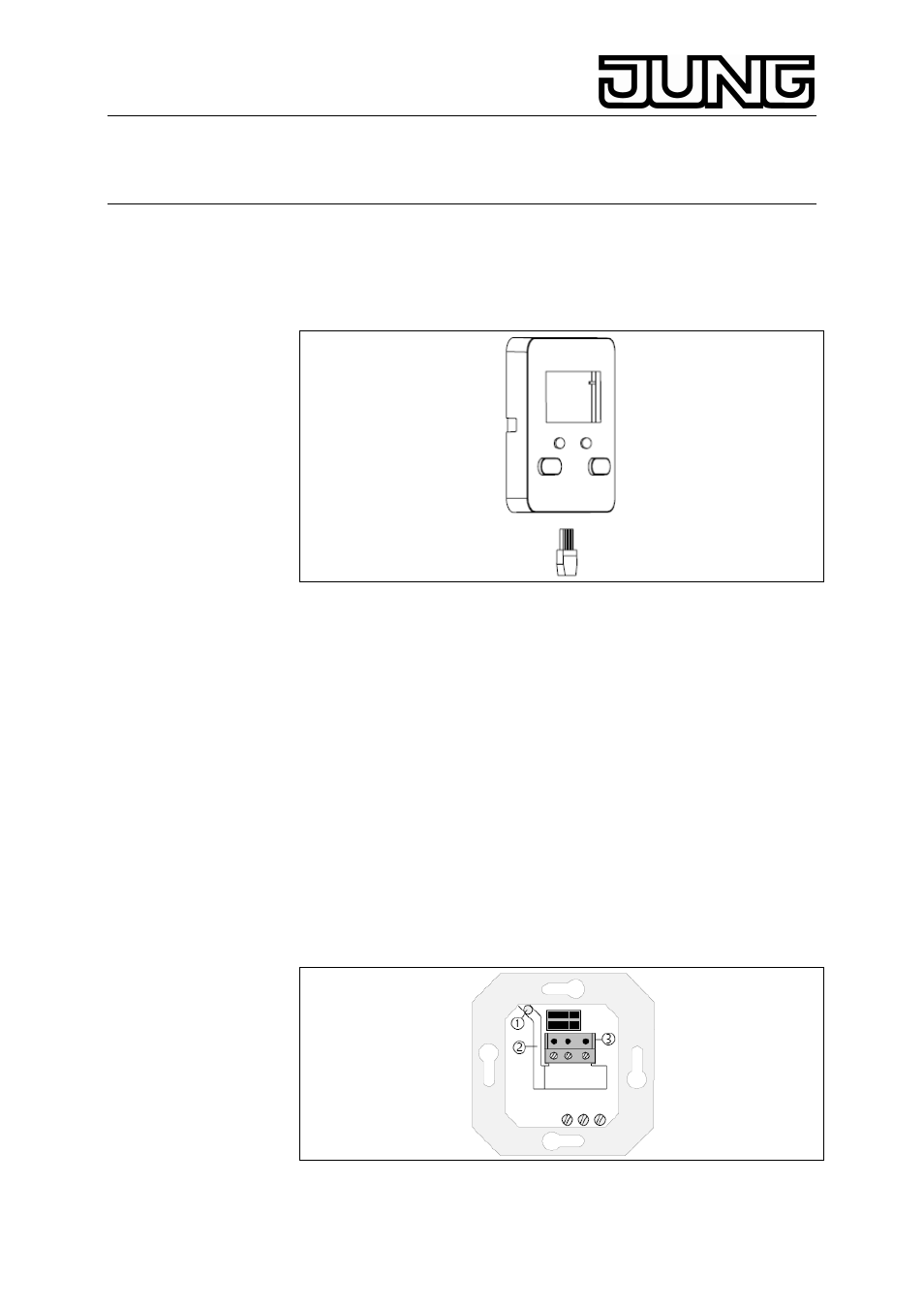

Direktanschluss der Sensorleitung an der Abdeckung JM
Verfügt der Aufsatz über eine Steckerbuchse, erfolgt der Anschluss der
Sensoren mit Hilfe des Steckers an der Sensorleitung.
Der Stecker ist codiert und kann nur in einer Position gesteckt werden.
(siehe Bedienungsanleitungen der Aufsätze)
UP-Verlegung der Sensorleitung
Die Verlegung der Sensorleitung erfolgt hier über einen Leitungskanal im
Einsatz.
• Schneiden Sie den Stecker der Sensorleitung ab.
• Führen Sie die Sensorleitung durch den Isolierschlauch (liegt den
Aufsätzen mit Sensorauswertung bei).
• Stecken Sie die Leitung mit dem Isolierschlauch durch die Bohrung
(1) des Einsatzes.
• Der Isolierschlauch muss die Sensorleitung im Installationsraum
der UP-Dose bis in den Leitungskanal (2) vollständig umschließen.
• Führen Sie die Leitung mit dem Isolierschlauch durch den Kanal (2)
bis zum Klemmblock (3).
• Die Leitung muss präzise im Kanal liegen und darf keine Schlaufen
zum 230 V Anschlussraum bilden.
• Legen Sie den Klemmblock (liegt den Aufsätzen mit
Sensorauswertung bei) wie im Bild gezeigt in den Einsatz ein
(Schraubklemmen unten).
