Jalousie-Management Motor-Steuerungs-Einsatz
Direkt
Art.-Nr.: 220 ME
3. Anschluss und Montage

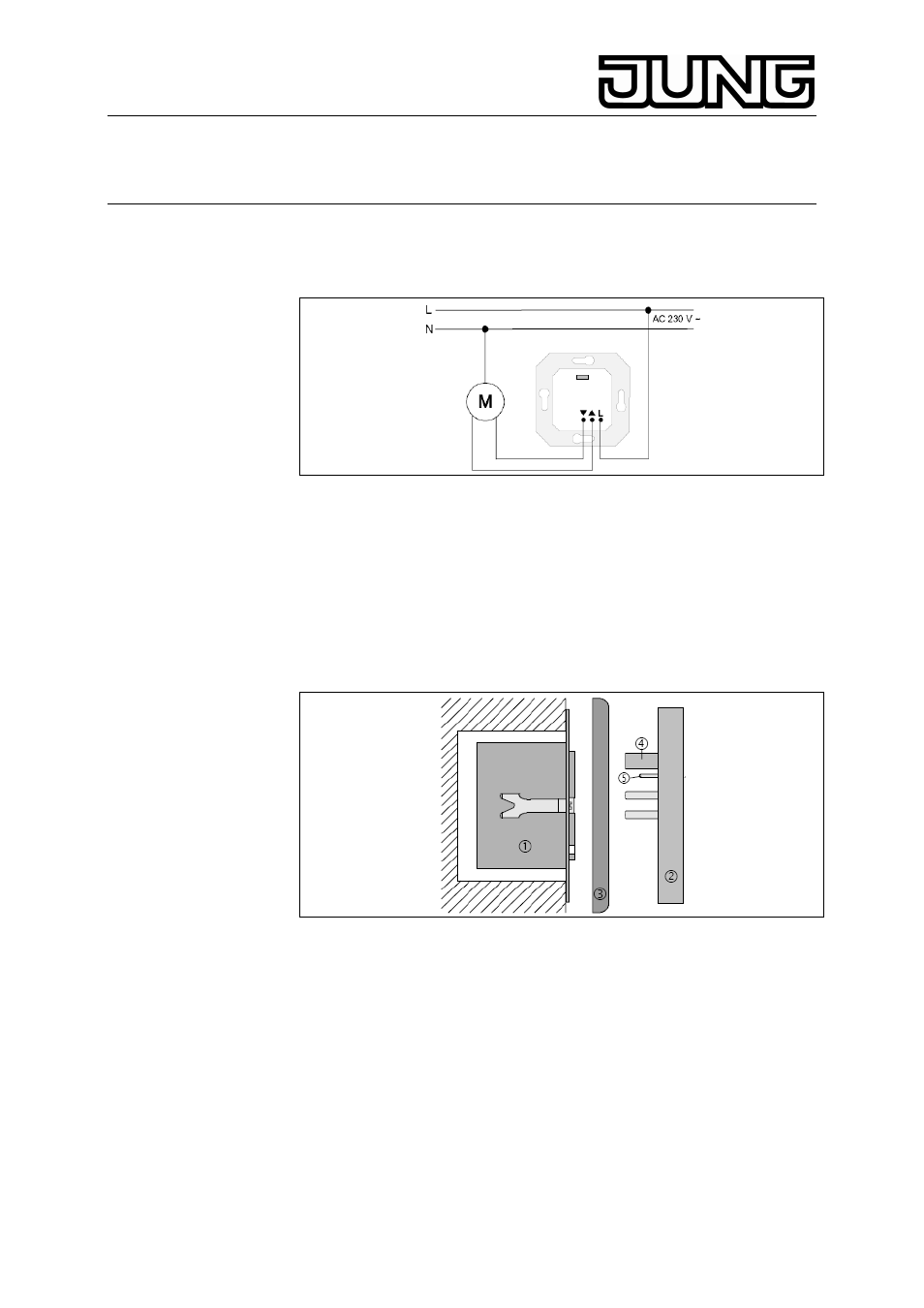

Der Anschluss des Motor-Steuerungs-Einsatz erfolgt gemäß
Anschlussbild.
Montieren Sie den Motor-Steuerungs-Einsatz (1) in eine Gerätedose
nach DIN 49073 (Empfehlung: tiefe Dose).
Die Anschlussklemmen des Einsatzes müssen dabei unten liegen.
Stecken Sie den Aufsatz (2) zusammen mit dem Rahmen (3) auf den
Einsatz auf.
Die elektrische Kontaktierung erfolgt über den Stecker (4).
Die zusätzlichen Steckkontakte (5) bei Aufsätzen mit Sensoranschluss,
werden beim Aufstecken mit Hilfe des im Einsatz eingelegten 3poligen
Klemmblocks automatisch kontaktiert.
Installationshinweise bei der Verwendung von Sensoren
L Wichtig: Die Sensorleitung führt Schutzkleinspannung (SELV).
Installations-Vorschriften nach VDE 0100 beachten. Je nach
Montage (UP oder AP) und je nach verwendeten Aufsatz,
unterscheidet sich die Installation der Sensoren.
Die Sensorleitung ist werksmäßig mit einem Stecker ausgestattet.
