Jalousie-Management Motor-Steuerungs-Einsatz
Direkt
Art.-Nr.: 220 ME
Achtung: Schließen Sie je Einsatz nur einen Motor mit
Endlagenschalter bis max. 1000 W an.
Verwenden Sie keine Trennrelais.
Prüfen Sie unbedingt die Eignung des Motors.

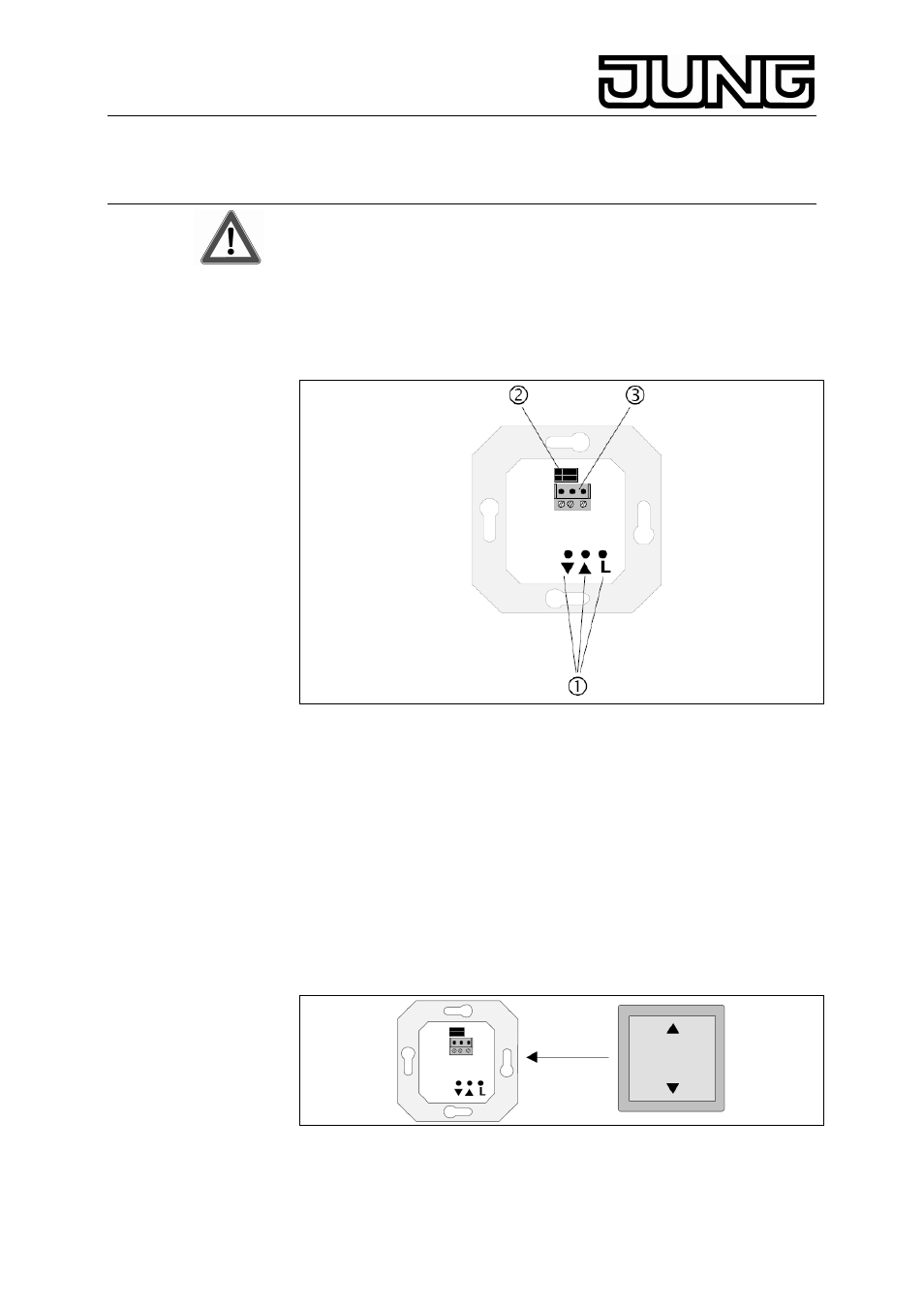

Der Einsatz verfügt über 3 Anschlussklemmen (1) und eine 6-polige
Schnittstelle (2) zur Kontaktierung des Aufsatzes.
Zusätzlich kann im Einsatz ein 3-poliger Klemmblock (3) eingelegt
werden (liegt dem Aufsatz mit Sensoranschluss bei).
An diesen Klemmblock können bei Verwendung eines Aufsatzes mit
Sensorauswertung je nach Typ verschiedene Sensoren angeschlossen
werden:
• Sonnenschutz-/Dämmerungssensor Art Nr. 32 SD
• Glasbruchsensor Art Nr. 32 G
2.1. Kombinationsmöglichkeiten
Je nach verwendeter Abdeckung werden z.Z. folgende unterschiedliche
Funktionalitäten erreicht:
Abdeckung Standard Art Nr. ..5232.., ..5232S..
Verwendung als manuell bedienbarer Taster. (siehe Bedienungsanleitung
‘Abdeckung Standard‘).
