2.2. Prüfung der Eignung von Motoren
Häufig ist nicht bekannt, ob ein Motor mit mechanischen oder mit
elektronischen Endlagenschaltern eingesetzt ist.
Prüfen Sie daher zunächst die Eignung des Motors.
Einige Motoren mit mechanischen Endlagenschaltern bauen im Betrieb
eine hohe Motorspannung auf, die den Motor-Steuerungs-Einsatz
zerstören könnte. Die Prüfung wird daher mit einem handelsüblichen
mechanischen Jalousieschalter (möglicherweise noch installiert) und
nicht mit dem Motor-Steuerungs-Einsatz durchgeführt.

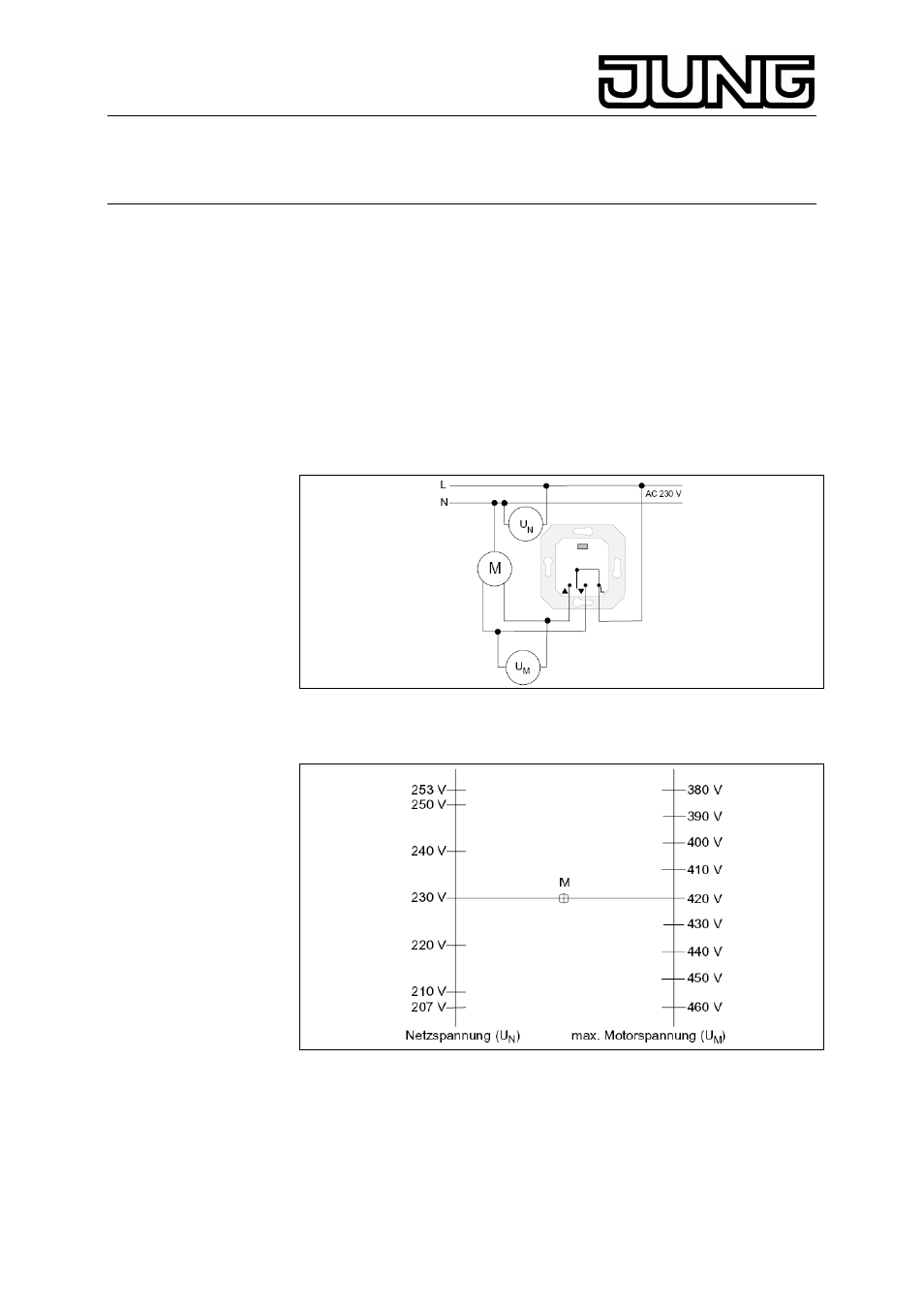

Führen Sie folgende Messung mit einem Voltmeter durch:
• Messen Sie die momentane Netzspannung UN.
• Suchen Sie auf der linken Seite des nebenstehenden Diagramms
die gemessene Netzspannung.
• Verbinden Sie den gefundenen Punkt über den Mittelpunkt M bis
zur rechten Achse durch eine Gerade. Der Schnittpunkt auf der
rechten Achse gibt die max. zulässige Motorspannung UM an.
• Messen Sie nun die Motorspannung UM in der Auf- und in der
Abrichtung am installierten handelsüblichen mechanischen
Jalousieschalter. Der zuvor ermittelte Maximalwert darf bei beiden
Messungen nicht überschritten werden.
