90
Anhang

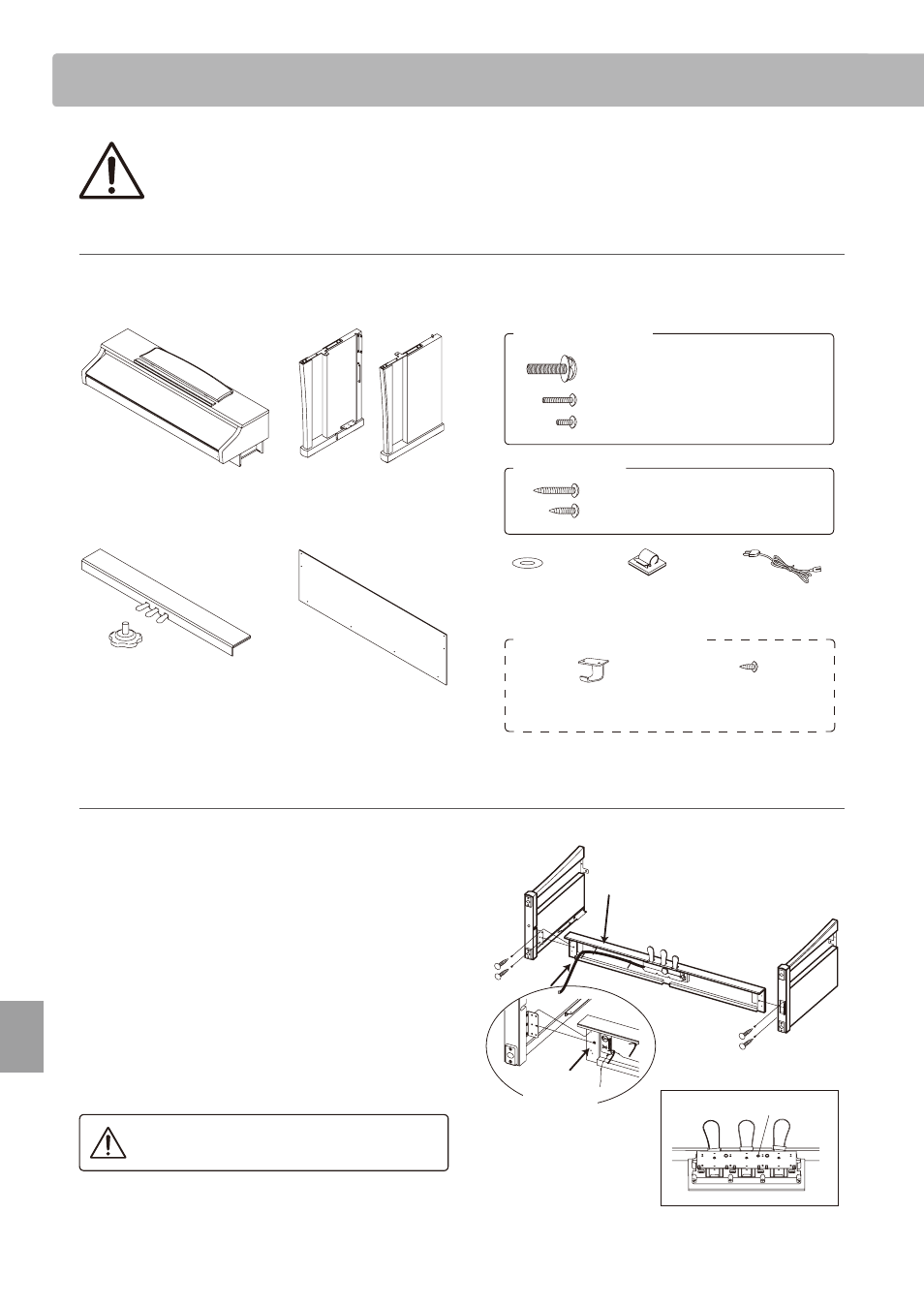

Aufbauanleitung
(nur CA63)
Bitte lesen Sie die Aufbauanleitung einmal komplett durch, bevor Sie mit dem Aufbau des CA63 beginnen.
Stellen Sie sicher, dass für den Aufbau mindestens 2 Personen zur Verfügung stehen, insbesondere beim
Anheben des Spieltisches auf das Unterteil (wird unter Schritt 3 beschrieben).
„ Beiliegende Teile
Bevor Sie mit dem Aufbau beginnen sollten Sie sich vergewissern, dass alle Teile vollständig vorhanden sind.
Für den Aufbau benötigen Sie einen Kreuzschraubendreher, welcher nicht im Lieferumfang enthalten ist.
c Pedaleinheit x 1
Einstellschraube x 1
d Rückwand x 1
Gewindeschrauben
e Schraube (mit Unterlegscheibe und
Federring) x 2
f Schraube (lange schwarze) x 2
g Schraube (kurze schwarze) x 4
k Kabelhalterung
x 2
l Netzkabel x 1 j Unterlegscheibe
x 2
a Spieltisch x 1 b Seitenteile x 2
(links, rechts)
Holzschrauben
i Schraube (kurze silberne) x 4
h Schraube (lange schwarze) x 4
Kopfhörerhalter x 1 Befestigungsschrauben für
den Kopfhörerhalter x 2
m Kopfhörerhalter Set x 1
1. Zusammenbau des Unterteils (Seitenteile b und Pedaleinheit c)
Lösen Sie das Anschlusskabel unter der Pedaleinheit c und
ziehen Sie es heraus.
Drehen Sie die Einstellschraube ganz in das mit einem Pfeil
markierte Gewinde auf der Unterseite der Pedaleinheit.
Führen Sie die vormonierte Schraube (auf der Unterseite der
Pedaleinheit c) in die dafür vorgesehene Aussparung in der
Metallplatte am Seitenteil b ein. Achten Sie darauf, dass Sie
die beiden Seitenteile nicht miteinander vertauschen.
Das Seitenteil muss ganz dicht an der Pedaleinheit anliegen.
Nehmen Sie nun die 4 silbernen Holzschrauben i und schrauben
diese in die Öffnungen der Metallplatten (siehe Abbildung) und
befestigen Sie damit die Pedaleinheit mit dem rechten und
linken Seitenteil.
Achten Sie darauf, dass die beiden Seitenteile
fest mit der Pedaleinheit verbunden sind.
i
i
b
b
Anschlusskabel lösen
Bereits
vormontierte
Schraube
Gewinde für Einstellschraube
