Anhang

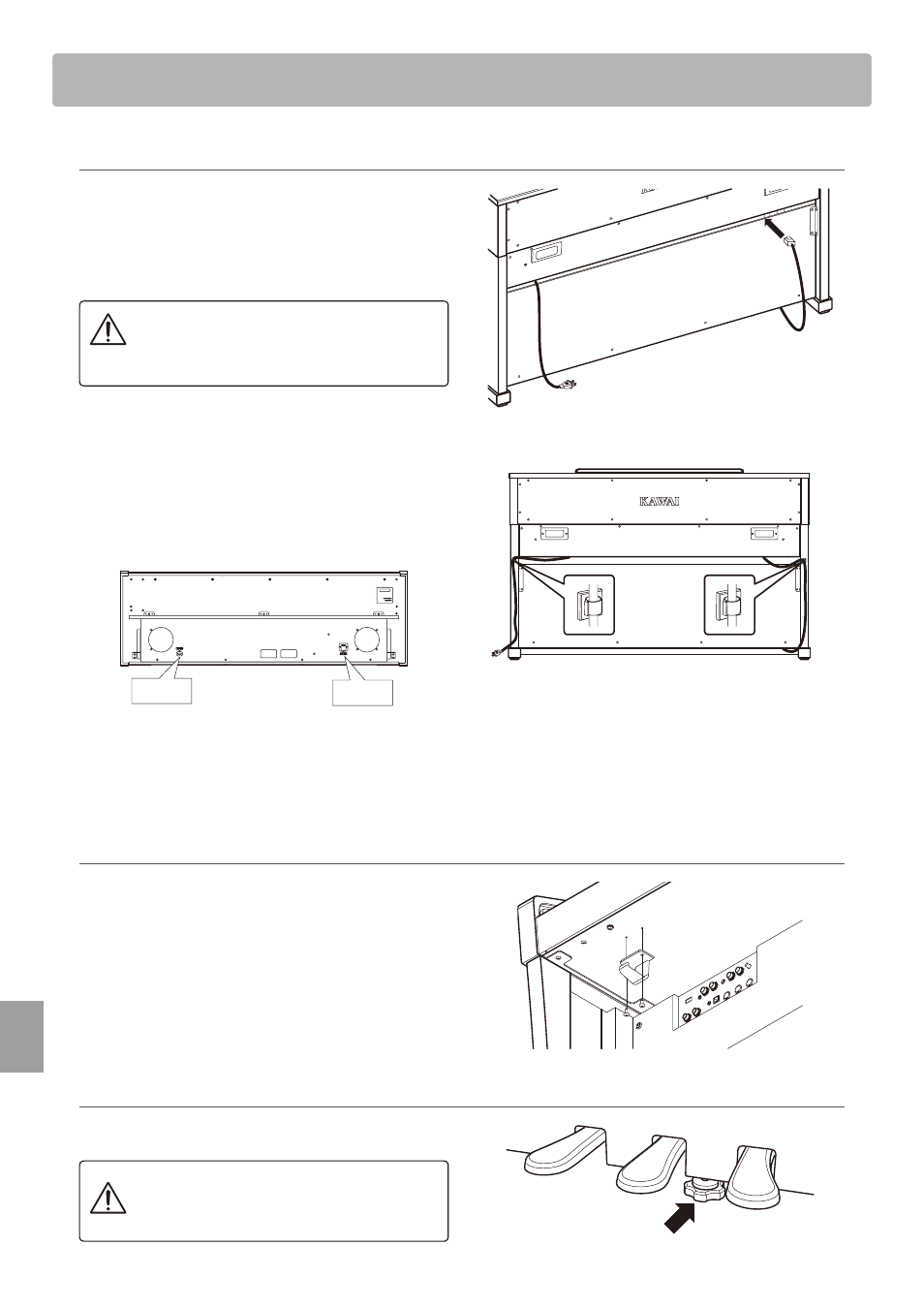

4. Pedalkabel und Netzkabel anschließen
Verlegen Sie das Pedalkabel hinter der Rückwand nach oben
und stecken Sie es durch die schmale Öffnung zwischen der
Oberkante der Rückwand und der Unterkante des Spieltisches.
Verbinden Sie das Pedalkabel mit der PEDAL Buchse unter dem
Spieltisch. Achten Sie dabei darauf, dass der Arretierungsverschluss
zur Rückseite des Instrumentes zeigt.
Wenn Sie das Pedalkabel einmal abziehen möchten,
dann halten Sie den Arretierungsverschluss
gedrückt und ziehen Sie währenddessen den
Stecker ab.
Stecken Sie das Netzkabel l in die AC IN Buchse unter dem
Spieltisch des CA63. Verlegen Sie das Netzkabel durch die
schmale Öffnung zwischen der Oberkante der Rückwand
und der Unterkante des Spieltisches zur Rückseite des
Instrumentes.
Die nachfolgende Abbildung zeigt die Positionen der
Anschlussbuchsen PEDAL und AC IN unter dem Spieltisch.
PEDAL
AC IN
Vorderseite
Rückseite
Wenn Sie das Pedalkabel und das Netzkabel am Instrument
eingesteckt haben, bringen Sie die beiden Kabelhalterungen
k auf der Rückseite der beiden Seitenteile an und verlegen
Sie die Kabel entsprechend.
5. Befestigung des Kopfhörerhalters (optional)
Im Lieferumfang des CA93/CA63 ist ein Kopfhörerhalter
enthalten, an dem man den Kopfhörer aufhängen kann, wenn
man ihn nicht benutzt.
Wenn Sie diese Möglichkeit nutzen möchten, dann befestigen
Sie den Kopfhörerhalter mit den beiden Holzschrauben unter
dem Spieltisch (siehe nebenstehende Abbildung).
6. Justieren der Einstellschraube
Drehen Sie die Einstellschraube, bis sie den Bodenbelag
berührt und der Pedaleinheit eine gute Stabilität verleiht.
Wenn Sie das Instrument transportieren, dann
entfernen Sie vorher die Einstellschraube. Wenn
Sie das Instrument an einem neuen Ort aufstellen,
bringen Sie die Schraube wieder an.
Pedalkabel
Netzkabel
Bringen Sie die Kabelhalterungen
an und befestigen Sie Kabel daran.
Justieren Sie die Schaube.
Aufbauanleitung
(nur CA63)
