PR-33 Bedienungsanleitung
Ethernet-Kabel

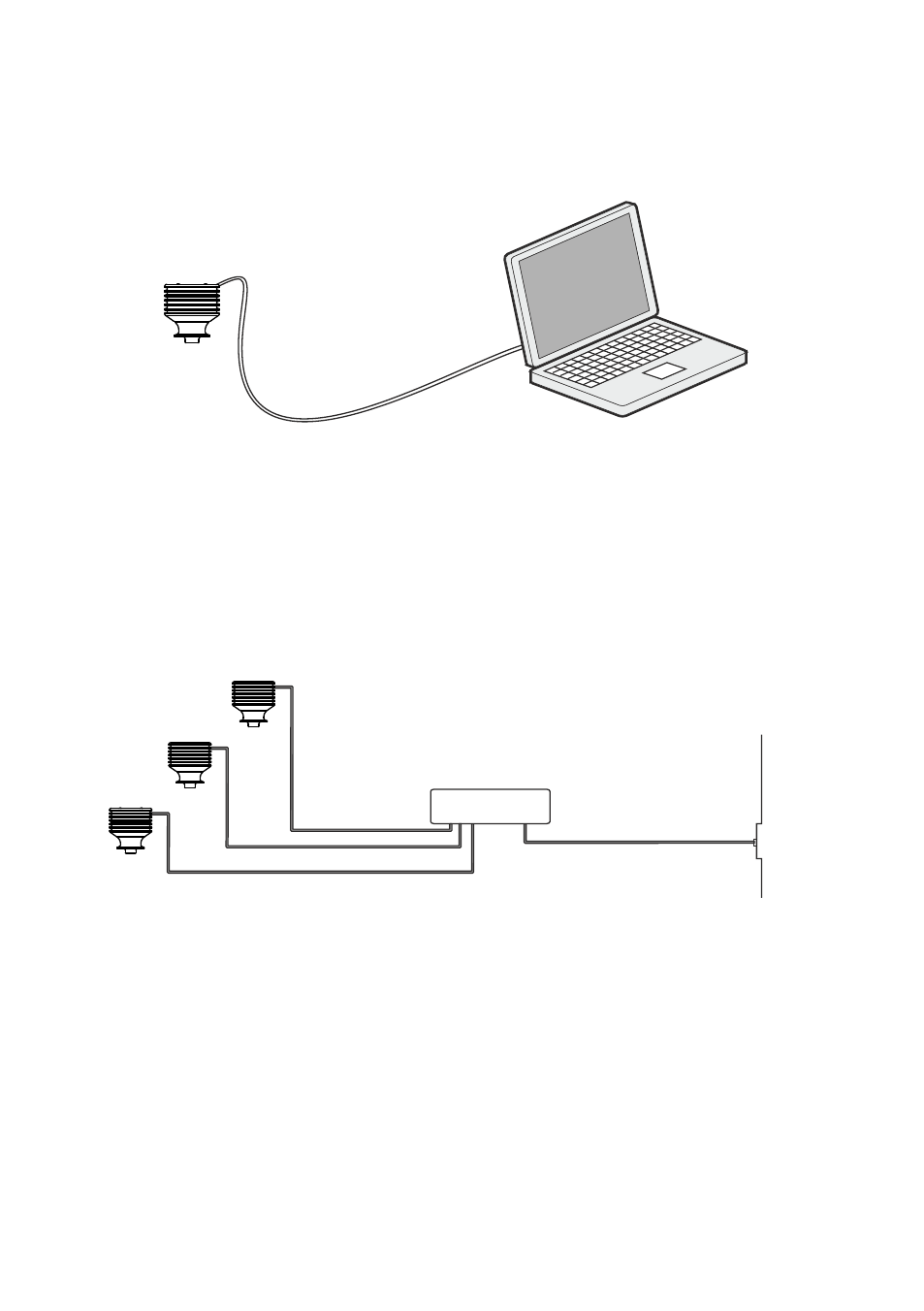

Abbildung 2.1
Einfache Netzwerkkonfiguration
An das gleiche Ethernet-Netzwerk können verschiedene Refraktometer angeschlos-
sen werden. Darüber hinaus hat das Sanitary OEM Refraktometer eine automa-
tische Funktion (als Auto MDI/MDIX bezeichnet) zur Feststellung der Polarität
des Netzwerkes, so dass für das Netzwerk entweder Crossover- oder Direktverbin-
dungskabel verwendet werden können.
Abb. 2.2 zeigt ein Beispiel für den Anschluss von drei Refraktometern an ein
vorhandenes LAN mit einem Schalter.
Schalter
LAN
Ethernet-
Kabel
Ethernet-
Kabel
Abbildung 2.2
Drei Refraktometer im gleichen Netzwerk
