PR-33-AC SENSOREINBAU
PR-33-AC EINBAUEMPFEHLUNG
• OBERER ROHRBOGEN
• VERBINDUNGSKABEL ZEIGT NACH UNTEN
• HOHE FLIEẞGESCHWINDIGKEIT (>1.5 m/s)
• HOHE TEMPERATUR
• HOHER DRUCK
• LEICHTER ZUGANG
SENSOR KONFIGURATION
IP: 169.254.23.33
Komputer mit
Ethernet und
Web-Browser
mA Ausgang Ethernet + mA Ausgang

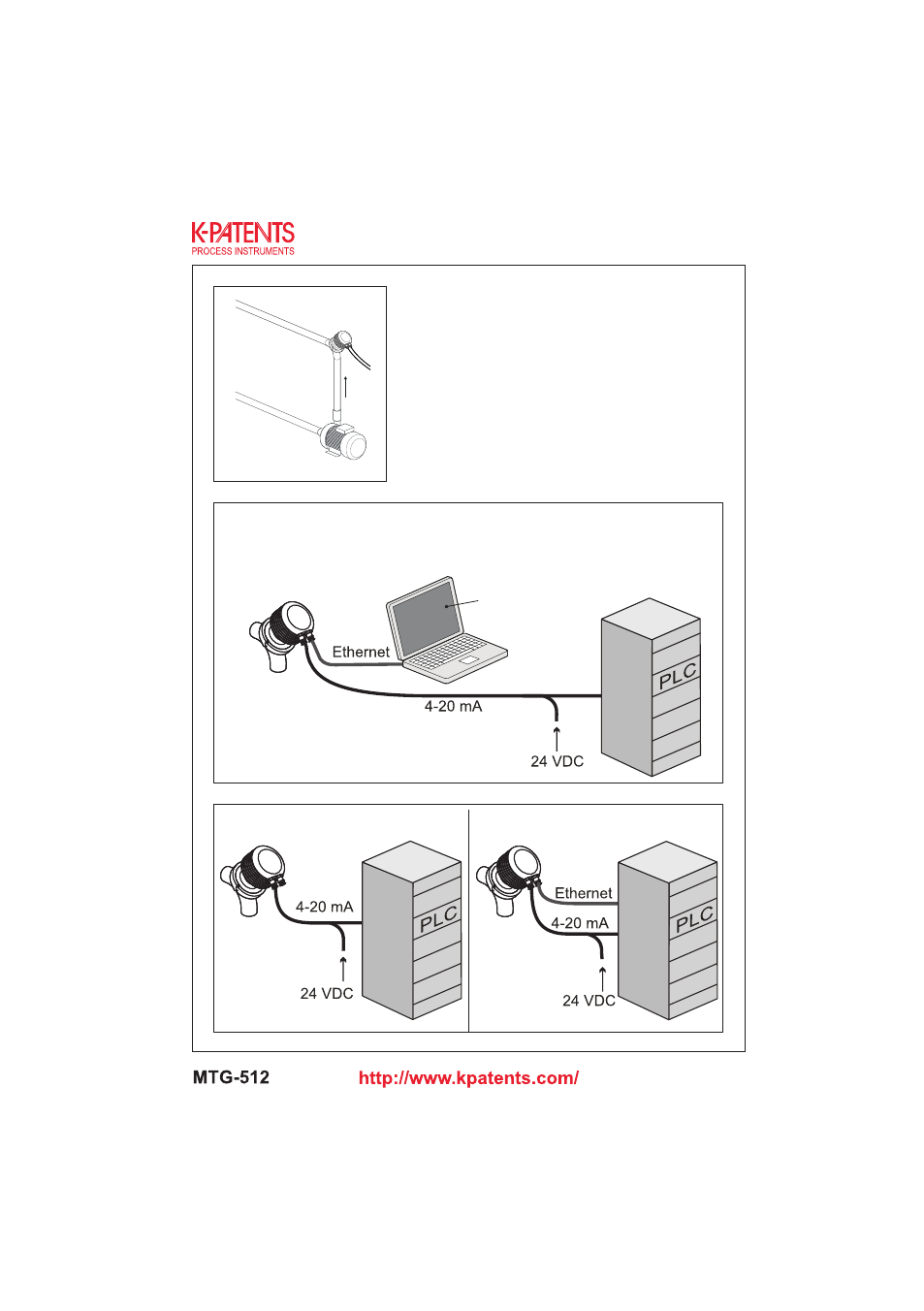

Abbildung 3.1 Einbau eines Sanitary OEM Refraktometers in der Rohrleitung
